Класс 63с, 4Р

81366

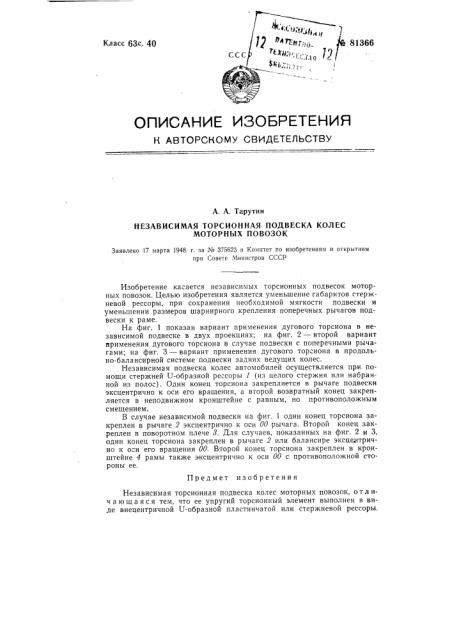

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. А. Тарутин

НЕЗАВИСИМАЯ ТОРСИОННАЯ ПОДВЕСКА КОЛЕС

МОТОРНЫХ ПОВОЗОК

Заявлено 17 марта 1948. г. за Ко 375623 в Комитет по изобретениям и открытиям при Совете Министров СССР

Изобретение касается независимых торсионных подвесок моторных повозок. Целью изобретения является уменьшение габаритов стержневой рессоры, при сохранении необходимой мягкости подвески и уменьшении размеров шарнирного крепления поперечных рычагов подвески к раме.

На фиг. 1 показан вариант применения дугового торсиона в независимой подвеске в двух проекциях; на фиг. 2 — второй вариант применения дугового торсиона в случае подвески с поперечными рычагами; на фиг. 3 — вариант применения дугового торсиона в продольно-балансирной системе подвески задних ведущих колес.

Независимая подвеска колес автомобилей осуществляется при помощи стержней 11-образной рессоры 1 (из целого стержня или набранной из полог). Один конец торсиона закрепляется в рычаге подвески эксцентрично к оси его вращения, а второй возвратный конец закрепляется в неподвижном кронштейне с равным, но противоположным смещением.

В случае независимой подвески на фиг. 1 один конец торсиона закреплен в рычаге 2 эксцентрично к оси 00 рычага. Второй конец закреплен в поворотном плече 8 Для случаев, показанных на фиг. 2 и 3, один конец торсиона закреплен в рычаге 2 или балансире эксцентрично к оси его вращения 00. Второй конец торсиона закреплен в кронштейне 4 рамы также эксцентрично к оси 00 с противоположной стороны ее.

Предмет изобретения

Независимая торсионная подвеска колес моторных повозок, о тл ич а ю ща я с я тем, что ее упругий торсионный элемент выполнен в виде внецентричной U-образной пластинчатой или стержневой рессоры. № 81366
