Реферат

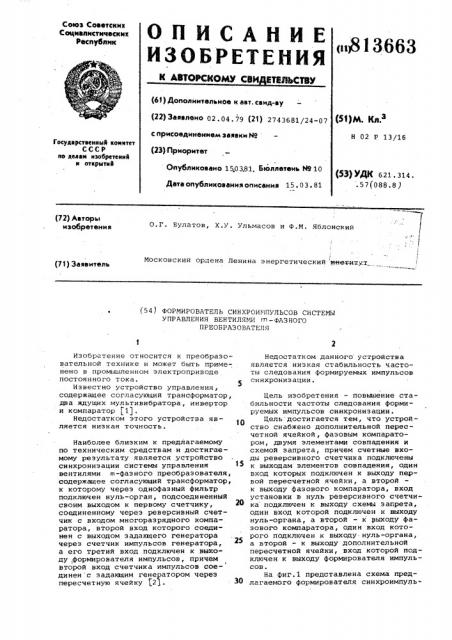

Союз Советския

Социалистическмк

Республик

«ц813663 (6f ) Дополнительное к авт. сеид-ву (22) Заявлено 02.04.79 (2l) 2743681/24-07 с присоединением заявки Йо

HP 13/1б

Государственный комнтет

СССР

ho делам нзобретеннй н открытнй (23) Приоритет

Опубликовано 1503,81, Бюллетень М 10

Дата опубликования описания 15. 03 ° 81 (53) УДК 821.314. .57(088.8) (72) Авторы изобретения

О.Г. Булатов, Х.У. Ульмасов и Ф.М. Яблонский

Московский ордена Ленина энергетический ннетитут (71) Заявитель (54) ФОРМИРОВАТЕЛЬ СИНХРОИМПУЛЬСОВ СИСТЕМЫ

УПРАВЛЕНИЯ ВЕНТИЛЯМИ Ill — ФАЗ НОГО

ПРЕОБРАЗОВАТЕЛЯ

Изобретение относится к преобразовательной технике и может быть применено в промышленном электроприводе постоянного тока.

Известно устройство управления, содержащее согласующий трансформатор, два ждущих мультивибратора, инвертор и компаратор j1).

Недостатком этого устройства является низкая точность.

Наиболее близким к предлагаемому по техническим средствам и достигаемому результату является устройство синхронизации системы управления вентилями m-фазного преобразователя, содержащее согласующий трансформатор, к которому через однофазный фильтр подключен нуль-орган, подсоединенный своим выходом к первому счетчику, соединенному через реверсивный счетчик с входом многоразрядного компаратора, второй вход которого соединен с выходом эадакщего генератора через счетчик импульсов генератора, а его третий вход подключен к выходу .формирователя импульсов, причем второй вход счетчика импульсов соединен с задающим генератором через пересчетную ячейку 2 . 30

Недостатком данного устройства является низкая стабильность частоты следования формируемых импульсов синхронизации.

Цель изобретения — повышение стабильности частоты следования формируемых импульсов синхронизации.

Цель достигается тем, что устройство снабжено дополнительной пересчетной ячейкой, фазовым компаратором, двумя элементами совпадения и схемой запрета, причем счетные входы реверсивного счетчика подключены к выходам элементов совпадения, один вход которых подключен к выходу первой пересчетной ячейки, а второй к выходу фазового компаратора, вход установки в нуль реверсивного счетчика подключен к выходу схемы запрета, один вход которой подключен к выходу нуль-органа, а второй — к выходу фазового компаратора, один вход которого подключен к выходу-нуль-органа, а второй — к выходу дополнительной пересчетной ячейки, вход которой подключен к выходу формирователя импульсов.

На фиг.1 представлена схема предлагаемого формирователя синхроимпуль813663 сов на фиг.2 — временная диаграмма его работы. устройство содержит согласующий трансформатор 1, однофазный фильтр 2, нуль-орган 3, задающий генератор 4, первую пересчетную ячейку 5, счетчик

6 импульсов первой пересчетной ячейки, счетчик 7 импульсов задающего генератора, реверсивный счетчик 8, многоразрядный компаратор 9, формирователь 10 импульсов, дополнительную пересчетную ячейку 11, фазовый компа-, ратор 12, элементы 12 и 13 совпадения и схему 15 запрета.

Напряжение одной фазы сети собствеНных нужд понижается согласующим трансформатором 1 и с помощью однофазного фильтра 2 преобразуется в напряжение U<(см. фиг.2) первой гармониКи напряжения сети. Фиксирукщий нуль-орган 3 формирует импульсы Uq в Моменты прохождения 0 через нуль.

Задающий генератор 4 формирует ВЧ.— имПульсы U, непрерывно поступающие на вход первой пересчетной ячейки 5, которая осуществляе- подсчет m импульсов, формирование импульса и затем автоматически сбрасывается в нуль. Импульсы 0< непрерывно подсчитываются счетчиком 6 импульсов первой пересчетной ячейки, а импуль— сы Uq — счетчиком 7 импульсон задающего генератора. Импульсы U2 на вы— ходе нуль-органа 3 через схему 15 запрета осуществляют сброс информации в ренерсивком счетчике 8, перепиоывают текущую информацию счетчика б импульсов в реверсиьный счетчик 8 и сбрасывают в куль счетчик 6 импульCOB.

Информация н реверсивном счетчике

8 непрерывно сравнивается с текущей информацией н счетчике 7 импульсов и в момент их равенства срабатывает многоразрядный компаратор 9, импульс

06 с которого преобразуется формирователем 10 импульсов в импульс 0 срабатывающий в нуль счетчик 7 импульсов и поступающий на вход допол— нительной пересчетной ячейки 11, ана— логичной пересчетной ячейке 5.

На выходе дополнительной пересчетной ячейки 11 формируются импульсы U поступакщие на один из входов фазового компаратора 12, на второй вход которого поступают импульсы 0 .

На одном из выходов фазового компаратора 12 в зависимости от знака рассогласования между импульсами U и 07 формируется прямоугольный сигнал 08, длительность которого пропорциональна величине рассогласования. Сигнал 08 через элементы 13 и 14 совпадения разрешает прохождение импульсон 04 на один из счетных входон реверсивного счетчика 8 для осуществления коррекции его содержимого на величину, пропорциональную величине ассиметрии формируемых синхроимпульсов, сводя ее, таким образом, к минимуму.

В случае, если перед приходом очередного импульса 0 на выходе фазового компаратора 12 имеется сигнал отрицательного рассогласования, схема 15 запрета запрещает сброс информации ренерсивного счетчика 8 импульсом 0 .

Стабильность частоты следования импульсов синхронизации, формируемых предлагаемым устройстном, зависит от отношения частот эадакщего генерато.

10 ра (t>z)v питакщего напряжения сети

fc), а также от фазкости преобразонателя (m) и не является функцией вре мени. Выбор f> =500 кГц при fc -50 Гц

"и m =3 позволяет обеспечить неста15 бильность частоты с 0,18Ъ .

При изменении частоты напряжения

U схема синхронизации отслеживает это изменение и обеспечивает заданную точность в коном стационарном режиме.

Формула изобретения

Формирователь синхроимпульсов сис— темы управления вентилями щ -фазного преобразователя, содержащий согласую— щий трансформатор, к которому через однофазный фильтр подключен нуль-орган, подсоединенный своим выходом к первому счетчику, соединенному че— рез ренерсивный счетчик с нходом многоразрядного компаратора, второи нход которого соединен с выходом задакщего генератора через счетчик импульсов генератора, à e=o третий вход подключен к ныходу формирователя импульсон, причем второй вход счетчика импульсов соединен с задающим гене— ратором через пересчетную ячеику, отличающийся тем, что, с целью повышения стабильности час— тоты следовакия формкруеьых импуль— сон, о» снабжен дополнительной перес— четной ячейкой, фаэовым компаратором, двумя элементами совпадения и схемой запрета, причем счетные входы реверсивного счетчика подключены к выходам элементов совпадения, один вход которых подключен к выходу первой пересчеткой ячейки, а второй — к выходу фазового компаратора, вход установки в нуль реверсивного счетчика подключен к выходу схемы запрета, один вход которой годключен к.выходу нуль-органа, а нторой — к выходу фазового компаратора, один нход которого подключен к выходу нуль-органа, а второй — к выходу дополнительной пересчетной ячейки, вход которой подключен к выходу формирователя импульсов.

Источники информации, принятые во внимание при экспертизе

1. "Электроника", 1978, 9 6, с. 67-69.

2. Авторское свидетельство СССР

9 425296, кл. Н 02 Р 13/16, 1969, 813663 и1
