Реферат



Союз Советских

Социалистических

Республик

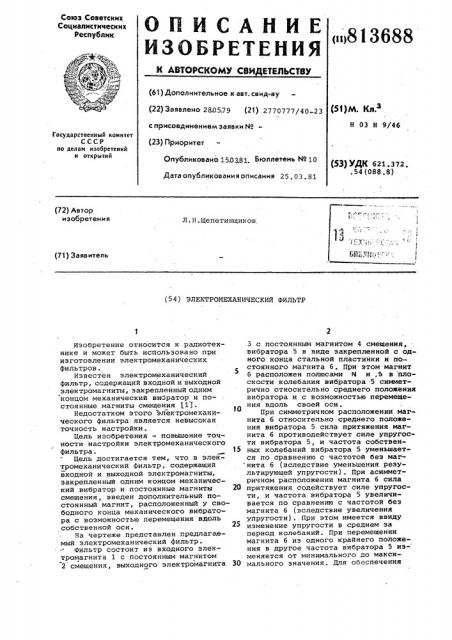

ОЙИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ о>813688 (61) Дополнительное к авт. свид-ву (22)Заявлено 280579 (21) 2770777/40 23 с присоединением заявки ¹(23) Приоритет

Опубликовано 15,03.81 Бюллетень М 10 (Si)M. Кл.з

Н 03 Н 9/46

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 621.372..54 (088.8) Дата опубликования описания 25, 03. 81 (72) Автор изобретения

Л.Н.Щепетинщиков (71) Заявитель (54) ЭЛЕКТРОМЕХАНИЧЕСКИЙ ФИЛЬТР

Изобретение относится к радиотехнике и может быть использовано при изготовлении электромеханических фильтров.

Известен электромеханический фильтр, содержащий входной и выходной электромагниты, закрепленный одним концом механический вибратор и постоянные магниты смещения 111.

Недостатком этого электромеханического фильтра является невысокая точность настройки.

Цель изобретения — повышение точности настройки электромеханического фильтра.

Цель достигается тем, что в электромеханический фильтр,,содержащий входной и выходной электромагниты, закрепленный одним концом механический вибратор и постоянные магниты смещения, введен дополнительный постоянный магнит, расположенный у свободного конца механического вибратора с возможностью перемещения вдоль собственной оси.

На чертеже представлен .предлагаемый электромеханический фильтр.

Фильтр состоит из входного электромагнита 1 с постоянным магнитом

2 смещения, выходного электромагнита

3 с постоянным магнитом 4 смещения, вибратора 5 в виде закрепленной с одного конца стальной пластинки и постоянного магнита б. При этом магнит б расположен полюсами N и,S в плоскости колебания вибратора 5 симметрично относительно среднего положения вибратора и с воэможностью перемещения вдоль своей оси.

При симметричном расположении магнита б относительно среднего положения вибратора 5 сила притяжения магнита 6 противодействует силе упругости вибратора 5, и частота собствен15 ных колебаний вибратора 5 уменьшается по сравнению с частотой без магнита 6 (вследствие уменьшения результирующей упругости). При асимметричном расположении магнита 6 сила

20 притяжения содействует силе упругости,-и частота вибратора 5 увеличивается по сравнению с частотой без магнита 6 (вследствие увеличения упругости). При этом имеется ввиду изменение упругости в среднем за период колебаний. При перемещении магнита 6 из одного крайнего положения в другое частота вибратора 5 из- меняется от минимального до макси30 мального значения. Для обеспечения

813688

Формула изобретения

Составитель T.Ïàíèíà

Редактор Т.Веселова Техред С.Мигунова . Корректор Ю.Макаренко, Заказ 867775 Рираж- 988 " Подпйсйое

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва., Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент", г. ужгород, ул. Проектная, плавности перемещения магнита 6 он выполнен в форме настроечного винта,,востановленного в корпусе

7 из немагнитного материала.

Настройку электромеханического фильтра на требуемую частоту производят с помощью отвертки из немагнитного материала °

Предлагаемый электромеханический фильтр обеспечивает точную настройку, при этом достигаются пределы перестройки по частоте порядка +5%.

Электромеханический фильтр, содержащий входной и выходной электромагниты, закрепленный одним концом механический вибратор и постоянные магниты смещения, о т л и ч а ю шийся тем, что, с целью повышения точности настройки, в него введен дополнительный постоянный магнит, расположенный у свободного конца механического вибратора с возможностью перемещения вдоль собственной оси.

Источники информации, принятые во внимание при экспертизе

1. Петров A.Н. и др. Полосовые электромеханические фильтры радиочастот. N., Госэнергоиздат, 1961, с. 57, 184.
