Реферат

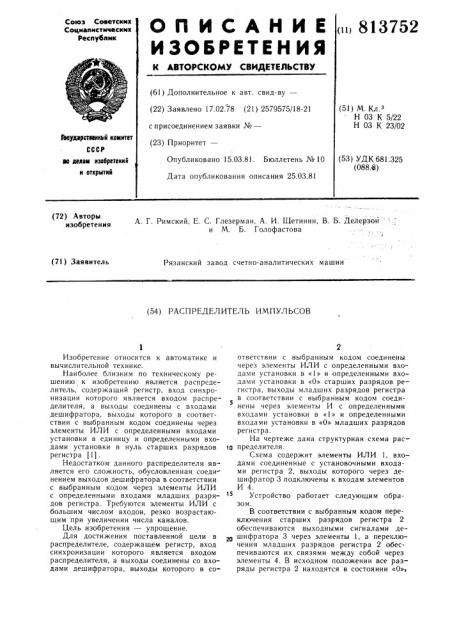

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Саеетскнн

Социалистнческнн

Реслублнк

813752

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 17.02.78 (21) 2579575/18-21 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл. з

Н 03 К 5/22

Н 03 К 23/02

Гееударстеенный комитет

СССР (53) УДК 681.325 (088. 8) Опубликовано 15.03.81. Бюллетень №10

Дата опубликования описания 25.03.81 ао делам изобретений и открытий (72) Авторы изобретения

А. Г. Римский, Е. С. Глезерман, А. И. Щетинин, В. Б. Делерзой и М. Б. Голофастова.1 (71) Заявитель

Рязанский завод счетно-аналитических машин (54) РАСП РЕДЕЛ ИТЕЛ Ь ИМПУЛЬСОВ

Изобретение относится к автоматике и выч исл ительной тех ни ке.

Наиболее близким по техническому решению к изобретению является распределитель, содержащий регистр, вход синхронизации которого является входом распределителя, а выходы соединены с входами дешифратора, выходы которого в соответствии с выбранным кодом соединены через элементы ИЛИ с определенными входами установки в единицу и определенными входами установки в нуль старших разрядов регистра (1) .

Недостатком данного распределителя является его сложность, обусловленная соединением выходов дешифратора в соответствии с выбранным кодом через элементы ИЛИ с определенными входами младших разрядов регистра. Требуются элементы ИЛИ с большим числом входов, резко возрастающим при увеличении числа каналов.

Цель изобретения — упрощение.

Для достижения поставленной цели в распределителе, содержащем регистр, вход синхронизации которого является входом распределителя, а выходы соединены со входами дешифратора, выходы которого в со2 ответствии с выбранным кодом соединены через элементы ИЛИ с определенными входами установки в «I» и определенными входами установки в «О» старших разрядов регистра, выходы младших разрядов регистра в соответствии с выбранным кодом соединены через элементы И с определенными входами установки в «1» и определенными входами установки в «О» младших разрядов регистра.

На чертеже дана структурная схема рас|р пределителя.

Схема содержит элементы ИЛИ 1, входами соединенные с установочными входами регистра 2, выходы которого через дешифратор 3 подключены к входам элементов

И 4.

Устройство работает следующим образом.

В соответствии с выбранным кодом переключения старших разрядов регистра 2 обеспечиваются выходными сигналами дешифратора 3 через элементы 1, а переключения младших разрядов регистра 2 обеспечиваются их связями между собой через элементы 4. В исходном положении все разряды регистра 2 находятся в состоянии «О», 813752

Формула изобретения

0К

1К

Составитель H. Маркин

Редактор Л. Повхан Техред А. Ьойкас Корректор М. Коста

Заказ 422!78 Тираж 988 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

П3035, Москва, 7K — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 з и сипгал ОК равен «1» При поступлении входных сигналов, сигнал ОК становится равен «О», и происходит переключения младших разрядов регистра 2 в соответствии с выбранным кодом. При этом последовательно становятся равны «1» определенные вы- 5 ходные сигналы дешифратора 3, следующий входной сигнал также переключает в соответствии с выбранным кодом один или несколько старших разрядов регистра 2.

При поступлении следующих входных сигналов происходит переключение младших 10 разрядов регистра 2. При этом последовательно становятся равны «1» соответствующие выходные сигналы дешифратора 3. При равенстве «1» определенного выходного сигнала дешифратора 3 следующий входной сигнал также переключает один или несколько старших разрядов регистра 2. Если все разряды регистра 2 находятся в состоянии

«О», то цикл повторяется, а если не все, то цикл продолжается.

Предлагаемый распределитель импульсов 20 отличается от известного соединением выходов младших разрядов регистра в соответствии с выбранным кодом через элементы И с определенными входами установки в «1» и определенными входами установки

4 в «О» младших разрядов регистра, что обеспечивает упрощение распределителя благодаря малому числу входов элементов И.

Распределитель импульсов, содержащий регистр, вход синхронизации которого является входом распределителя, а выходы соединены со входами дешифратора, выходы которого в соответствии с выбранным кодом соединены через элементы ИЛИ с определенными входами установки в «1» и опрееленными входами установки в «О» старших разрядов регистра, отличающийся тем, что, с целью упрощения, выходы Младших разрядов регистра в соответствии с выбранным кодом соединены через элементы

И с определенными входами установки в

«1» и определенными входами установки в «О» младших разрядов регистра.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 401007, кл. Н 03 К 23/02, 30.08.71 (npoTOTHï) .
