Класс А 43d; 71с, 11»

СССР

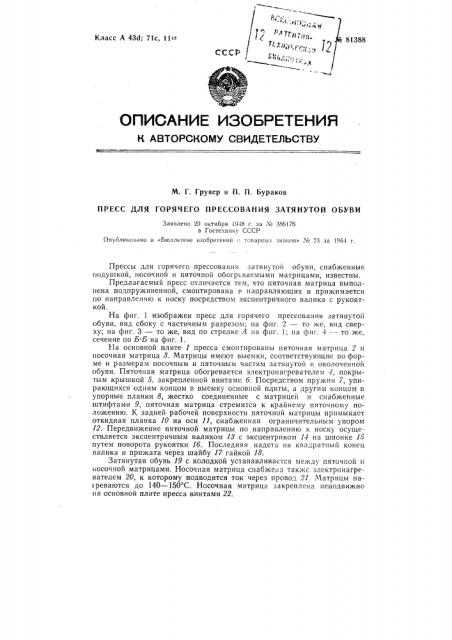

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. Г. Грувер и П. П. бураков

ПРЕСС ДЛЯ ГОРЯЧЕГО ПРЕССОВАНИЯ ЗАТЯНУТОИ ОбУВИ

Заявлено 20 октября 19)8 r. за ¹ 386l76 в Гостехникн СССР

Oflv6. ÷èêîflàío в «Бюллетене изобретении . товарнык знаков» ¹ 28 за !с)64 г.

Прессы для горячего прессования затянутой обуви, снабженные подушкой, носочной и пяточной обогреваемыми матрицами, известны.

Предлагаемый пресс отличается тем, что пяточная матрица выполнена подпружиненной, смонтирована в направляющих и прижимается по направлению к носку посредством эксцентричного валика с рукояткой.

На фиг. 1 изображен пресс для горячего прессования затянутой обуви, вид сбоку с частичным разрезом; на фиг. 2 — то же, внд сверху; на фиг. 3 — то же, вид по стрелке А нг фиг. 1; на фиг. 4 — то же, сечение по Б-Б на фиг. 1.

На основной плите 1 пресса смонтированы пяточная матрица 2 и носочная матрица 8. Матрицы имеют выемки, соответствующие по форме и размерам носочным и пяточным частям затянутои н околоченной обуви. Пяточная матрица обогревается электронагревателем 4, покрытым крышкой 5, закрепленной винтами 6. Посредством пружин 7, упирающихся одним концом в выемку основной плиты, а другим концом в упорные планки 8, жестко соединенные с матрицей н снабженные штифтами 9, пяточная матрица стремится к крайнему пяточному положению. К задней рабочей поверхности пяточной матрицы примыкает откидная планка 10 на оси 11, снабженная ограничительным упором

12. Передвижение пяточной матрицы по направлению к носку осуществляется эксцентричным валиком 18 с эксцентриком 14 на шпонке 15 путем поворота рукоятки 1б. Последняя надета на квадратный конец валика и прижата через шайбу 17 гайкой 18.

Затянутая обувь 19 с колодкой устанавливается между пяточпой и носочной матрицами. Носочная матрица снабжена также электронагревателем 20, к которому подводится ток через провод 21. Матрицы нагреваются до 140 — 150 С. Носочная матрица закреплена неподвижно на основной плите пресса винтами 22. № 81388

Вид А

77иг, .7

Фиг, 4
