Реферат



Класс 31с, 21

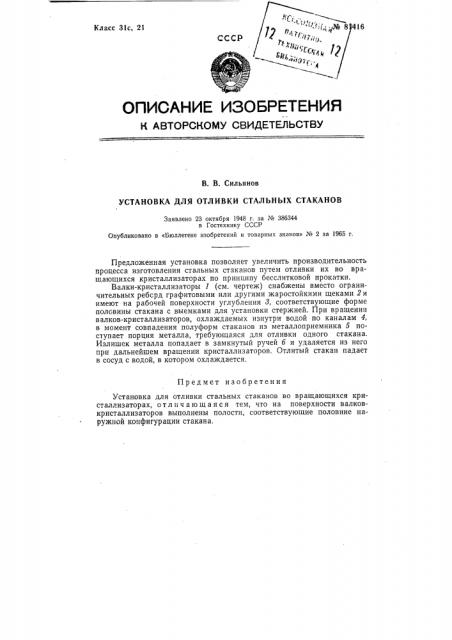

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. В. Сильянов

УСТАНОВКА ДЛЯ ОТЛИВКИ СТАЛЬНЫХ СТАКАНОВ

Заявлено 23 октября 1948 г. за № 386344 в Гостехнику СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» № 2 за 1965 r.

Предложенная установка позволяет увеличить производительность процесса изготовления стальных стаканов путем отливки их во вращающихся кристаллизаторах по принципу бесслитковой прокатки.

Валки-кристаллизаторы 1 (см. чертеж) снабжены вместо ограничительных ребсрд графитовыми или другими жаростойкими щеками 2и имеют на рабочей поверхности углубления 3, соответствующие форме половины стакана с выемками для установки стержней. При вращении валков-кристаллизаторов, охлаждаемых изнутри водой по каналам 4, в момент совпадения полуформ стаканов из металлоприемника 5 поступает порция металла, требующаяся для отливки одного стакана.

Излишек металла попадает в замкнутый ручей б и удаляется из него при дальнейшем вращении кристаллизаторов. Отлитый стакан падает в сосуд с водой, в котором охлаждается.

Предмет изобретения

Установка для отливки стальных стаканов во вращающихся кристаллизаторах, отличающаяся тем, что на поверхности валковкристаллизаторов выполнены полости, соответствующие половине наружной конфигурации стакана.
