Реферат



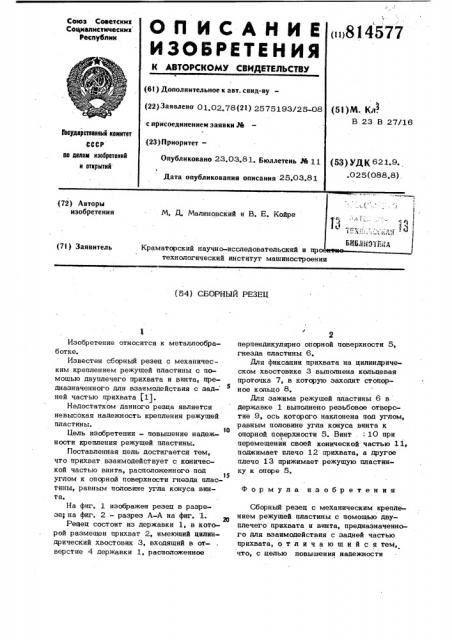

технологический институт машиностроения (54) СБОРНЫЙ РЕЗЕЦ

Изобретение относится к металлообработке.

Известен сборный резец с механическим креплением режущей пластины с помощью двуплечего прихвата и винта, предназначенного для взаимодействия с зад-

5 ней частью прихвата (1).

Недостатком данного резца является невысокая надежность крепления режущей пластины. !

О

Цель изобретения — повышение надежности крепления режущей пластины.

Поставленная цель достигается тем, что прихват взаимодействует с конической частью винта, расположенного под

15 углом к опорной поверхности гнезда пластины, равным половине угла конуса винта.

На фиг. 1 изображен резец в разрезе; на фиг. 2 — разрез А-А на фиг. 1.

Резец состоит из державки 1, в которой размещен прихват 2, имеющий цилиндрический хвостовик 3, входящий в отверстие 4 державки 1, расположенное

2 перпендикулярно опорной поверхности 5, гнезда пластины 6.

Лля фиксации прихвата на цилиндрическом хвостовике 3 выполнена кольцевая проточка 7, в которую заходит стопорное кольцо 8.

Лля зажима режущей пластины 6 в державке 1 выполнено резьбовое отверстие 9, ось которого наклонена под углом, равным половине угла конуса винта к опорной поверхности 5. Винт ., 10 при перемещении своей конической частью 11, поджимает плечо 12 прихвата, а другое плечо 13 прижимает режущую пластинку к опоре 5.

Формула изобретения

Сборный резец с механическим креплением режущей пластины с помощью двуплечего прихвата и винта, предназначенного для взаимодействия с задней частью прихвата, отличающийся тем, что, с целью повышения надежности

1. Патент США M 3 1 7 1 1 88, кл. 29-96, 1965.

Mneme Ф 8

Составитель Т. Герасимова

Редактор Г. Волкова . Техред Н«Граб Корректор Л. Иван

Заказ 895/16 Тираж 1148 Подписное

ВНИИПИ Г сударственного комитета СССР по делам изобретений и открытий

113035, Москва,, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

3 814577 крепления, винт выполнен с коническим хвостовиком, а ось отверстия под винт наклонена под углом, равным половине угла конуса винта к опорной поверхности гнезда державки.

Источникй информации, принятые во внимание при экспертизе
