Реферат



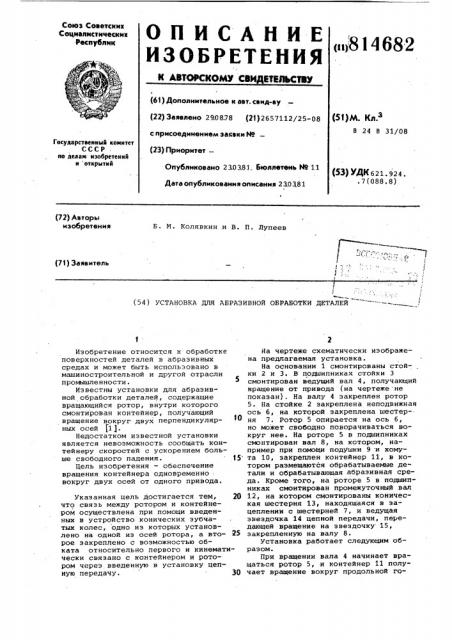

Союз Советскик

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОУСКОМУ СВ ЕТВДЬСТВУ

I (61) Дополнительное к авт. саид-ву (51)М. Кл з

В 24 В 31/08 (22) Заявлено 290878 (23) 2657112/25-08 с присоединением заявки М

Государственный комитет

СССР яо делам: изобретений н открытий (23) Приоритет

Опубликовано 23.03.81. Бюллетень Н9 11 (53) ДКб21.924, .7(088.8) Дата опубликования описания 230381 (72) Авторы изобретения

Б. М. Колявкин .и В. П. Лупеев

«

1

I (71) Заявитель

Ф ° 1

В с с

° с « (54) УСТАНОВКА ДЛЯ АБРАЗИВНОЙ ОБРАБОТКИ ДЕТАЛЕЙ = †.--- !

Изобретение относится к обработке поверхностей деталей в абразивных средах и может быть использовано в машиностроительной и другой отрасли промышленности.

Известны установки для абразивной обработки деталей, содержащие вращающийся ротор, внутри которого смонтирован контейнер, получающий вращение вокруг двух перпендикулярных осей (1 ).

Недостатком известной установки является невозможность сообщать контейнеру скоростей с ускорением больше свободного падения. t5

Цель изобретения — обеспечение вращения контейнера одновременно . вокруг двух осей от одного привода.

Указанная цель достигается тем, 20 что связь между ротором и контейнером осуществлена при помощи введенных в устройство конических зубчатых колес, одно из которых установлено на одной иэ осей ротора, а вто- 25 рое закреплено с возможностью обката относительно первого и кинематически связано с контейнером и ротором через введенную в установку цепную передачу. 30

На чертеже схематически изображена предлагаемая установка.

На основании 1 смонтированы стойки 2 и 3. В подшипниках стойки 3 смонтирован ведущий вал 4, получающий вращение от привода (на чертеже не показан). На валу 4 закреплен ротор

5. На стойке 2 закреплена неподвижная ось б, на которой закреплена шестерня 7. Ротор 5 опирается на ось б, Но может свободно поворачиваться вокруг нее. На роторе 5 в подшипниках смонтирован вал 8, на котором, например при помощи подушки 9 и хомута 10, закреплен контейнер 11, в котором размещаются обрабатываемые детали и обрабатывающая абразивная среда. Кроме того, на роторе 5 в подшипниках смонтирован промежуточный вал

12, на котором смонтированы коническая шестерня 13, находящаяся в зацеплении с шестерней 7, и ведущая звездочка 14 цепной передачи, передающей вращение на звездочку 15, закрепленную на валу 8.

Установка работает следующим образом.

При вращении вала 4 начинает вращаться ротор 5, и контейнер 11 получает вращение вокруг продольной гоСоставитель Л. Карелина

Редактор Т. Кугрыаева Техред N. Коштура Корректор А. Гриценко

Заказ 910/22

Тираж 915 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ризонтальной осн (илн вокруг оси, параллельной продольной). Поскольку шестерня 13 зацепляется с неподвижной шестерней 7, она при движении ротора 5 начинает вращаться и вращать промежуточный вал 12 и ведущую звездочку 14, которая вращает звездочку

15 и, следовательно, контейнер 11

:вокруг оси вала 8, которая перпендикулярна продольной оси контейнера 11.

Обрабатывающая среда и детали, находящиеся внутри контейнера, совершают движение по сложной кривой.

Эффективность установки определяется интенсификацией процесса полировки. Установка пригодна для различных отраслей промышленности, но Р предпочтительнее ее испольэовать при декоративной полировке мелких деталей сложной конфигурации.

Формула изобретения

Установка для абразивной обработки 2О деталей„ содержащая вращающийся ротор, внутри которого смонтирован контейнер, получающий вращение вокруг двух перпендикулярных осей, отличающаяся тем, что, с целью обеспечения вращения контейнера одновременно вокруг двух осей от одного привода, связь между ротором и контейнером осуществлена при помощи введенных в устройство конических зубчатых колес, одно иэ которых установлено на одной из осей ротора,а второе закреплено с возможностью обката относи ельно первого и кинематически связано с контейнером и ротором через введенную в установку цепную передачу.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 467817, кл. В 24 В 31/02, 1973.
