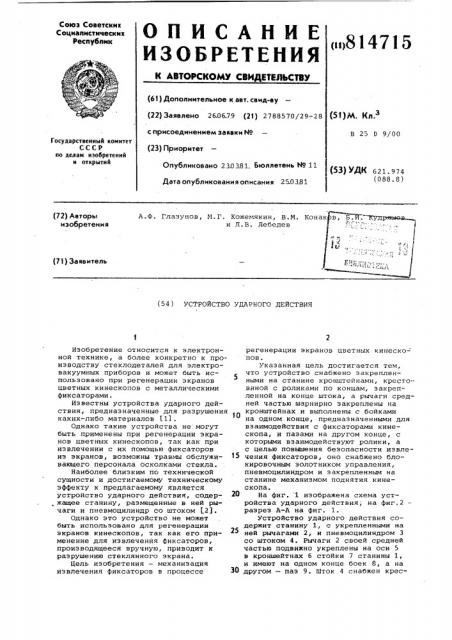

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 26.06.79 (21) 2788570/29-28

<н814715 (51)М. Кл. с присоединением заявки М

В 25 0 9/00

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 230381. Бюллетень М 11

Дата опубликования описания 25.03.81 (З) ДК 621. 974 (088.8) A.Ô. Глазунов, М.Г. Кожемякин, В.М. Конак в, Б. . Еудряшвв и Л.В. Лебедев (72) Авторы изобретения

I (71) Заявитель (54) УСТРОЙСТВО УДАРНОГО ДЕЙСТВИЯ

Изобретение относится к электронной технике, а более конкретно к производству стеклодеталей для электровакуумных приборов и может быть использовано при регенерации экранов цветных кинескопов с металлическими фиксаторами.

Известны устройства ударного действия, предназначенные для разрушения каких-либо материалов t.11.

Однако такие устройства не могут быть применены при регенерации экранов цветных кинескопов, так как при извлечении с их помощью фиксаторов из экранов, возможны травмы обслуживающего персонала осколками стекла.

Наиболее близким по технической сущности и достигаемому техническому эффекту к предлагаемому является устройство ударного действия, содер.жащее станину, размещенные в ней рычаги и пневмоцилиндр со штоком (.2).

Однако это устройство не может быть использовано для регенерации экранов кинескопов, так как его применение для извлечения фиксаторов, проиэводящееся вручную, приводит к разрушению стеклянного экрана.

Цель изобретения — механизация извлечения фиксаторов в процессе регенерации экранов цветных кинескопов.

Указанная цель достигается тем, что устройство снабжено закрепленными на станине кронштейнами, крестовиной с роликами по концам, закрепленной на конце штока, а рычаги средней частью шарнирно закреглены на кронштейнах и выполнены с бойками на одном конце, предназначенными для взаимодействия с фиксаторами кинескопа, и пазами на другом конце, с которыми взаимодействуют ролики, а с целью повышения безопасности извлечения фиксаторов, оно снабжено блокировочным золотником управления, пневмоцилиндром и закрепленным на станине механизмом поднятия кинескопа.

20 На фиг. 1 изображена схема устройства ударного действия, на фиг.2 разрез A-A на фиг. 1.

Устройство ударного действия содержит станину 1, с укрепленными на ней рычагами 2, и пневмоцилиндром 3 со штоком 4. Рычаги 2 своей средней частью подвижно укреплены на оси 5 в кроншейтнах б стойки 7 станины 1, и имеют на одном конце боек 8, а на

ЗО другом — паэ 9. Шток 4 снабжен крес814715 товиной 10 с роликами 11..Пневмоцилиндр 3 снабжен блокировочным золотником 12, а включение устройства осуществляется с помощью рукоятки 13.

На станине имеются два упора 14 между ними устанавливается экран 15 с фиксаторами 16. Устройство снабжено выталкивателем 17 и подъемным механизмом 18 с педалью 19, Устройство работает следующим образом. !О

Экран 15 с фиксаторами 16 устанавливается на станину 1 между упорами

14, опуская вниз выталкиватель 17 и включая при этом блокировочный золотник 12. С помощью рукоятки 13 начинается движение штока 4 пневмоцилиндра 3 вниз вместе с крестовиной 10 и роликами 11, которые находятся в пазе 9 рычагов 2. При ходе роликов 11 вниз они перемещаются по пазам 9.

Рычаги 2 поворачиваются вокруг осей 5 и перемещаются вдоль бортов экрана 15, ударяя бойками 8 в фиксаторы 16, и извлекают их из стекла.

После этого рабочий наступает на педаль 19 подъемного механизма 18 и выталкиватель 17 поднимает экран 15 над станиной 1 и его снимают.

Устройство ударного действия поз10 воляет механизировать процесс извлечения фиксаторов при регенерации экранов цветных кинескопов, что обеспечивает регенерацию экранов без их разрущения, а также повышает безопасность труда обслуживающего персонала. формула изобретения

1. Устройство ударного действия, содержащее станину, размещенные в ней рычаги и пневмоцилиндр со штоком, отличающее с я тем, что, с целью механизации извлечения фиксаторов в процессе регенерации экранов цветных кинескопов, оно снабжено закрепленными на станине кронштейнами, крестовиной с роликами по концам, закрепленной на коние штока, а рычаги средней частью шарнирно закреплены на кронштейнах н выполнены с бойками на одном конце, предназначенными для взаимодействия с фиксаторами кинескопа, и пазами на другом конце, с которыми взаимодействуют ролики.

2. Устройство по п. 1, о т л и ч а ю щ е е с я тем,,что, с целью повышения безопасности извлечения фиксаторов, оно снабжено блокировочным золотником управления, пневмоцилиндром и закрепленным на станине механизмом поднятия кинескопа.

Источники информации, принятые. во внимание при экспертизе

1. Патент США Р 4096895, кл. 145-29R, 1978.

2. Авторское свидетельство СССР

9. 238997, кл. В 25 D 9/02, 1966 (прототип).
