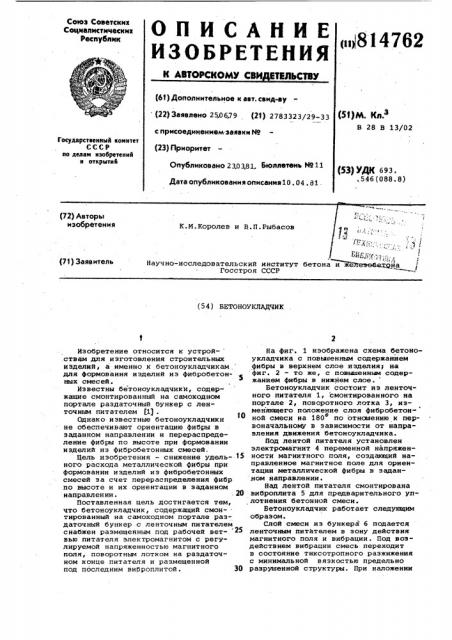

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ИТЕЛЬСТВУ

Союз Советских

Соцналнстнческих

Республнн (61) Дополнительное к авт. саид-ву (22) Заявлено 250679 (21) 2783323/29-33 с присоединением заявки Йо (23) Приоритет

Опубликовано 23.03,81, Бюллетень 8911

Дата опубликования описаиия10. 04 . 81. (55)iVL. Кл з

В 28 В 13/02

Государствеиинй комитет

СССР ио делам изобретений и открытий (53) УДК 693. ,546 (088. 8) (72) Авторы изобретения

K.È.Êîðîëåâ и В.П.Рыбасов

1 ,!

5_#_1EJ1 Y >т

Научно-исследовательский институт бетона и же на

Госстроя СССР (71) Заявитель (54) ВЕТОНОУКЛАДЧИК

Изобретение относится к устрой.ствам для изготовления строительных иэделий, а именно к бетоноукладчикам, для формования изделий иэ фибробетонных смесей.

Известны бетоноукладчики, содержащие смонтированный на самоходном портале раздаточный бункер с ленточным питателем Щ .

1О

Однако известные бетоноукладчики не обеспечивают ориентацию фибры в заданном направлении и перераспределение фибры по высоте при формовании изделий иэ фибробетонных смесей, Цель изобретения — снижение удель- 15 ного расхода металлической фибры при формовании изделий из фнбробетонных смесей за счет перераспределения фибр по высоте и их ориентации в заданном направлении. . 20

Поставленная цель достигается тем, что бетоноукладчик, содержащий смон- . тированный на самоходном портале раздаточный бункер с ленточным питателем снабжен размещенным под рабочей ветвью питателя электромагнитом с регулируемой напряженностью магнитного поля, поворотным лотком на раздаточном конце питателя и размещенной под последним виброплитой. 30

На фиг. 1 изображена схема бетоноукладчика с повышенным содержанйем фибры в верхнем слое изделия на фиг. 2 — то же, с повыценным содержанием фибры в нижнем слое.

Бетоноукладчик состоит из ленточного питателя 1, смонтированного на портале 2, поворотного лотка 3, изменяющего положение слоя фибробетонной смеси на 180 по отношению к первоначальному в зависимости от направления движения бетоноукладчика.

Под лентой питателя установлен электромагнит 4 переменной напряженности магнитного поля, создающий направленное магнитное поле для ориентации металлической фибры в заданном направлении.

Над лентой питателя смонтирована виброплита 5 для предварительного уплотнения бетонной смеси.

Бетоноукладчик работает следующим образом.

Слой смеси из бункера 6 подается ленточным питателем в зону действия магнитного поля и вибрации. Под воздействием вибрации смесь переходит в состояние тиксотропного разжижения с минимальной вязкостью предельно разрушенной структуры. При наложении

814762

Фиг.1

Фиа2

Составитель В.Чайков

Редактор В.Иванова Техред N,Ãoëèèêà Корректор С.Шенмар

Заказ 920/26 Тираж 629 Подписное

ВНИИПИ Государственйого комитета СССР по делам изобретений и открытий

113035, Москва, й-35, Раушская наб., д. 4/5

Филиал Г!ПП "Патент", r. Ужгород, ул. Проектная, 4 направленного магнитного поля происходит ориентирование металлических волокон параллельно плоскости ленты. При дальнейшем движении ленты питателя слой бетонной смеси подается на .поворотный лоток, который в зависимости от направления движения бетоноукладчика и позиции поворотного лотка меняет положение слоя смеси на

180 по отношению к первоначальному (фиг. 1) или оставляет его без изменения (фиг. 2). За.счет совместных синхронных движений бетоноукладчика и поворотного лотка достигается сокращение расхода металлической фибры путем перераспределения ее,по высоте и ориентации в заданном направлении.

Формула изобретения

Бетоноукладчик, содержащий смонтированный на самоходном портале раздаточный бункер с ленточным питателем, отличающийся тем, что, с целью снижения удельного расхода металлической фибры при формовании изделий из фибробетонных смесей за счет перераспределения фибр по высоте и их ориентации в заданном направлении, он снабжен размещенным под рабочей ветвью питателя электромагнитом с регулируемой напряженностью магнитного поля, поворотным лотком на раздаточном конце питателя и размещенной под по-следним виброплитой.

Источники информации, 15 принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 134612, кл. В 28 В 13/02, 1960.
