Погрузочно-разгрузочное устройстводля транспортного средства

Погрузочно-разгрузочное устройстводля транспортного средства

Иллюстрации

Показать все

Реферат

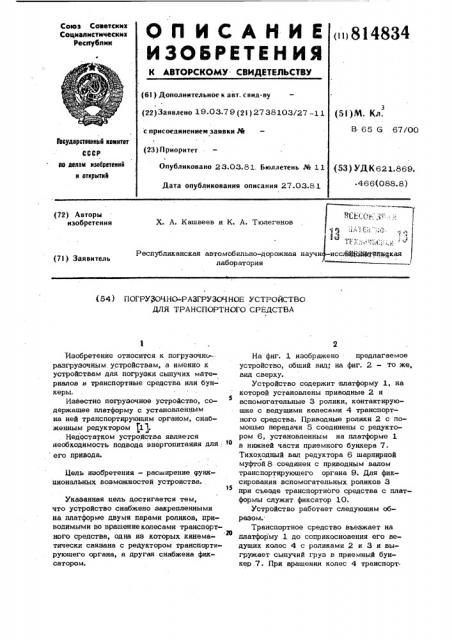

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ. СВИДЕТЕЛЬСТВУ

Союз Саветскии

Соцналнстнческни ресттублик (iii 814834 (6) ) Дополнительное к авт. свид-ву (22)Заявлено 19-03.79 (21) 2738103/27-11 с присоединением заявки K

3 (5i)M. Кд.

В 65 G 67/00

Гееударстввииий комитет

СССР (23) Приоритет ив делом изобретений и отирктий

Опубликовано 23.03.81. Бюллетень,% 11

Дата опубликования описания 27.03.81 (53) УДК621.869.

° 466(088.8) 1 (г yi. (72) Авторы изобретения

X. А. Кашвеев и К. А. Тюлегенов

Республиканская автомобильно-дорожная научн лаборатория (7I ) Заявитель (54 ) ПОГРУЗОЧНО- .РАЗГРУЗОЧНОЕ УСТРОЙСТВО

ДЛЯ ТРАНСПОРТНОГО СРЕДСТВА

Изобретение относится к погрузочноразгрузочным. устройствам, а именно к устройствам для погрузки сыпучих материалов в транспортные средства или бункеры.

Известно погрузочное устройство, содержащее платформу с установленным на ней транспортирующим органом, снабженным редуктором «1 ).

Недостатком устройства является необходимость подвода энергопитания для: то его привода.

Цель изобретения — расширение <рункциональных возможностей устройства.

Укаэанная цель достигается тем, что устройство снабжено закрепленными на платформе двумя парами роликов, приводимыми во вращение колесами транспортного средства, одна иэ которых кинематически связана с редуктором транспортирующего органа, а другая снабжена фиксатором.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — то же, вид сверху.

Устройство содержит платформу 1, на которой установлены приводные 2 и вспомогательные 3 ролики, контактирующие с ведущими колесами 4 транспортного средства. Приводные ролики 2 с помощью передачи 5 соединены с редуктором 6, установленным на платформе 1 в нижней части приемного бункера 7.

Тихоходный вал редуктора 6 шарнирной муфтой 8 соединен с приводным валом транспортирующего органа 9. Для фиксирования вспомогательных роликов 3 при съезде транспортного средства с платформы служит фиксатор 10.

Устройство работает следующим образом..

Транспортное средство въезжает на платформу 1 до соприкосновения его ведущих колес 4 с роликами 2 и 3 и выгружает сыпучий груз в приемный бункер 7. При вращении колес 4 транспортного средства от его двигателя приводг ные ролики 2, вращаясь, через передачу 5 передак т крутящий момент на быстроходной вал редуктора 6, тихоходный вал которого через муфту 8 приводит во вращение приводной вал транспортирующего органа 9, перегружающего сыпучий материал из бункера 7 в транспортное средство или бункер. При съезде тран-. спортного средства с платформы 1 ролики

3 фиксируются фиксатором 10.

С помощью устройства может производиться загрузка транспортного сред« ства путем наклона в его сторону транспортирующего органа 9.

Использование устройства позволит производить погрузочно-разгрузочные работы без применения погрузочных машин, снабженных приводом.

4834 4

Формула изобретения

Погрузочно-разгрузочное устройство для транспортного средства, содержащее платформу с установленным на ней транспортирующим органом, снабженным редуктором, о т л и ч а ю щ е е с я тем, что, с целью расширения фукциональных возможностей, оно снабжено закрепленными на платформе двумя парами роли о ков, приводимыми во вращение колесами транспортного средства, одна из которых кинематически связана с редуктором транспортирующего органа, а другая снабжена фиксатором.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 100717, кл. В 65 5 67/02, 1954 (прототип).

8 14834

Составитель П. Григорченко

Техред М.Коштура

Корректор M. Демчик

Редактор А, Шишкина

Подписное филиал llllll "Патент", r. Ужгород, ул. Проектная, 4

Закаэ 934/30 Тираж 842

ВНИИПИ Государственного комитета СССР по делам иэобретений и открытий

113О35, Москва, Ж-36, Раушская наб., д. 4/5
