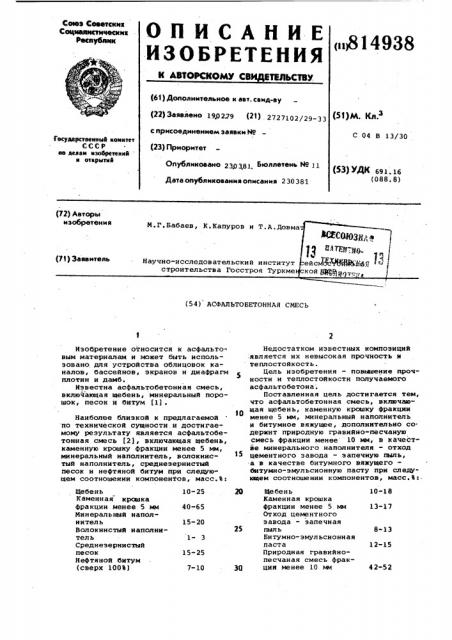

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВ ТЕЛЬСТВУ.
Сотез Саеетсиик
Со4%маютстттчесима
Республик
< ц814938 (б1) Дополнмтельное к авт. свмд-ву (22) Заявлено 190279 (21) . 2727102/29-33 с присоединением заявкм № (51)М. Кл З
С 04 В 13/30
Государственный комитет
СССР ие юмам нзобретеннй н откРытий (23) Приоритет
Опубликовано 230381 Бюллетень ¹ 11
Дата опубликования описания 230381 (53) УДК 691.16 (088. 8) (72) Авторы (54) АСФАЛЬТОБЕТОННАЯ СМЕСЬ
Изобретение относится к асфальтовым материалам и может быть использовано для устройства облицовок каналов, бассейнов, экранов н диафрагм плотин и дамб.
Известна асфальтобетонная смесь, включающая щебень, минеральный порошок, песок и битум (1).
Наиболее близкой к предлагаемой по технической сущности и достигаемому результату является асфальтобетонная смесь (2), включающая щебень, каменную крошку фракции менее 5 мм, минеральный наполннтель, волокнистый наполнитель, среднезернистый песок и нефтяной битум при следующем соотношении компонентов, масс.%:
10-18
13-17
10-25
40-65
15-20
1- 3
15-25
8-13
1 2-15
4 2-52
7-10
Щебень
Каменная крошка фракции менее 5 мм
Минеральный наполнитель
Волокнистый наполнитель
Среднеэернистый песок
Нефтяной битум (сверх 100%) Недостатком известных композиций .является нх невысокая прочность и теплостоЯкость.
Цель изобретения — повышение прочности и теплостойкости получаемого асфальтобетона, Поставленная цель достигается тем, что асфальтобетонная смесь, включающая щебень, каменную крошку фракции менее 5 мм, минеральный наполнитель и битумное вяжущее, дополнительно со. держит природную гравийно-песчаную смесь фракции менее 10 мм, в качестве минерального наполнителя - отход цементного завода — эапечную пыль, .а в качестве битумного вяжущегобитумно-эмульсионную пасту при следующем соотношении компонентов, масс.%г.
Щебень
Каменная крошка
Фракции менее 5 мм
Отход цементного завода — запечная пиль
Би тумно- э мул ьсио ни ая паста
Природная гравийнопесчаная смесь фракции менее 10 мк
814938
Причем, битумно-змульсионная паста содержит битум, известь, лесс и воду при. следующем соотношении компонентов, масс.%:
Битум 45
Известь . 8
Лесс 9
Вода 38
Битумно-эмульсионную пасту готовят путем порционного смешения нагретого до 140 С битума с известью, лес- 1О сом и водой.
Запечная пыль (отход цементного завода) фракции менее 0,63 мм имеет следующий химический состав:
СаО 44,641 NgO 1,51 81 1,15,52;Б 3 1,51
Ре О 4,14; AfgO 4,38; п.п.п. 28,32.
Природная гравийно-песчаная смесь
Белекского карьера является продукКомпоненты
17 18
Щебень
15
13
Запечная пыль
15
42
Таблица 2
Показа и 1 2 3
6 ° 10
2,6
2,3
2,8
0,8
0,76
0,75
0,75
2,33
2,3
2,41
2 0-4,0
6-20
13,0
7,0
9,7.
Водопоглощение под вакуумом,%
5-18
5,67
8,4
9,7
Каменная крошка, фракция менее 5 мм
Битумно-эмульсионная паста
Природная гравийнопесчаная смесь, фракция менее 10 мм
Предел прочности на сжатие, Па
5 при 20 C (R>03 16 10 при 50оС (R )
Коэффициент теплоустойчивости
%до
Кт =—
R 5Q
Коэффициент водоустойчивости при испытании под вакуумом
+30 S0
Коэффициент эластичности
R©
>10
Остаточная порнстост ь, % том выветривания изверженных пород,в основном, гранита. 1
Асфальтобетонная смесь готовится путем смешения холодной битумноэмульсионной пасты с минеральной частью, увлажненной до влажности 57%. Полученную асфальтобетонную смесь укладывают в холодном состоянии.
Содержание компонентов в предлагаеьаах составах асфальтобетонной смеси дано в табл.1.
Сравнительные результаты испытаний смеси известного состава и предлагаемых приведены в табл.2.
Асфальтобетон предлагаемого состава обладает повышенной прочностью и теплостойкостью, а укладка в холодном состоянии значительно упрощает технологию устройства облицовок.
Т а б л и ц а 1 ржание масс.% в составе
2 3
39,8 10 51,0 106 41,18 106
13,7 ° 10 21,0 10 15,7 ° 10 .
8149 38
Формула изобретения
Составитель E.Áèêáóëàòîâà
Редактбр И.Николайчук Техред Ж..Кастелевич Корректор С.Шекмар
Заказ 950/36 Тираж 660 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва,Ж-35, .Раушская наб., д..4/5
Филиал ППП Патент, r.Óæãîðîä, ул.Проектная,4
1. Асфальтобетонная смесь, включающая щебень, каменную крошку фракции менее 5 мм, минеральный наполнитель и битумное вяжущее, о т л и ч а ющ а я с я тем,что,.с целью повышения прочности и теплостойкости, она дополнительно содержит природную гравийно-песчаную смесь фракции менее
l0 им, в качестве минерального наполнителя - отход цементного завода— запечную пыль, а в качестве битумного вяжущего -битумно.-эмульсионную пасту при следующем соотношении компонентов, масс.Ъ:
Щебень 10-18
Каменная крошка фракции менее 5 мм 13-17
Отход цементного завода— запечная пыль 8-13
Битумно-эмульсионная 20 паста 12-15
Природная гравийно-песчаная смесь фракции менее 10 мм 42-52
2. Асфальтобетонная смесь по н.l, о.т л и ч а ю щ а я с я тем, что битумно-эмульсионная паста содержит битум, известь, лесс и.воду при еледующем соотношении компонентов,. масс.%
Битум 45
Известь 8.
Лесс 9
Зода 38
Источники информацни, принятые во внимание при экспертизе
1. Рыбьев И.А. Асфальтовые бетока.
М., ВШ, 1969, с.354.
2. Указания по проектированию и устройству монолитных асфальтобетонных облицовок гидротехнических сооружений, ВСН"17-68, Л., Энергия
1968, с.l9.
