Асфальтобетонная смесь

Асфальтобетонная смесь

Иллюстрации

Показать все

Реферат

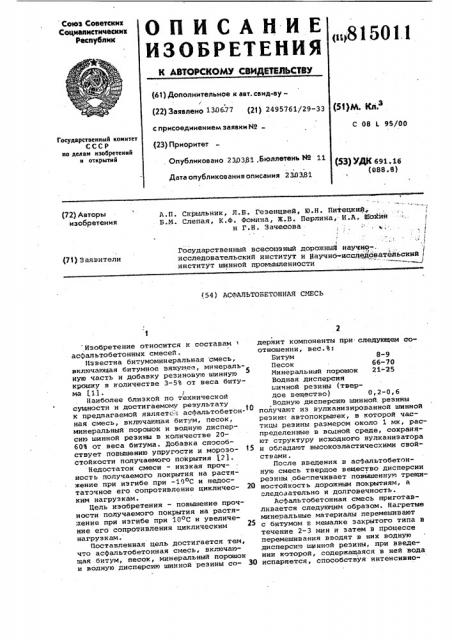

Союз Советских

Социанистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву/ (22) Заявлено 130677 (21) 2495761/29-33 ($1)N. КЛ. с присоединением заявки М2 (23) Приоритет

С 08 б 95/00

Государственный комитет

СССР яо делам изобретений н открытий

Опубликовано 230ЗЯ1 .Бюллетень И9 11 (53) УДК 691. 16 (088.8) Дата опубликования описания 230381

A.Ï. Скрыльник, Л.Б. Геэенцвей, Ю.Н. Питещсий»

Б.N Слепая, К.Ф. Фомина, Ж.В. Перлина, И.А. Шо>син и Г.Н. Зачесова (72} Авторы изобретения!

",!

Государственный всесоюзный дорожный научно-. исследовательский институт и Научно»ксадедовательский институт шинной проимленности (71) Заявители!

54) АСФАЛЬТОБЕТОННАЯ СМЕСЬ

Изобретение относится к составам 1 асФальтобетонных смесей.

Известна битумоминеральная смесь, включающая битумное вяжущее, минеральную часть и добавку резиновую шинную крошку в количестве 3-БЪ от веса битума t 1).

Наиболее близкой по технической сущности и достигаемому результату к предлагаемой являетсй асфальтобетонная смесь, включавшая битум, песок, минеральный порошок и водную дисперсию шинной резины в количестве 2060% от веса битума. Добавка способствует повышению упругости и морозо- <5 стойкости получаемого покрытия (21.

Недостаток смеси — низкая прочность получаемого покрытия на растяжение при изгибе при -100C H недостаточное его сопротивление цикличес- 20 ким нагрузкам.

Цель изобретения — повышение прочности получаемого покрытия на растяжение при изгибе при 10оС и увеличение его сопротивления циклическим нагрузкам.

Поставленная цель достигается тем, что асфальтобетонная смесь, включающая битум, песок, минеральный порошок и водную дисперсию шинной резины со- 30 держит компоненты при следующем соотношении, вес.Ъ:

Битум 8-9

Песок 66-70

Минеральный порошок 21 25

Водная дисперсия шинной резины (твердое вещество) 0,2-0,6

Водную дисперсию шинной. резины получают из вулканизированной шинной рези>ы автопокрышек, в которой частицы резины размером около 1 мк, распределенные s водной среде, сохраняют структуру исходного вулканизатора и обладают высокоэластическими свойствами.

После введения в асФальтобетонную смесь твердое вещество дисперсии резины обе печивает повышенную трещиностойкость дорожным покрытиям, а следовательно и долговечность.

АсФальтобетонная смесь приготавливается следующим образом. Нагретые минеральные материалы перемешивают с битумом в мв»алке закрытого типа в течение 2-3 мин и затем в процессе перемешивания вводят в них водную дисперсию шинной резины, при введении которой, содержащаяся в ней вода испаряется, способствуя интенсивно815011

0,2

23 8

0,4

23,6

8,5

67,5

Показатели

Прочность на растяжение при изгибе при -10еС, кгс/см

26,6 27,5

22,8

12,0

Количество циклов, которые выдерживает образец при многократных нагружениях

3000 3500 1000

2000

Минеральный порошок

Водная дисперсия шинной резины (твердое вещество) 21-25

0,2-0,6

Составитель C.Bîðîíèíà

Техред М.Федорнак КорректорВ.Бутяга

Редактор В.Еремеева

Заказ 958/40 Тираж 530

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Подписное

Филиал ППП "Патент", г.ужгород, ул.Проетная,4 му перемешиванию и эффективному распределению резины в литой смеси.

Приготовляют три состава смеси.

Х состав

Битум. БНД 40/60 8,5

Песок 67,5

Водная дисперсия шинной резины (твердое вещество)

Минеральный порошок

II состав

Битум БНД 40/60 8,5

Песок 67,5

Водная дисперсия шинной резины (твердое вещество)

Минеральный порошок

Ш состав

Битум БНД 40/60

Песок

Формула изобретения

Асфальтобетонная смесь, включающая битум, песок, минеральный порошок .и воднув дисперсию шинной резины, о т л и ч а в щ а я с я тем, что, с целью повышения прочности получаемого покрытия на растяжение при изгибе нри -10@С и увеличение его сопротивления циклическим нагрузкам, оно содержит компоненты при следующем соотношении, вес.Ъ:

Битум 8" 9

Песок 66-70

Водная дисперсия шинной резины (твердое вещество) .,0,6

Минеральный порошок 23,4

Из полученных смесей приготовляют образцы-балки размером 2,5х

4,0х16 см.

После формирования образцов определяют их прочность на растяжение при изгибе .при -10ОС (показатель трешиностойкости ) и количество циклов нагрузки, которые образцы выдерживают при многократных воздействиях (показатель долговечности).

Полученные результаты представлены в таблице.

Предлагаемая смесь может быть использована для устройства покрытий автомобильных дорог.

Источники информации, принятые во внимание при экспертизе

1. Лысихина А.И. Дорожные покрытия и основания с применением битумов и дегтей. M., Автотрансиздат, 1962, с.218-219.

2. Авторское свидетельство СССР

Р 132657, кл. Е 01 С 3/04, 1959.
