Устройство для гашения колебанийстроительного элемента

Устройство для гашения колебанийстроительного элемента

Иллюстрации

Показать все

Реферат

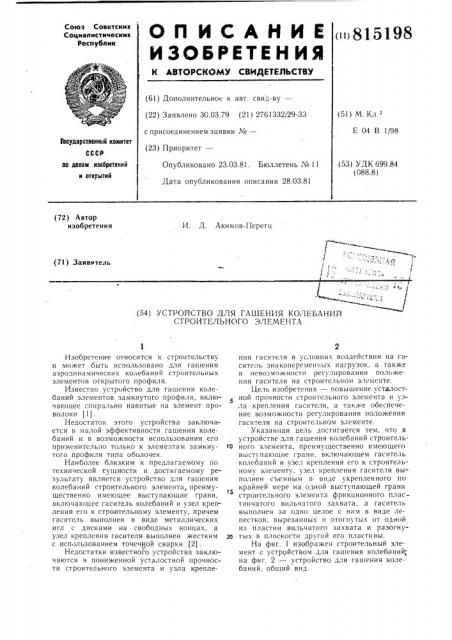

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<» 815198

Ф,1

/ —— б (61) Дополнительное к авт. свид-ву— (22) Заявлено 30.03.79 (21) 2761332/29-33 с присоединением заявки ¹â€” (23) Приоритет— (51) М. Кл.з

Е 04 В 1/98

Гасударствеииый комитет (53) УДК 699.84 (088.8) ао делам иэобретеиий н открытий

Опубликовано 23.03.81. Бюллетень ¹ 11

Дата опубликования описания 28.03.81 (72) Автор изобретения

И. Д. Акимов-Перетц (71) Заявитель

g !

/ (54) УСТРОЙСТВО ДЛЯ ГАШЕНИЯ КОЛЕБАНИЙ

СТРОИТЕЛЬНОГО ЭЛЕМЕНТА

Изобретение относится к строительству и может быть использовано для гашения аэродинамических колебаний строительных элементов открытого профиля.

Известно устройство для гашения колебаний элементов замкнутого профиля, включающее спирально навитые на элемент проволоки (1).

Недостаток этого устройства заключается в малой эффективности гашения колебаний и в возможности использования его применительно только к элементам замкнутого профиля типа оболочек.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является устройство для гашения колебаний строительного элемента, преимущественно имеющее выступающие грани, включающее гаситель колебаний и узел крепления его к строительному элементу, причем гаситель выполнен в виде металлических игл с дисками на свободных концах, а узел крепления гасителя выполнен жестким с использованием точечной сварки (2).

Недостатки известного устройства заключаются в пониженной усталостной прочности строительного элемента и узла крепления гасителя в условиях воздействия на гаситель знакопеременных нагрузок, а также в невозможности регулирования положения гасителя на строительном элементе.

Цел ь изобретения — повышение усталостной прочности строительного элемента и узла крепления гасителя, а также обеспечение возможности регулирования положения гасителя на строительном элементе.

Указанная цель достигается тем,,что в устройстве для гашения колебаний строительто ного элемента, преимущественно имеющего выступающие грани. включающем гаситель колебаний и узел крепления его к строительному элементу, узел крепления гасителя выполнен съемным в. виде укрепленного по крайней мере на одной выступающей грани

15 строительного элемента фрикционного пластинчатого вильчатого захвата, а гаситель выполнен за одно целое с ним в виде лепестков, вырезанных и отогнутых от одной из пластин вильчатого захвата и разогну2о тых в плоскости другой его пластины.

На фиг. 1 изображен строительный элемент с устройством для гашения колебаний; на фиг. 2 — устройство для гашения колебаний, общий вид.

815198

Формула изобретения

Составитель В. Данков

Редактор Н. Лазаренко Техред А. Бойкас Корректор Ю.Макаренко

Заказ 592/50 Тираж 765 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Устройство для гашения колебаний строительного элемента 1 имеющего выступающие грани 2, содержит гаситель 3 колебаний и узел 4 крепления его к одной или более выступающим граням строительного элемента. При этом узел 4 крепления гасителя выполнен съемным в виде укрепленного на выступающей грани 2 строительного элемента фрикционного пластинчатого вильчатого захвата с пластинами 5 и 6, а гаситель 3 выполнен за одно целое с ним в виде лепестков, вырезанных и отогнутых от одной из пластин 5 вильчатого захвата и разогнутых в плоскости другой его пластины 6.

Устройство для гашения колебаний работает следующим образом.

При обтекании строительного элемента 1 ветровым потоком с боковых граней этого элемента поочередно срываются воздушные вихри, которые приводят к вибрации элемента 1.

При этом лепестки гасителя 3 нарушают одновременность срыва воздушного вихря со всей длины элемента 1, разбивая этот вихрь на отдельные мелкие вихри между лепестками, в результате чего уменьшается суммарная величина аэродинамической силы, воздействующей на,элемент при срыве, т. е. происходит гашение колебаний строительного элемента.

Предлагаемое устройство для гашения колебаний обеспечивает повышение, по сравнению с известным, усталостной прочности зо строительного элемента и узла крепления гасителя, а также дает возможность регулирования положения гасителя на строительном элементе.

Устройство для гашения колебаний строительного элемента, преимущественно имеющего выступающие грани, включающее гаситель колебаний и узел крепления его к строительному элементу, отличающееся тем, что, с целью повышения усталостной прочности строительного элемента и узла крепления гасителя, а также обеспечения возможности регулирования положения гасителя на строительном элементе, узел крепления гасителя выполнен съемным в виде укрепленного по крайней глере на одной выступающей грани строительного элемента фрикционного пластинчатого вильчатого захвата, а гаситель выполнен за одно целое с ннм в виде лепестков, вырезанных и отогнутых от одной из пластин вильчатого захвата и разогнутых в плоскости другой его пластины.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

¹ 365524, кл. F 16 L 55/00.

2. Bradshaw К. R. Aегоeaastic viaration

of à steel arch. Fournal of the structural

division. Proceeding A5CE. ST3, 1964, р. 1-17
