Класс 21с, 686в

21g, 34 № 81530

СССР

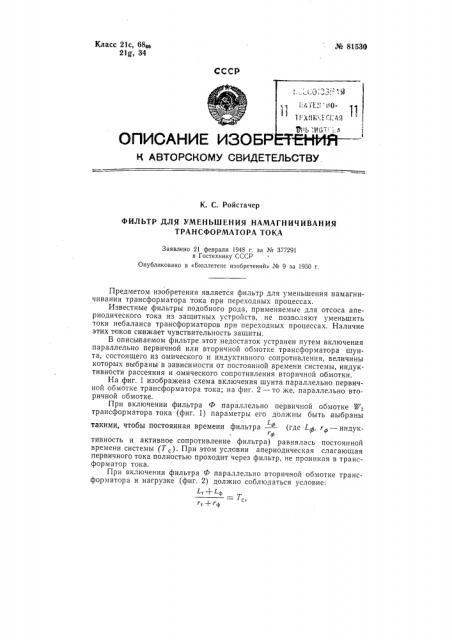

ОПИСАНИЕ ИЗОБР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.

К. С. Ройстачер

ФИЛЬТР ДЛЯ УМЕНЬШЕНИЯ НАМАГНИЧИВАНИЯ

ТРАНСФОРМАТОРА ТОКА

Заявлено 21 февраля 1948 г, за № 377291 в Гостехнику СССР

Опубликовано в «Бюллетене изобретений» № 9 за 1950 г.

Предметом изобретения является фильтр для уменьшения намагничивания трансформатора тока при переходных процессах.

Известные фильтры подобного рода, применяемые для отсоса апериодического тока из защитных устройств, не позволяют уменьшить токи небаланса трансформаторов при переходных процессах. Наличие этих токов снижает чувствительность защиты.

В описываемом фильтре этот недостаток устранен путем включения параллельно первичной или вторичной обмотке трансформатора шунта, состоящего из омического и индуктивного сопротивления, величины которых выбраны в зависимости от постоянной времени системы, индуктивности рассеяния и омического сопротивления вторичной обмотки.

На фиг. 1 изображена схема включения шунта параллельно первичной обмотке трансформатора тока; на фиг. 2 — то же, параллельно вторичнойй о б мотке.

При включении фильтра Ф параллельно первичной обмотке Wт трансформатора тока (фиг. 1) параметры его должны быть выбраны такими, чтобы постоянная времени фильтра (где L@, r — индукLp г,7, тивность и активное сопротивление фильтра) равнялась постоянной времени системы (Тс). При этом условии апериодическая слагающая первичного тока полностью проходит через фильтр, не проникая в трансформатор тока.

При включении фильтра Ф параллельно вторичной обмотке трансформатора и нагрузке (фиг. 2) должно соблюдаться условие: т 1 ф — с

r,+гф № 81530 тде L„ r, — соответственно индуктивность рассеяния и активное сопротивление вторичной обмотки трансформатора тока;

L@, r@ — индуктивность и активное сопротивление фильтра;

Тс — постоянная времени системы.

Предмет изобр етения

Фильтр для уменьшения намагничивания трансформатора тока при переходных процессах, действующий по принципу отсоса апериодического тока из устройств для защиты, отличающийся тем, что, с целью уменьшения тока небаланса трансформаторов тока при коротких замыканиях и увеличения чувствительности защиты, шунт, состоящий из омического и индуктивного сопротивления и имеющий определенные соотношения с постоянной времени системы, индуктивнсстью рассеяния и омическим сопротивлением вторичной обмотки, включен параллельно первичной или вторичной обмоткам трансформатора тока.

) g г
