Реферат

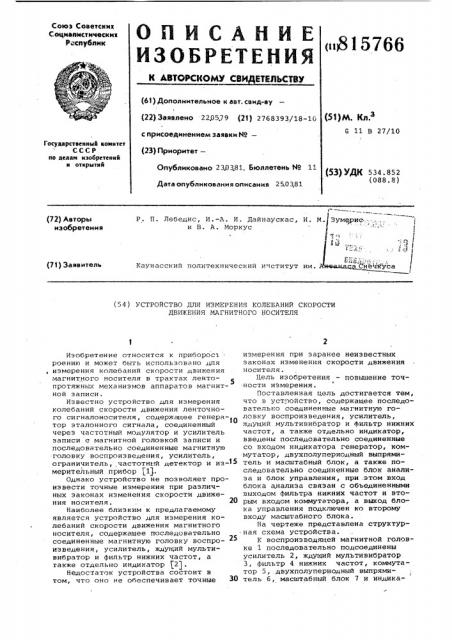

Союз Советских

Социалистических

Республик

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<1815766

=а (61) Дополнительное к авт. саид-ву (22) Заявлено 220579 {21) 2768393/18-1G

С51) и. кл.з

G 11 В 27/10 с присоединением заявки Hо—

Государственный комнтет

СССР но делам нзобретеннй н открытнй (23) Приоритет—

Опубликовано 23.03.81, Бюллетень М 11

Дата опубликования описания 25,0381 (53) УДК 534. 852 (088.8) f

P. П. Лебедис, И. -A. И. Дайнаускас, И. М. Зумериа -.-,-, ... и В. А. Моркус Ф

Ы

Каунасский политехнический ичститут им. Ангвн.а СнеЧМуса

1 (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ КОЛЕБАНИЙ СКОРОСТИ

ДВИЖЕНИЯ МАГНИТНОГО НОСИТЕЛЯ

Изобретение относится к приборос роению и может быть использовано для, измерения колебаний скорости движения магнитного носителя в трактах лентопротяжньх механизмов аппаратов магнитной записи.

Известно устройство для измерения колебаний скорости движения ленточного сигналоносителя, содержащее генера- О тор эталонного сигнала, соединенный через частотный модулятор и усилитель записи с магнитной головкой записи и последовательно соединенные магнитную головку воспроизведения, усилитель, ограничитель, частотный детектор и из-15 мерительный прибор (Ц.

Однако устройство не позволяет произвести точные измерения при различных законах изменения скорости движения носителя.

Наиболее близким к предлагаемому является устройство для измерения колебаний скорости движения магнитного носителя, содержащее последовательно соединенные магнитную головку воспроизведения, усилитель, ждущий мультивибратор и фильтр нижних частот, а также отдельно индикатор (2).

Недостаток устройства состоит в том, что оно не обеспечивает точные измерения при заранее неизвестных законах изменения скорости движения носителя.

Цель изобретения — повышение точности измерения.

Поставленная цель достигается тем, что в уст ойство, содержащее последовательно соединенные магнитную головку воспроизведения, усилитель, ждущий мультивибратор и фильтр нижних частот, а также отдельно индикатор, введены последовательно соединенные со входом индикатора генератор, коммутатор, двухполупериодный выпрямитель и масштабный блок, а также последовательно соединенные блок анализа и блок управления, при .этом вход блока а,нализа связан с объединенными выходом фильтра нижних частот и вторым входом коммутатора, а выход блока управления подключен ко второму входу масштабного блока.

На чертеже представлена структурная схема устройства.

К воспроизводящей магнитной головке 1 последовательно подсоединены усилитель 2, ждущий мультивибратор

3, фильтр 4 нижних частот, коммутатор 5, двухполупериодный выпрямитель 6, масштабный блок 7 и индика815766

Формула изобретения

ЭНИИПИ Заказ 1044/81 Тираж 645 Подписное

Филиал ППП "Патент", r.Óæãoðoä, ул.Проектная,4 тор 8. Ко второму входу коммутатора

5 подключен генератор 9 шума, к выходу фильтра 4 нижних частот также последовательно подключены блок 10 анализа и блок 11 управления, выход которого соединен со вторым входом масштабного блока 7.

Устройство работает следующим образом.

Коммутатор через двухполупериодный выпрямитель .6 подключают выход генератора 9 шума, сигнал которого характеризуется нормальным законом распределения амплитуд. Через масштабный блок 7 с коэффициентом передачи К-1 сигнал поступает на стрелочный индикатор 8, являющийся усред- 15 няющим прибором. Коэффициент передачи

К зависит от формы исследуемого колебания и, следовательно, показание йн.дикатора не соответствует точному среднеквадратичному значению измеря- 2О емого сигнала. Установлением соответ ствующего коэффициента передачи масштабного блока 7 обеспечиваются более точные показания индикатора при известном (нормальном) законе колебания.

После этого коммутатором 5 отключают генератор 9 шума и к входу выпрямителя подключают выход фильтра 4 нижних частот. Далее воспроизводят магнитную сигналограмму, сигнал с головки воспроизведения усиливают и запускают ждущий мультивибратор 3, на выходе которого получается частотно-импульсная последовательность, закон модуляции которой соответствует процессу колебаний скорости ленты, зависящему от конкретного лентопротяжного механизма. Колебания выделяются фильтром

4 нижних частот и в виде аналогового напряжения сигнал поступает через коммутатор 5, выпрямитель и масштаб- 40 ный блок на индикатор. С этого же выхода фильтра 4 сигнал поступает в блок 10 анализа, в котором вычисляют закон распределения измеряемого процесса и результат выдают в блок 11 управления, в котором определяют, к какому типу распределения следует отнести вычисленный закон распределения (равномерное, по закону арксинуса и т. и.). После этого вырабатывают сигнал управления, изменяющий коэффициент передачи масштабного блока 7.

Устройство для измерения колебаний скорости движения магнитного носителя содержащее последовательно соединенные магнитнуЮ головку воспроизведения, усилитель, ждущий мультивибратор и фильтр нижних частот, а также отдельно индикатор, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения, в устройство введены последовательно соединенные со входом индикатора генератор, коммутатор, двухполупериодный выпрямитель и масштабный блок, а также последовательно соединенные блок анализа и блок управления, при этом вход блока анализа связан с объединенными выходом фильтра нижних частот и вторым входом коммутатора, а выход блока управления подключен ко второму входу масштабного блока.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 321,856, кл. G 11 В 27/32, 29.04.70.

2. Авторское свидетельство СССР

Р 241130, кл. С 01 Р 3/48, 08.11.68 (прототип)
