Катушка индуктивности и способее изготовления
Иллюстрации
Реферат
Соеэ Советскик
Сеарвлматическик
Республик

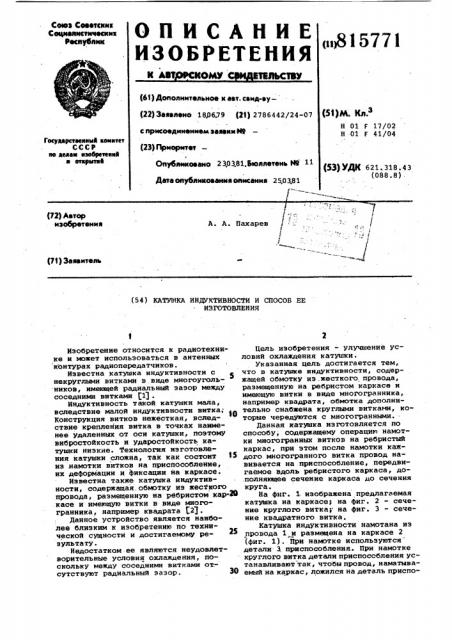

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К AOV ОМУ ТВЛЬСТВУ (61) Дополнительное к авт. сеид-ву- (22) Заввлемо 18р6,79 (Щ 2786442/24-07 (51)М. Кл З
Н 01 F 17/02
Н 01 Г 41/04 с присоединением завами й9
ГесуяерствекемЯ кеимтет
СССР пе ямам езебретеке1 в еткрмт3В1 (23) Приоритет
Опубликовано 2303.81,Ьоллетень 89 11 (53) УДК 621. 318.43 (088.8) Дата опубликования олисанив 25.0381
A. А. Пахарев
Р2) Автор изобретения (71) Заявитель (54) КАТУШКА ИНДУК1ИВНОСТИ И СПОСОБ ЕЕ
ИЗ 1 ОТОВЛЕН ИЯ
Изобретение относится к радиотехнике и может использоваться в антенных контурах радиопередатчиков.
Известна катушка нндуктивности с некруглыми витками в виде многоугольников, имеющей радиальный зазор между соседними витками Я .
Индуктивность такой катушки мала, вследствие малой индуктивности витка;
Конструкция витков нежесткая, вследствие крепления витка в точках наименее удаленных от оси катушки, поэтому вибростойкость и ударостойкость катушки низкие. технология изготовления катушки сложна, так как состоит 15 иэ намотки витков на приспособление, их деформации и фиксации на каркасе.
Известна также катушка индуктивности, содержащая. обмотку из жесткого провода, размещенную на ребристом кар-20 .касе и имеющую витки в виде многогранника, например квадрата 2 .
Данное устройство является наиболее близким к изобретению по технической сущности и достигаемому результату.
Недостатком-ее являются неудовлетворительные условия охлаждения, поскольку между соседними витками от.сутствуют радиальный зазор. 30
Цель изобретения — улучшение условий охлаждения катушки.
Укаэанная цель достигается тем, что в катушке индуктивностн, содержащей обмотку из.жесткого провода, размещенную на ребристом каркасе и имеющую витки и виде многогранника, например квадрата, обмотка дополнительно снабжена круглыми витками, которые чередуются с многогранными..
Данная катушка изготовляется по способу, содержащему операции намотки многогранных витков на ребристый каркас, при этом после намотки каждого многогранного витка провод навивается на приспособление, передвигаемое вдоль ребристого каркаса, до.полняющее сечение каркаса до сечения круга.
На фиг. 1- изображена предлагаемая катушка на каркасе; на фиг. 2 — сечение круглого витка; на фиг. 3 — сечение квадратного витка.
Катушка индуктивности намотана иэ провода 1 и размещена на каркасе 2 (фиг. 1). При намотке используются детали 3, приспособления. При намотке круглого витка детали приспособления устанавливают так, чтобы провод, наматываемый на каркас, ложился на деталь приспо815771
Формула изобретения фиаЯ
ВНИИПИ Э аказ 1045/81 Тираж 784 Подписное
Филиал ППП "Патент", r.Óæãoðîä, ул.Проектная,4 собления(фиг. 2) . При намотке каждого последующего витка детали приспособления передвигаются так, чтобы провод не ложился на них„ при этом виток получается квадратным (фиг. 3}. между соседними витками образуется радиальный зазор, поэтому перегрев такой катушки меньше чем у цилиндрической катушки с равным шагом намотки и диаметром провода, а добротность .в рабочем режиме выше, так как увеличение сопротивления, вызванного перегревом меньше.. Индуктивность предлагаемой катушки при тех же габаритах выше, чем у известной, так как только половина витков выполнена некруглымн. . Катушку можно намотать за один. этап на намоточном станке. Провод . при намотке испытывает напряжение, испытываемое при намотке цилиндрических катушек, в связи с этим возможно использование провода с лаковой изоляцией.
1. Катушка индуктивности, содержащая обмотку из жесткого провода, размещенную на ребристом каркасе и имеющую витки в виде многогранника, например квадрата, о т л и ч а ю— щ а я с я тем, что, с целью улучшения условий охлаждения, обмотка дополнительно снабжена круглыми витками, которые чередуются с многогранными °
2. Способ изготовления катуШки индуктивности, содержащий операцию намотки многогранных витков на ребристый каркас, отличающийся тем, что, с целью улучшения условий охлаждения, после намотки каждого многогранного витка провод навивают, на приспособление, передвигаемое .
15 вдоль ребристого каркаса, дополняющее сечение каркаса до сечения круга °
Источники информации, принятые во внимание при экспертизе
2О 1. Патент США Р Зб76813, кл. Н 01 F 27/28, 1973.
2. Радиодетали, радиокомпоненты и их расчет. Под ред. A В. Коваля, М., 25 "Советское радио", 1977, с. 90, рис. 37.
