Реферат



ВИБРАТОРНАЯ АНТКННА, содержащая стержневой излучатель с последовательно включенной переменной катушкой индуктивности и основа-| ние, закрепленное на противовесе,'отличающая с я тем, что, с целью упрощения настройки ,1 на стержневом излучателе у основания установлены две изолированные от него и соосные с ним проводящие втулки, размещенные одна внутри другой» причем внешняя вТулка соединена с основанием жестко, а внутренняя втул-i ка соединена с внешней резьбовым сое-;динением.<Ptf«./

„„SU„„816360

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

3(Я) Н 01 Q 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ной катушкой индуктивности и основа- ние, закрепленное на противовесе, отличающаяся тем, что, с целью упрощения настройки„ на стержневом излучателе у основания установлены две изолированные от него и соосные с ним проводящие втулки, размещенные одна внутри другой причем внешняя втулка соединена с основанием жестко, а внутренняя втул;ка соединена с внешней реэьбовым сое;динением.

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 2850407/18-09 (22) 12. 12. 79 (46) 23 ° 08.83. Бюл. М 31 (72) В.В. Овсяников Е.Д. Романенко и С.И. Корниенко (53) 621.396.677 ° 31(088.8) / (56) 1. Патент ФРГ 9 2062110, кл. N.01 Q 9/16, 1970.

t (54) (57) ВИБРАТОРНАЯ АНТЕННА, содержащая стержневой излучатель с .последовательно включенной перемен0

1 („: а (Ы:t t Л LW Т»»»Ю "Ъ %

816360

Изобретение относится к антенным устройствам, а именно к коротким вибраторным антеннам с электрической длиной, соответствующей первому по.следовательному резонансу. Антенна может быть использована в радиотехнических системах КВ и УКВ диапазонов и обеспечивает возможность быстрого плавного согласования с коаксиальными фидерами без изменения ее габаритов, веса и конфигурации.

Известна вибраторная антенна, содержащая стержневой излучатель с последовательно включенной переменной катушкой индуктивности и основание, закрепленное на противовесе(1 ).

Однако известная вибраторная антенна сложна в настройке.

Цель изобретения — упрощение настройки.

Цель достигается тем, что в вибраторной антенне, содержащей стержневой излучатель с последовательно включенной переменной катушкой индуктивности и. основание, закрепленное на противовесе, на стержневом излучателе у основания установлены две изолированные от него и соосные с ним проводящие втулки, размещенные одна внутри другой, причем внешняя втулка соединена с основанием жестко, а внутренняя втулка соединена с внешней реэьбовым соединением.

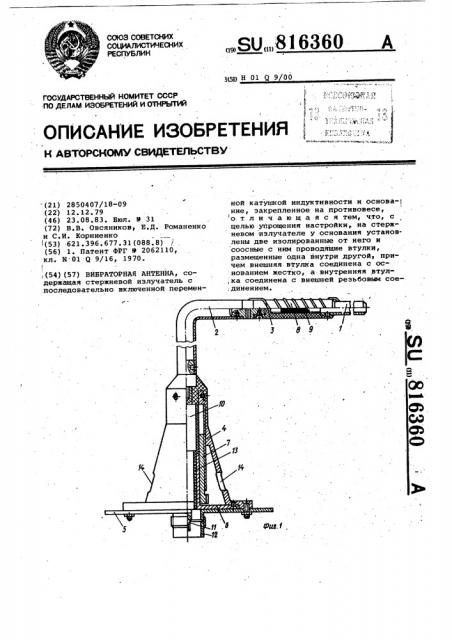

На фиг. 1 изображен общий вид вибраторной антенны с частичным разрезом; на фиг. 2 — диаграмма полных сопротивлений Вольперта с указанием входных сопротивлений антенны, Вибраторная антенна содержит стержневой излучатель, состоящий из проводящих трубок 1 и 2, между которыми включена катушка 3 индуктивности. Антенна имеет основание 4, закрепленное на противовесе 5; а также внешнюю б и внутреннюю 7 проводящие втулки. Кроме того, на фиг. 1 изображен диэлектрический каркас 8, в отверстие которого введен. цилиндрический ферритовый стержень 9.

Нижний конец трубки 2 соединен с цилиндрическим стержнем 10, который . является продолжением центрального проводника 11 входного коаксиального разъема 12 антенны. Втулки 6 и 7 изолированы от стержня 10 диэлектрической втулкой 13. Окна 14 в основании 4 служат для доступа к втулке 7, с целью изменения емкости при настройке антенны.

Предварительная настройка перво- го образца вибраторной антенны на заданной частоте производится беэ емкостей нагрузки в основании 4, т.е. на полностью собранной антенне, но в отсутствии втулок 6, 7 и 13.

При этом путем вкручивания или выкручивания стержня 9 добиваются единичной нормированной входной проводимости антенны, т.е. расположения

10 точки 15 входной проводимости на кривой 16 (см. фиг. 2) что соот- . ветствует расположению точки 17 нормированного входного сопротивления в диаметрально противоположной облас ти на кривой 18 (см. фиг. 2) при любом значении коэффициента бегущей волны (КБВ). Затем втулки 6,7. и 13 устанавливаются на свое место (см. фиг. 1). С помощью подвижной втулки 7 емкость в основании антенны доводится до значения, которое позволяет полностью скомпенсировать реактивную проводимость антенны и довести входное сопротивление антенны до значения., равного волновому сопротивлению питающего фидера, т.е. полностью согласовать антенну и получить на ее входе коэффициент бегущей волны (KSB), равный единице.

Очевидно, что при настройке по3() следующих образцов нет необходимости извлекать каждый раэ втулки 6, 7 и 13.иэ основания 4 антенны. Йастройка полностью собранной антенны: на КБВ = 1 легко осуществляется по35 переменным изменением положения стержня 9 и втулки 7 путем их вкру. чивания.или выкручивания. Окончательное положение этих элементов регулировки можно зафиксировать за40 ливкой клеем или каким-либо другим способом, а полость основания 4, может быть заполнена пенополиуретаном.

Таким образом, в предлагаемой вибраторной антенне элементы настрой

4 ки размещены внутри самой антенны, что позволяет при настройке сохранять без изменений ее наружные размеры.

По сравнению с известной предла50 гаемая антенна значительно компактнее, а ее настройка осуществляется .быстро и значительно упрощена. При изменении входных сопротивлений на прямопокаэывающих измерителях ком55 плексных коэффициентов передачи весь процесс настройки занимает 2-3 мин.
