Бункер камнеуборочной машины

Бункер камнеуборочной машины

Иллюстрации

Показать все

Реферат

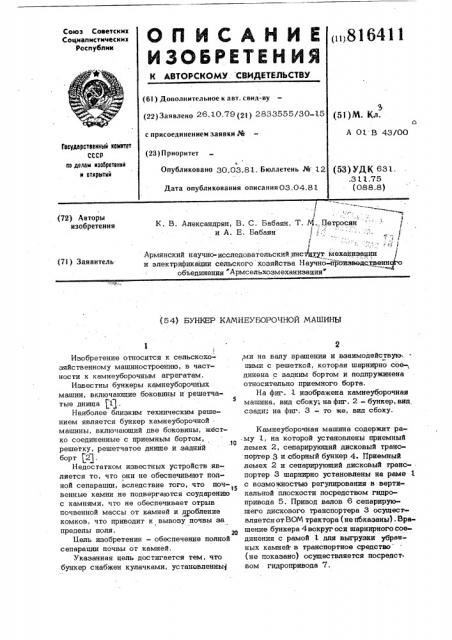

Союз Советских

Социалистических республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКО1 1У СВИДЕТЕЛЬСТВУ

iiii816411

{ 61 ) Донол н ител ьное к а вт. с вид-ву (22) Заявлено 26. 10,79 (2 ) 2833555/30-15 с присоединением заявки РЙ (23) Приоритет

Опубликовано 30.03.81. Бюллетень И !.2

Э (51) lVL. Кл.

A 0l. В 43/00

Гввудврственный квинтет

СССР оо делам нзобретеннй и ooкрытнй (53) УДК 63l.. .311.75 (088.8) Дата опубликования описания03.04.81 —

К. В. Александрян, В. С. Бабаян, Т. М., Петросян и А. E. Бабаян

1

Армянский научно-исследовательский институт Механизации / и электрификации сельского хозяйства Научно-проттзводственнс 1.о объединения "Армсельхозмеханизация (72) Авторы изобретения (7!) Заявитель (54) БУНКЕР КАМНЕУБОРОЧНОЙ МАШИНЦ

Изобретение относится к сельскохозяйственному машиностроению, в частности к камнеуборочным агрегатам.

Известны бункеры камнеуборочных машин, включающие боковины и решетчатые днища (lg.

Наиболее близким техническим решением является бункер камнеуборочной машины, включающий две боковины, жестко соединенные с приемным бортом, .30 решетку, решетчатое днище и задний борт (2(.

Недостатком известных устройств siaляется то, что они не обеспечивают полной сепарации, вследствие того, что поч15 венные камни не подвергаются соударению с камнями, что не обеспечивает отрыв почвенной массы от камней и дробление комков, что приводит к вывозу почвы за пределы поля.

Цель изобретения — обеспечение полной сепарации почвы or камней.

Укаэанная цель достигается тем, что бункер снабжен кулачками, установленны! ми на валу вращения и взаимодействую шими с решеткой, которая шарнирно сое-, динена с задним бортом и подпружинена относительно приемного борта.

На фиг. !. изображена камнеуборочная машина, вид сбоку; на фиг. 2 — бункер, вид сзади; на фиг. 3 — то же, вид сбоку.

Камнеуборочная машина содержит раму 1, на которой установлены приемный лемех 2, сепарирующий дисковый транспортер 3 и сборный бункер 4. Приемный лемех 2 и сепарирующий дисковый транспортер 3 шарнирно установлены на раме l с возможностью регулирования в вертикальной плоскости посредством гидропривода 5. Привод валов 6 сепарирующего дискового транспортера 3 осуществляется от BON трактора (не пбказаны) . Вра» щение бункера 4 вокруг оси шарнирного соединения с рамой !. для выгрузки убранных камней в транспортное средство (не показано) осуществляется посредст. вом гидропривода 7.

816411

Бункер камнеуборочной машины, включающий две боковины, жестко соединенг ные с приемным бортом, решетку, решетчатое днище и задний борт, о т л ичающийс я тем, что,сцелью обеспечения полной сепарации почвы от камней, бункер снабжен кулачками, установленными на валу вращения и взаимодействующими с решеткой, которая шарнирно соединена с задним бортом и подпружинена относительно приемного борта.

Источники информации, 35 принятые во внимание при экспертизе

Х. Патент США _#_< 4040489, кл. 17 1-63, 1977.

2. Патент CEA % 3104722, кл. 17 1-63, 196 3 (прототип), Бункер 4 включает две боковины 8, жестко соединенные с приемным бортом 9, решетчатым днищем l0 и задним бортом l l. Внутри бункера 4 установлена решетка 12, соединенная шарнирно с задним бортом l1 и пружинной связью l3 с приемным бортом 9, Под решетчатым днищем l0 бункера 4 установлен вал l4 с приводом о.т ВОМ трактора, покоящийся в подшипниках (не показаны), уста- 1о новленных на боковинах 8 рамы 1 камнеуборочной машины. На валу l4 жестко закреплены приводные кулачки l5, которые через прорези решетчатого днища

l0 контактируют с решеткой l2 бункера .4.

Камнеуборочная машина работает сле, дующим образом.

При движении машины от ВОМ трактора (не показаны) валом 6 сепарирующего дискового транспортера 3 и валу 14, с жестко установленными на нем кулачками l5, сообщается вращательное движение. Посредством гидропривода 5 приемный лемех 2 устанавливается на требуемую глубину входа в почву. При.поступательном ходе машины на приемный лемех 2 начинает поступать масса из почвы и камней, которая далее поступаетна сепарирующий дисковый транспортер 3.

Мелкие почвенные частицы, а также некоторое количество почвенных комков раздробляются вращающимися дисками транспортера 3, сепарируются от камней и просеиваются сквозь пространство между дисками транспортера 3, а камни и не раздробленные почвенные комки сбрасываются в сборный бункер 4. Решетка 12 бункера 4, контактированная

-с приводными кулачками l5, вследствие . вращательного движения последних, со4 вершает вынужденные колебания в вертикальной плоскости. Эти колебания сообщаются камням и почвенным комкам, находящимся на решетке 12, приводя их к частым соударениям друг с другом.

В процессе соударений между камнями почвенные комки и прилипшие к камням почвенные частицы раздробляются, сепарируются от камней и просеиваются на поле сквозь прорези решетки 12 и решетчатого днища l0 бункера 4. С наполнением бункера 4 трактор (не показан) приостанавливает .свое поступательное дви- жение и посредством гидропривода 7 опрокидывает бункер 4 вокруг оси шарнирного соединения с рамой 1 камнеуборочной машины, выгружая собранные камни в транспортное средство.

Формула изобретения

816411
