Способ уменьшения переходного сопро-тивления биоэлектродов

Способ уменьшения переходного сопро-тивления биоэлектродов

Иллюстрации

Показать все

Реферат

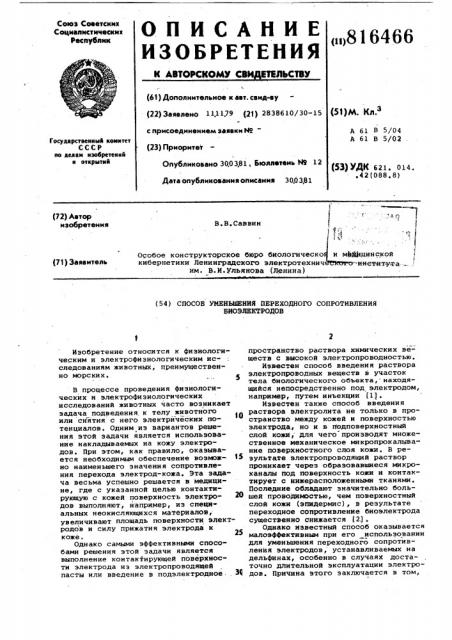

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ВТИЛЬСТВУ

Союз Советских

Социалистически к т есттублик ()816466 с (61) Дополнительное к авт. сеид-ву (я)м. кл. (22) Заявлено 11,1.1.79 (21) 2838610/30 15 с присоединением заявки h6

61 В 5/04

A 61 В 5/02

Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет

Опубликовано 300381, Бюллетень й9 12 (53) УДК 621. 014.

° 42 (088. 8}

Дата опубликования описания 300381 (72) Автор иэобретеии я

В.В.Саввин

j :,, - - -.:ъ1

1 " Ф

Особое конструкторское бюро биологическо и мЦфцинской кибернетики Ленинградского электротехничестазтчэ-института им. В.И.Ульянова (Ленина) (71) Заявитель (54) СПОСОБ УМЕНЬШЕНИЯ ПЕРЕХОДНОГО СОПРОТИВЛЕНИЯ

БИОЭЛЕКТРОДОВ

Изобретение относится к физиологическим и электрофизнологическим исследованиям животных, преимущественно морских.

В процессе проведения физиологических и электрофизиологнческих исследований животных часто возникает задача подведения к телу животного или снятия с него электрйческих потенциалов. Одним из вариантов решения этой задачи является использование накладываемых на кожу электродов. При этом, как правило, оказывается необходимым обеспечение возмож- 1S но наименьшего значения сопротивления перехода электрод-кожа. Эта задача весьма успешно решается в медицине, где с указанной целью контактирующую с кожей поверхность электро- 20 дов выполняют, например, из специальных неокнсляющихся материалов,увеличивают площадь поверхности электродов и силу прижатия электрода к коже.

Однако самыми эффективными способами решения этой задачи является выполнение контактирующей поверхности электрода нз электропроводящей пасты нлн введение в подзлектродное., Зl пространство раствора химических веществ с высокой электропроводностью.

Известен способ введения раствора электропроводных веществ в участок тела биологического объекта, находящийся непосредственно под электродом, например, путем инъекции (1).

Известен также способ введения раствора электролита не только в пространство между кожей и поверхностью электрода, но и в подповерхностный слой кожи, для чего производят множественное механическое микропрокалыва" ние поверхностного слоя кожи. В результате электропроводящнй раствор проникает через образовавшиеся микроканалы под поверхность кожи и контактирует с иижерасположенными тканями.

Последние обладают значительно большей проводимостью, чем поверхностный слой кожи (эпидермис), в результате переходное сопротивление биоэлектрода существенно снижается (2).

Однако известный способ оказывается малоэффективным при его использовании для уменьшения переходного сопротивления электродов, устанавливаемых на дельфинах, особенно в случаях достаточно длительной эксплуатации электродов. Причина этого заключается в том, 816466 ехода м едвариной обткой кожи!

О кая Едкое а кали

После установки

Через 1,5 ч после установки

Использование предлагаемого способа стабилизации переходного сопротивления устанавливаемых на дельфине биоэлектродов по сравнению с известными способами уменьшения этого сопротивления позволяет исключить изменение уровней биоэлектрических сигналов (ЭКГ, КГР и т.д.), регистрируемых в процессе долговременных физиологических исследований дельфинов, обусловленное изменением переходного сопротивления наложенных на кожу животного биоэлектродов, и тем самым повысить точность электрофизиологических измерений. В случае использования биоэлектродов в устройствах электрокожной стимуляции позволяет сократить требования к динамическому диапазону выходных сигналов стимуля4О тора, упростить его схемное решение и повысить КПД.

Формула изобретения

Способ уменьшения переходного сопротивления биоэлектродов, накла45 дываемых на кожу, включающий введение в подэлектродное пространство раствора химического вещества, о ъл и ч а ю шийся тем, что, с целью стабилизации низкой величины

5О переходного сопротивления биоэлектродов, устанавливаемых на животных с интенсивными кожными жировыми выделениями кислотного характера, в качестве вводимого химического вещества берут раствор едкого кали в

1-4Ъ-ной концентрации.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР

9 518298, кл. A 61 B 5/02, 1977.

2, Патент CblA 9 3774592, кл, 128-2,1 Е, 1973 (прототип).

ВНИИПИ Заказ 1080/3 Тираж 687. Подписное

4 что кожа этих животных характеризуется черезвычайно интенсивными выделениями органических жирных кислот.

Последние являются слабыми электро- . литами и обладают сравнительно малой электропроводностью. Обладая кроме того значительной вязкостью и слабой растворимостью, они скапливаются в подэлектродном пространстве и постепенно создают в нем плохо проводящую прослойку, разделяющую кожу дельфина н поверхность электрода.

Вследствие этого переходное сопротивление установленных на дельфине биоэлектродов остается малым лишь в течение сравнительно небольшого интервала времени после их установки, даже если перед установкой предварительно принимаются меры по устранению слоя, кожных выделений.

Цель изобретения — стабилизация низкой величины переходного сопротивления биоэлектродов, устанавливаемых на животных с интенсивными кожными жировыми выделениями кислотного характера.

Поставленная цель достигается тем, что в известном способе уменьшения сопротивления перехода электрод-кожа посредством введения в подэлектродное пространство раствора химических веществ в качестве вводимого химического вещества берут раствор едкого кали в 1-4Ъ-ной концентрации.

П р и м. е р. Была проведена сравнительная оценка временной стабильности переходного сопротивления электрода, установленного на коже черноморского дельфина-афалины, при использовании в качестве вводимого в подэлектродное пространство электролита морской воды (18%, когда в подэлектродном пространстве не происходит нейтрализация кожных выделений) и щелочи — 3%-ного раствора едкого кали.

В экспериментах использовался электрод из нержавеющей стали площадью 1,57 см . Измерялось переход- ное сопротивление биоэлектрода, устанавливаемого на предварительно необработанную и обработанную (вытертую и протертую спиртом) кожу дельфина. Измерения сопротивления производились непосредственно после установки электрода и через 1,5 ч после нее. Результаты измерений приведены в таблице.

Из таблицы видно, что при использовании в качестве электролита 3% раствора едкого кали переходное сопротивление установленного на дельфйне биоэлектрода за 1,5 ч эксплуатации не изменилось, в то время как при использовании в этом же качестве морской воды оно изменилось на 25% при установке электрода на необработанной коже и на 50% приt ее предварительной обработке.

1,17 0,58 0,77 0,47

1,46 0 58 1,16 0,47 филиал ППП "Патент",г.ужгород,ул.Проектная,4
