< и 816503

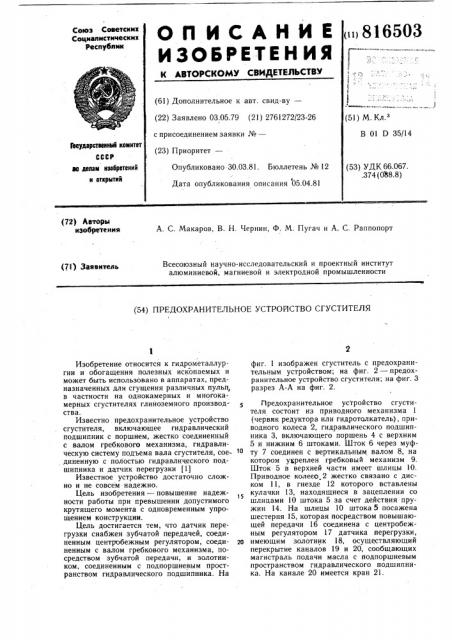

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

1

j (61) Дополнительное к авт. свид-ву— (22) Заявлено 03.05.79 (21) 2?61272/23-26 (51) М. Кл. с присоединением заявки №вЂ”

В 01 D 35/14

Геоударстееииый комитет

СССР ао делам изооретеиий и открытий (23) Приоритет—

Опубликовано 30.03.81. Бюллетень № 12

Дата опубликования описания 05.04.81 (53) УДК 66.067. .374 (038.8) (72) Авторы изобретения

А. С. Макаров, В, Н. Чернин, Ф. М. Пугач и А. С. Раппопорт

Всесоюзный научно-исследовательский и проектный институт алюминиевой, магниевой и электродной промышленности (? l) Заявитель (54) ПРЕДОХРАНИТЕ,ЛЬНОЕ УСТРОЙСТВО СГУСТИТЕЛЯ

Изобретение относится к гидрометаллургии и обогащения полезных ископаемых и может быть использовано в аппаратах, предназначенных для сгущения различных пульп, в частности на однокамерных и многокамерных сгустителях глиноземного производ= ства.

Известно предохранительное устройство сгустителя, включающее гидравлический подшипник с поршнем, жестко соединенный с валом гребкового механизма, гидравлическую систему подъема вала сгустителя, соединенную с полостью гидравлического подшипника и датчик перегрузки (1)

Известное устройство достаточно сложно и не совсем надежно.

Цель изобретения — повышение надежности работы при превышении допустимого крутящего момента с одновременным упрощением конструкции.

Цель достигается тем, что датчик перегрузки снабжен зубчатой передачей, соединенным центробежным регулятором, соединенным с валом гребкового механизма, посредством зубчатой передачи, и золотником, соединенным с подпоршневым пространством гидравлического подшипника. На фиг. 1 изображен сгуститель с предохранительным устройством; на фиг. 2 — предохранительное устройство сгустителя; на фиг. 3 разрез А-А на фиг. 2.

Предохранительное устройство сгустителя состоит из приводного механизма 1 (червяк редуктора или гидроталкатель), приводного колеса 2, гидравлического подшипника 3, включающего поршень 4 с верхним

5 и нижним б штоками. Шток б через муфту 7 соединен с вертикальным валом 8, на котором укреплен гребковый механизм 9.

Шток 5 в верхней части имеет шлицы 10.

Приводное колеео 2 жестко связано с диском 11, в гнезде 12 которого вставлены кулачки 13, находящиеся в зацеплении со шлицами 10 штока 5 за счет действия пружин- 14. На шлицы 10 штока 5 посажена шестерня 15, которая посредством повышающей передачи 16 соединена с центробежным регулятором 17 датчика перегрузки, 2о имеющим золотник 18, осуществляющий перекрытие каналов 19 и 20, сообщающих магистраль подачи масла с подпоршневым пространством гидравлического подшипника. На канале 20 имеется кран 21.

816503

Формула изобретения

ФиаЛ

Предохранительное устройство сгусти-, теля работает следующим образом.

Крутящий момент на вертикальный вал 8 с гребковым механизмом 9 передается от приводного механизма 1 через приводное колесо 2, диск 11, кулачки 13 и шлицы 10 штока 5.

Одновременно получает вращение и центробежный регулятор 17 датчика перегрузки через повышающую передачу 16 от шестерни 15. При этом золотник 18 перекрывает каналы 19 и 20. Пружины 14 и углы зацепления кулачков 13 и шлицев 10 штока 5 рассчитаны на передачу определенного крутящего момента.

В случае превышения допустимого кру- 15 тящего момента на вертикальном валу сгустителя кулачки 13 выходят из зацепления со щлицами 10. В результате этого прекращается вращение центробежного регулятора

17, золотник 18 перемещается в крайнее верхнее положение, каналы 19 и 20 соединены друг с другом. Масло из магистрали поступает в нижнюю камеру гидравлического подшипника 3. Поршень,4 с вертикальным валом 8 и гребковым механизмом 9 перемещаются вверх. Таким образом, пре- г дотвращается поломка привода и гребкового механизма сгустителя при возможных его перегрузках, а следовательно, и аварийная его остановка.

При подъеме гребкового механизма одновременно включается световая и звуковая сигнализация (не показана) извещающая о необходимости принятия мер по устранению перегрузки гребкового механизма.

Для опускания поршня 4 с вертикальным валом 8 и гребковым механизмом 9 предусмотрен кран 21.

Предохранительное устройство сгустителя, включающее гидравлический подшипник с поршнем, жестко соединенный с валом гребкового механизма, гидравлическую,систему подъема вала сгустителя, соединенную с полостью гидравлического подшипника и датчик перегрузки, отличающееся тем, что с целью повышения надежности работы при превышении допустимого крутящего момента с одновременным упрощением конструкции, датчик перегрузки снабжен зубчатой передачей, центробежным регулятором, соединенным с валом гребкового механизма посредством зубчатой передачи, и золотником, соединенным с подпоршневым пространством гидравлического подшипника.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции № 2032830, кл. В 01 D 21/00, 16.11.70.

816503

Фиг.3

Редактор Л. Пчолинская

Заказ 876/5

Составитель И. Золовкина

Техред А. Бойкас Корректор В. Синицкая Тираж 706 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретени и открытий! 13035, Москва, )К вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
