Штамп для вытяжки цилиндрическихизделий

Штамп для вытяжки цилиндрическихизделий

Иллюстрации

Показать все

Реферат



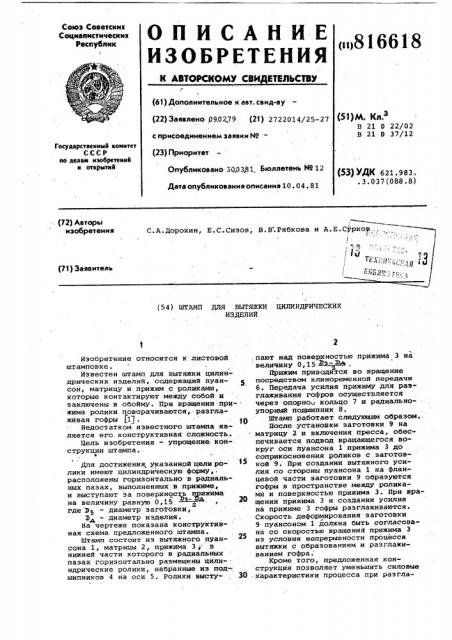

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<о816618

/ с, )=.:: и с (61) Дополнительное к авт. свид-ву (53)М, Кл3

В 21 0 22/02

В 21 0 37/12 (22) Заявлено 090279 (21) 2722014/25-27 с присоединением заявки HP Государственный комитет

СССР ио делан изобретений и открытий (23) Приоритет

Опубликовано 3003,81 Бюллетень МЯ 12 (53) УДК 621.983, .3.037(088 ° 8) Дате опубликования описания 10. 04. 81

С.а.дорохин, Z.Ñ.ÑH»îâ; В.В .инакова и A.И.С сркоас..., I рс

1 ; -- -:.г..

Тох.;;:!»Гд, ., . (72) Авторы изобретения (71) Заявитель

2» »ьЯ » (54} ШТАМП ДЛЯ ВЫТЯЖКИ ЦИЛИНДРИЧЕСКИХ

ИЗДЕЛИИ

Изобретение относится к листовой штамповке.

Известен штамп для вытяжки цилиндрических изделий, содержащий пуансон, матрицу и прижим с роликами, которые контактируют между собой и заключены в обойму. При вращении при жима ролики поворачиваются, разглаживая гофры f1).

Недостатком известного штампа является его конструктивная сложность.

Цель изобретения - упрощение: конструкции штампа.

Для достижения, указанной цели ролики имеют цилиндрическую форму,. расположены горизонтально в радиальных пазах, выполненных в прижиме, и выступают за поверхность прижима на величину равную 0,15

Лз= ь где Э вЂ” диаметр заготовки, Э, — диаметр изделия.

На чертеже показана конструктив- ная схема предложенного штампа.

Штамп состоит иэ вытяжного пуансона 1, матрицы 2, прижима 3 " s нижней части которого s радиальных пазах горизонтально размещены цили- . ндрические ролики, набранные из под-, шипников 4 на оси 5. Ролики высту. пают над поверхностью прижима 3 на величину 0,15 22.= .

Прижим приводйтся во вращение посредством клиноременной передачи б. Передача усилия прижиму для разглаживания гофров осуществляется через опорно кольцо 7 и радиальноупориый подшипник 8. тО Штамп работает следующим образом..

После .установки заготовки 9 на . матрицу 2 и включения пресса, обеспечивается подвод вращающегося вокруг оси пуансона 1 прижима 3 до соприкосновения роликов с заготовкой 9. При создании вытяжного усилия со стороны пуансона 1 на фланцевой части заготовки 9 образуются гофры в пространстве между роликами и поверхностью прижима 3 ° При вращении прижима 3 и создании усилия на прижиме 3 гофры разглаживаются.

Скорость деформирования заготовки

9 пуансоном 1 должна быть согласована. со скоростью вращений прижима 3

25 иэ условия непрерывности и, цесса вытяжки с образованием и раэглажнванием гофра.

Кроме того, предложенная кон струкция позволяет уменьшить силовые

30 характеристики процесса при раэгла81бб18

Формула изобретения

Составитель М.Мнщенкова

Редактор П.Макаревич Техред Н.Майорош

Корректор О. Билак

Заказ 1112/11 Тираж 888

ВНИИПИ Государственного комиТета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 живании .гофров, так как усилие на прижиме концентрируется на небольшой"т лощадке (по линии).

Штамп для вытяжки цилиндрических иэделий, содержащий пуансон, матрицу и связанный с приводом вращения прижим, снабженный на обращенной к заготовке стороне роликами, о т л и ч а ю шийся тем, что, с целью упрощения конструкции, ролики имеют цилиндрическую форму, расположены горизонтально в радиальных пазах, выполненных в прижиме, и выступают эа поверхность прижима на величину, равную 0,15 ZÚ=,ÈÜ где > — диаметр заготовки; р - диаметр иэделия.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке 9 2524478, кл. В 21 0 22/02, 20.08.77 (прототип).
