Реферат

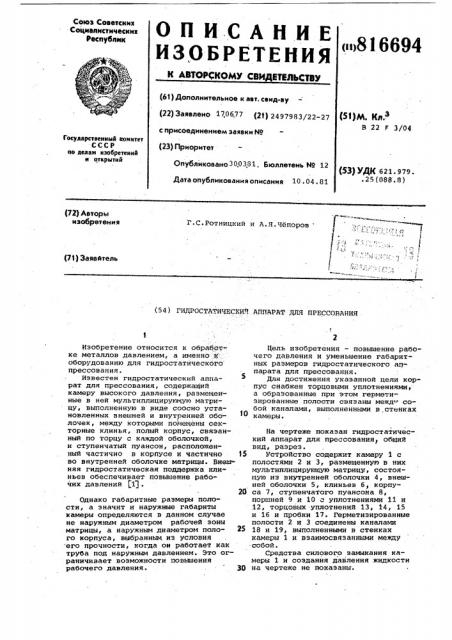

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик ои816694

К АВТОР(:КОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву (51) М. Кл.з

В 22 F 3/04 (22) Заявлено 170677 (21) 2497983/22-27 с присоединением заявки йо (23) Приоритет

Государственный комитет

СССР оо делам изобретений н открытий

Опубликовано 300381. Бюллетень N9 12

Дата опубликования описания 10 ° 04. 81 (53) УДК 621 979

° 25 (088 .8 ) (72) Авторы изобретения

Г.С.Ротницкий и A.ß.×ånoðîâ (71) Заявитель (54) ГИДРОСТАТИЧЕСКИЙ

У

На чертеже показан гидростатический аппарат для прессования, общий вид, разрез.

Устройство содержит камеру 1 с полостями 2 и 3, размещенную в них мультиплицирующую матрицу, состоящую из внутренней оболочки 4, внешней оболочки 5, клиньев 6 корпуса 7, ступенчатого пуансона 8, поршней 9 и 10 с уплотнениями 11 и

12, торцовых уплотнений 13, 14, 15 и 16 и пробки 17. Герметиэированные полости 2 и 3 соединены каналами

18 и 19, выполненными в стенках камеры 1 и взаимосвязанными между собой.

Средства силового замыкания камеры 1 и создания давления жидкости на чертеже не показаны.

Изобретение относится к обработке металлов давлением, а именно к: оборудованию для гидростатического прессования.

Известен гидростатнческий аппарат для прессования, содержащий камеру высокого давления, размещенные в ней мультиплицирующую матрицу, выполненную в риде соосно установленных внешней и внутренней оболочек, между которыми помещены секторные клинья, полый корпус, связанный по торцу с каждой оболочкой, и ступенчатый пуансон, раоположенный частично в корпусе и частично 15 во внутренней оболочке матрицы. Внеш няя гидростатическая поддержка клиньев обеспечивает повышение рабочих давлений (1J.

2а

Однако габаритные размеры полости, а значит и наружные габариты камеры определяются в данном случае не наружным диаметром рабочей эоны матрицы, а наружным диаметром полого корпуса, выбранным из условия его прочности, когда ои работает как труба под наружным давлением. Это ограничивает воэможности повышения рабочего давления.

АППАРАТ ДЛЯ ПРЕССОВАНИЯ

Цель изобретения — повышение рабочего давления и уменьшение габаритных размеров гидростатического аппарата для прессования. ,Цля достижения указанной цели корпус снабжен торцовыми уплотнениями а образованные при этой герметизированные полости связаны межд- собой каналами, выполненными в стенках камеры.

816694

Формула изобретения

18

Гидростатический аппарат работает следующим образом.

Полости 2 и 3 заполняют жидкостью, а в рабочую полбсть 20 помещают заготовку и заполняют полость рабочей средс 9. В полость 2 устанавливается пробка 17 и камера закрывается средствами замыкания. Затем в полостях 2 и 3 камеры 1- создается давление, например, с помощью мультипликатора, после чего перемещают пуансон 8 с поршнем 10.

В результате в рабочей полости 20 благодаря мультипликации создается более высокое давление среды, чем давление жидкости в полости 2 камеры 1. При этом давление жидкости передается только на торцы корпуса 7, т.е. он нагружается только осевым напряжением и величина давления гидростатической поддержки ограничена только пределом прочности на сжатие материала корпуса, клиньев и пуансона. Это позвол: ет повысить давление в рабочей полости матрицы, или увеличить внутренний диаметр рабочей полости, или при .увеличении и того и другого сохранить или уменьшить габаритные ! размеры установки..Гидростатический аппарат для пресСования, содержащий камеру высокого давления, размещенные в ней мультиплицирующую матрицу, выполненную в виде соосно установленных внешней и внутренней оболочек, между которыми помещены секторные клинья, полый корпус, связанный по торцу с каждой оболочкой, и ступенчатый.пуансон, расположенный частично в корпусе и частично во внутренней оболочке матрицы, о т л и ч а юtq и и с я тем, что, с целью повышения рабочего давления и умень%ения габаритных размеров, корпус снабжен торцовыми уплотнениями, а образованные при этом герметизированные Полости связаны между собой каналами, выполненными.в стенках камеры.

Источники информации, принятые во внимание при экспертизе

1. Патент Великобритании

9 1.110.235, кл. H 3 Р, опублик. 1965.
