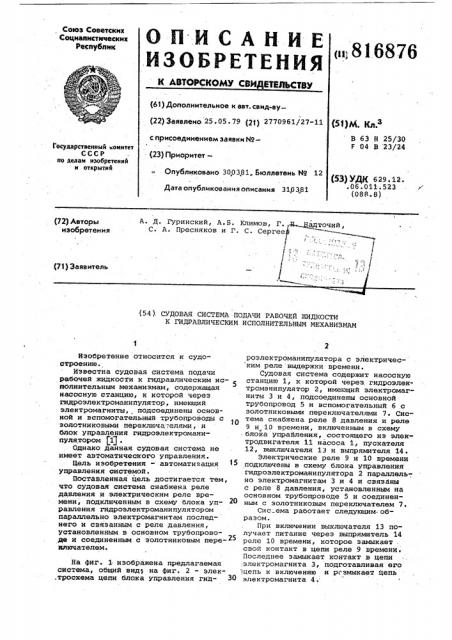

0lHИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцнаинстнческих

Республик от 816876 (61) Дополнительное к авт. свид-ву1 (22) 3аявлено 25.05.79 (21) 27709б1/27-11 р )м. кл.

В 63 Н 25/30

F 04 В 23/24 с присоединением заявки М9(23) ПриоритетОпубликовано 300381,. Бюллетень NP 12

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 629.12. .Об.011.523 (088.8) Дата опубликования описания 310381

A - Д. Гуринский, А. Б. КлимОВ, Г.,44 (адточий, С. A. Пресняков и Г. С. СеРгее»

1. т ,=:/

/ (72) Авторы изобретения (73) Заявитель (54). СУДОВАЯ СИСТЕМА ПОДАЧИ РАБОЧЕЙ ХИДКОСТИ

К ГИДРАВЛИЧЕСКИМ ИСПОЛНИТЕЛЬНЫМ МЕХАНИЗМАМ

Изобретение относится к судо" строению.

Известна судовая система подачи рабочей жидкости к гидравлическим ис5 полнительным механизмам, содержащая насосную станцию, к которой через гидроэлектроманипулятор, имеющий электромагниты, подсоединены основной и вспомогательный трубопроводы с золотниковыми переключа -.елями, и блок управления гидроэлектроманицулятором (1J .

Однако данная судовая система нв имеет автоматического управления.

Цель изобретения " автоматизация управления системой.

Поставленная цель достигается тем, что судовая система снабжена реле давления и электрическим реле времени, пОдключенным в схему блока управления гидроэлвктроманипулятором параллельно электромагнитам последнего и связанным с реле давления, установленным в основном трубопроводе и соединенным с золотниковым пере-25 ключателем.

На фиг. 1. изображена предлагаемая система, общий вид; на фиг. 2 — элек.тросхема цепи блока управления гид2 роэлектроманипулятора с электричес ким реле выдержки времени.

Судовая система содержит насосную станцию 1, к которой через, гидроэлектроманипулятор 2, имеющий электромагниты 3 и 4, подсоединены основной трубопровод 5 и вспомогательный б о золотниковыми переключателями 7. Сис" тема снабжена реле S давления и реле

9 и 10 времени, включенным в схему блока упраттления, состоящего из электродвигателя 11 насоса 1, пускателя

12, выключателя 13 и выпрямителя 14 .

Электрические реле 9 и 10 времени подключены в схему блока управления гндроэлектроманипулятора 2 параллель-. но электромагнитам 3 и 4 и связаны с реле 8 давления, установленным на основном трубопроводе 5 и соединенным с золотниковым переключателем 7.

Сис ема работает следующим- образом.

При включении выключателя 13 получает питание через выпрямитель 14 реле 10 времени, которое замыкает . свой контакт в цепи реле 9 времени.

Последнее замыкает контакт в цепи

;электромагнита 3, подготавливая его цепь к включению и размыкает цепь электромагнита 4.

816876

Для запуска насоса нажимается кнопка "Пуск" на магнитном пускателе 12, в результате чего срабатывает его коитактор, который главными контактами подключает двигатель насоса к сети, б рк-контактом включает электромагнит 3,, а другим блок-контактом разрывает цепь реле 10 времени. Последнее с выдержкой времени, достаточной для создания рабочего давления в гидросистеме, размыкает свой контакт в цепи реле 9, которое, однако, не отключается, так как замыкается контакт реле 8 давления, шунтирующий контакт реле 9 времени.

Таким образом, гидросистема, в которой основной трубопровод опреде- lS лен открыванием .гидроэлектроманипулятора в результате срабатывания

; электромагнита 3, введена в рабочее состояние.

В случае падения давления в тру- Щ боароводе 5 реле 8 давления, установленное на нем, срабатывает v разрывает цепь реле 9 времени, которое с выдержкой времени размыкает цепь электромагнита 3 и замыкает. цепь элек- р тромагнита 4, в результате гидроэлектроманипулятор 2 срабатывает и переключает трубопроводы 5 и 6, поменяв их функции..

Таким образом, предлагаемая система обеспечивает автоматическое переключение ее трубопроводов, Повышает ее надежность и живучесть и предотвращает возможное возникновение пожара и взрыва.

Формула изобретения

Судовая система подачи рабочей жидкости к гидравлическим исполнительным механизмам, содержащая насосную станцию, к которой через гидроэлектроманипулятор, имеющий электромагниты, подсоединены основной и вспомогательный трубопроводы с золотниковыми переключателями, и блок . управления гидроэлектроманипулятором, о. т л и- ч а ю щ а я с я тем, что, с целью автоматизации управления системой, она снабжена реле давления и электрическим реле времени, подключенным в схему блока управления гидроэлектроманипулятором параллельно элект эмагнитам последнего и связанным с реле давления, установленным в основном трубопроводе и соединенным с золотниковым переключателем.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 632610, кл. В 63 В 13/00, 1977.
