Устройство для дистанционногоуправления шахтными конвейернымилиниями

Устройство для дистанционногоуправления шахтными конвейернымилиниями

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Реслублкк

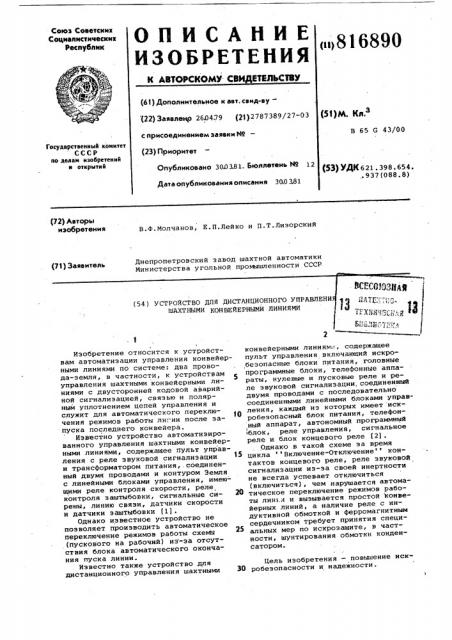

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТИЛЬСТВУ (u)816890 (61) Дополнительное к авт. свид-ву (22) Заявлеир 260479 (21) 2787389/27-ОЗ с присоединением заявки Ho— (23) Приоритет

Опубликовано ЗОЛ 3.81. Бюллетень No 12

Дата опубликования описания 300 381 (51)М. Кл.з

В 65 G 43/00

Государственный комнтет

СССР но делам нзобретеннй н открытнй (53) УДК 621 398.654. ,. 937 (088. 8) (72) Авторы изобретения

В.Ф.Молчанов, Е.П.Лейко и П.Т.Лиэорский

Днепропетровский завод шахтной автоматики

Министерства угольной промышленности СССР (71) Заявитель

Изобретение относится к устройствам автоматизации управления конвейерными линиями по системе: два провода-земля, в частности, к устройствам управления шахтными конвейерными линиями с двусторонней кодовой аварийной сигнализацией, связью и полярным уплотнением цепей управления н служит для автоматического переключения режимов работы ликии после запуска последнего конвейера.

Известно устройство автоматизированного управления шахтными конвейерными линиями, содержащее пульт управления с реле звуковой сигнализации и трансформатором питания,.соединенный двумя проводами и контуром Эемля с линейными блоками управления, имеющими реле контроля скорости, реле контроля эаштыбовки, сигнальные си- 2О рены, линию связи, датчики скорости и датчики заштыбовки (11.

Однако известное устройство не позволяет производить автоматическое переключение режимов работы схема (пускового на рабочий) иэ-за отсутствия блока автоматического окончания пуска линии.

Известно также устройство для дистанционного управления шахтными ЗО конвейерными линиям«, содержащее пульт управления включающий искробезопасные блоки питания, головные программные блоки, телефонные аппараты, нулевые и пусковые реле и реле звуковой сигнализации, соединенный двумя проводами с последовательно соединенными линейными блоками управления, каждый иэ которых имеет искробезопасный блок питания, телефонный аппарат, автономный программный блок, реле управления, сигнальное реле и блок концевого реле (2).

Однако в такой схеме за время цикла Включение-Отключение контактов концевого реле, реле звуковой сигнализации иэ-за своей инертности не всегда успевает отключиться (включиться), чем .нарушается автоматическое переключение режимов работы лин .л и вызывается простой конвейерных линий, а наличие реле с индуктивной обмоткой и ферромагнитным сердечником требует принятия специальных мер по искрозащите, в частности, шунтирования обмотки конденсатором.

1(ель изобретения — повышение искробеэопасности и надежности.

816890

Цель достигается тем, что каждый линейный блок снабжен ключевой схе- мой на тиристоре и элементом задержки на выключение тиристора, шунтирующего цепь реле звуковой сигнализации, прячем анод тиристора заземлен, управляющий электрод соединен через резистор и диод с первым проводом, а катод соединен со вторым проводом.

На чертеже показана схема устройства для дистанционного автоматизированного управления шахтными конвейерными линиями,к которой подключена схема блока автоматического оконча-. ния пуска конвейерной линии на тиристоре с цепью задержки на отключение тиристора.

Устройство состоит из пульта 1 управления и линейных блоков 2 управления (на чертеже показан последний 20 блок управления 2) . Пульт содержит искробезопасный блок 3 питания, головное программное устройство 4,.телефонный аппарат 5, реле б звуковой сигнализации с диодами 7 и 8, резистором 9 и пусковое реле 10. Пульт 1 управления и линейные блоки 2 соединены двумя голыми проводами A-A и Б- Б.

Каждый линейный блок имеет свой искробезопасный блок 11 питания, телефонный аппарат 5, автономное программное устройство 12, реле 13 управления, включенное в разомкнутый мост из диодов 14-17, сигнальное реле 18 с последовательно включенным диодом 19, кнопку Сигнал 20 с диодом 21, диод 22 экстренного прекращения пуска линии и блок автоматического окончания пуска линии, содержащий ключевую схему на тиристоре

23 с цепью задержки на отключение 40 тиристора (сопротивление 24 и конденсатор 25, сопротивление 26 и диод

27 пусковой полярности).

Устройство работает следующим о6разом. 45

При наличии напряжения питания включается реле б звуковой сигнализации, при этом размыкается его контакт 28, что не позволяет включиться сигнальным реле 18, и в блоках 2 управления, т.е. вдоль линии, звуковой сигнал не подаетая.

При воздействии на кнопку Пуск

29 пульта 1 управления срабатывает пусковое реле 10, подключенное к зажимам а-б искробезопасного источника 3 питания, которое своим контактом 30 совместно с контактами 31 и

32 шунтирует через переменный резистор 33 кнопку Пуск 29.

Замыкание контакта 34 обеспечива- 60 ет подачу питания на обмотки сигнальных реле 18. Каждое реле контактом

35 подает питание на свою сигнальную сирену, т,е. вдоль линии подается предупредительный звуковой сигнал . 65

После окончания выдержки времени на подачу предупредительного сигнала срабатывает пусковое реле времени программного устройства 4 и контактами 36 и 37 подает пусковую полярность в цепь управления реле 13. От зажима а источника 3 к проводу A-A прикладывается плюс, от зажима б источника к проводу Б-Б минус °

Реле 13 первого конвейера срабатывает и контактом 38 отключает диод 22 от провода A-A, контактом 40 замыкает цепь управления пускателя привода конвейера. Контактор пускателя замыкает свой блок-контакт 41 в цепи моста из диодов 1.4-17.

С началом движения рабочего органа конвейера сигнал от датчика 42 скорости поступает на вход реле .скорости, входящего в автономное программное устройство 12. По истечении заданной выдержки времени реле скорости срабатывает, замыкая свой контакт 43 в цепи привода A-A.

Таким образом, подается пусковая полярность на следующий блок 2 управления, запуск которого происходит аналогично описываемому.

После окончания запуска последнего конвейера срабатывает его реле скорости, а следовательно, и ключевая схема на тиристоре 23. Тиристор 23 шунтирует цепь питания реле 6 звуковой сигнализации с постоянной времени задержки на отключение реле б конденсатор 25, резистор 24, в результате чего реле б дтключается, отключая своим контактом обмотку пускового реле времени, а контактом 32 — реле 10, Реле времени размыкающими контактами 44 и 45 подает в линию связи напряжение рабочей полярности,т.е.от зажима а к приводу Б-Б подключается плюс, а от зажима б к проводу

А-А минус источника питания цепей управления.

С изменением полярности реле 13 остаются включенными. через диоды 15 и 16 и контакты 38, 41, 43, 46, а тиристор отключается,так как он оказывается запертым отрицательным напряжением рабочей полярности.

Отключение тиоистора приводит к включению реле б — прекращению звукового сигнала, т.е. система переходит на режим нормальной работы.

Применение блока автоматического окончания пуска линии с цепью эадержки на отключение тиристора в предлагаемом устройстве имеет ряд преимуществ в сравнении с известным так как в схеме улучшены искробезопасные параметры блока — отсутствует реле с индуктивной обмоткой и ферромагнитным сердечником. Повышена надежность работы устройства, так как наличие цепи задержки на отключение тиристора конмпенсирует инертность реле б, которое успевает производить

816890

Формула изобретения

Составитель E.Eëèçàðñâ

Редактор М.Ткач Техред A.Ñàâêà Корректор О.Билак

Заказ 1140/24 Тираж 842 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1130 35, Москва, Ж-35, Раушская наб. д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 автоматическое переключение режимов работы линии, а следовательно, ликвидирует простои конвейерных линий.

Устройство для дистанционного управления шахтными конвейерными линиями, содержащее пульт управления, включающий искробезопасные блоки питания и головные программные блоки, телефон- ные аппараты, нулевые и пусковые реле звуковой сигнализации, соединенный двумя проводами с последовательно соединенными линейными блоками управления, каждый нз которых имеет 15 искробезопасный блок питания, телефонный аппарат, автономный программный блок, реле управления, сигнальное реле и блок концевого реле, о т л и « ч а ю щ е е с я тем, что, с целью повышения искробезопасности и надежности, каждый линейный блок снабжен ключевой схемой на тирксторе и элементом задержки на выключение тирис" тора, шунтирующего цепь реле звуковой сигнализации, причем анод тиристора заземпен, управляющий электрод соединен через резистор и диод с первым проводом, а катод соединен со вторым проводом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 208070, кл. G 05 G 19/08, 1966.

2,. Авторское свидетельство СССР

9 359728, кл. В 65 G 45/00, 1970.
