Реферат

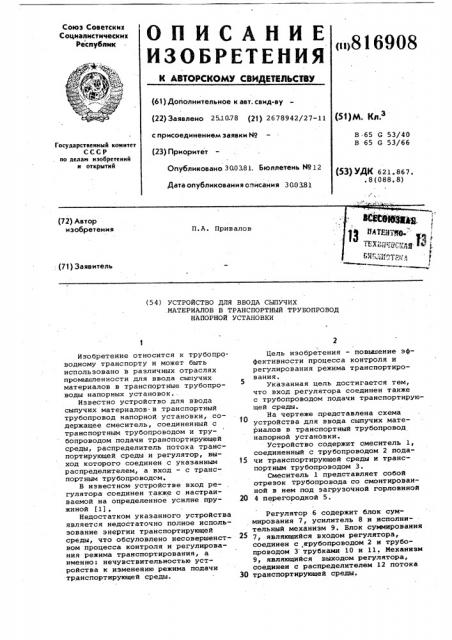

QnИС НИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскии

Социалистических

Республик и>816908

© (61) Дополнительное к авт. саид-ву (22) Заявлено 25.1078 (21) 2678942/27-11 с присоединением заявки Йо (23) Приоритет

Опубликовано 3003,81. Бюллетень N912 (51)М. Клз

В 65 G 53/40

В 65 G 53/66

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 621..867., 8 (088. 8) Дата опубликования описания 300381 (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВВОДА СЫПУЧИХ

МАТЕРИАЛОВ В ТРАНСПОРТНЫЙ ТРУБОПРОВОД

НАПОРНОЙ УСТАНОВКИ

Изобретение относится к трубопроводному транспорту и может быть использовано в различных отраслях промышленности для ввода сыпучих материалов в транспортнЫе трубопроводы напорных установок..

Известно устройство для ввода сыпучих материалов-в транспортный трубопровод напорной установки, содержащее смеситель, соединенный с транспортным трубопроводом и трубопроводом подачи транспортирующЕй среды, распределитель потока транспортирующей среды и регулятор, выход которого соединен с указанным распределителем, а вход — с транспортным трубопроводом.

В известном. устройстве вход регулятора ссединен также с настраиваемой на определенное усилие пружиной (1), Недостатком указанного устройства является недостаточно полное использование энергии транспортирующей среды, что обсуловлено несовершенством процесса контроля и регулирования режима транспортирования, а именно: нечувствительностью устройства к изменению режима подачи транспортирующей среды.

Цель изобретения — повышение эффективности процесса контроля и регулирования режима транспортирования.

Указанная цель достигается тем, что вход регулятора соединен также с трубопроводом подачи транспортирующей среды.

На чертеже представлена схема устройства для ввода сыпучих материалов в транспортный трубопровод напорной установки.

Устройство содержит смеситель 1, соединенный с трубопроводом 2 пода15 чи транспортирующей среды и транспортным трубопроводом 3, Смеситель 1 представляет собой отрезок трубопровода со смонтированной в нем под загрузочной горловиной

20 4 перегородкой 5.

Регулятор 6 содержит блок суммирования 7, усилитель 8 и исполнительный механизм 9. Блок суммирования

7, являющийся входом регулятора, соединен с,крубопроводом 2 и трубопроводом 3 трубками 10 и 11. Механизм

9, являющийся выходом регулятора, соединен с распределителем 12 потока

30 транспортирующей среды.

816908

Формула изобретения

ВНИИПИ Заказ 1132/25 Тираж 842 Подписное

Филиал ППП "Патент", r.Óæãoðoä, ул.Проектная,4

Устройство работает следующим об.разом.

В исходном положении сыпучий материал под действием гравитации подают на перегородку 5 и он заполняет пространство над ней, Распределитель 12 потока транспортирующей среды находится в нижнем положении, препятствуя транспортирующей среде протекать под перегородкой 5.

При подаче транспортирующей среды с давлением Р„ материал подается в трубопровод.3, благодаря чему дав ление Р>, потребное для проталкивания суспензии по трубопроводу 3, повышается. Давления Р, и Р> воспринимаются блок м 7. По мере подачи материала в трубопровод 3 давление

Р возрастает, приближаясь к значению Р„ . Блок 7 выдает сигнал, равный разности Р -Р, который усиливается усилителем 8 и поступает .на механизм 9. В свою очередь механизм

9 перемещает распределитель 12, открывает доступ транспортирующей среде под перегородку 5, одновременно с этим уменьшает подачу транспортирующей среды над перегородкой 5, чем уменьшает подачу материала в трубопровод 3, следовательно, и возрастайте ;(скорость роста) давления

- Р, Легулятор настраивают на под.:держание значения Р, близкого к Р1, чем достйгается полная загрузка потока транспортирующей среды сыпучим материалом, т,е. полное использование энергии носителя, Использование предлагаемого устройства особенно эффективно на труднотранспортируемых материалах с высоко изменчивыми транспортными свойствами, как например апатитовый и фосфоритовый концентраты, бетон и дрe

Устройство для ввода сыпучих материалов в транспортный трубопровод напорной установки, содержащее

15 смеситель, соединенный с транспортным трубопроводом и трубопроводом подачи транспортирующей среды, распределитель потока транспортирующей среды и регулятор, выход которо2O ro соединен с указанным распределителем, а вход — с транспортным трубопроводом, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности процесса контроля и регу лирования режима транспортирования, вход регулятора соединен также с трубопроводом подачи транспортирующей среды.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 546541 кл. В 65 G 53/66, 1975 (прототип).
