Реферат

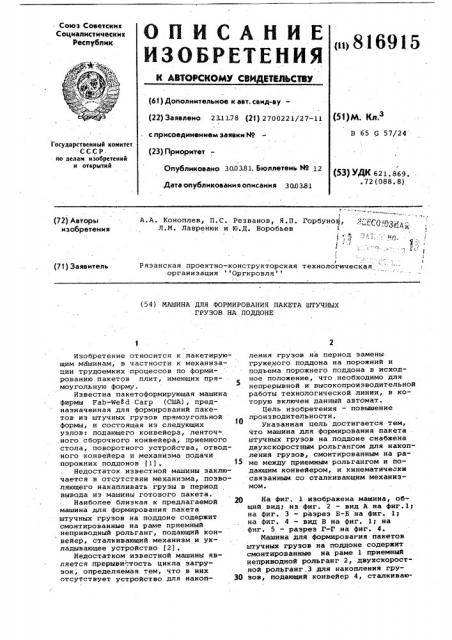

()816915

Союз Советских

Социалистических

Республик

)P@Q (61) Дополнительное к авт. саид-ву— (22) Заявлено. 23.11.78 (21) 2700221/27-11 (51)М. Кл.

В 65 G 57/24 с присоединением заявки йо

Государственный комитет

СС.С Р но делам изобретений и открытий (23) Приоритет

Опубликовано 3003.81. Бюллетень 89 12 (53) УДК 621. 869. .72(088,8) .Дата опубликования описания 300381 (72) Авторы изобретения

A.A ° Коноплев, П.С, Реэванов, Я.П.

Л.М. Лавренюк.и Ю.Д. Воробьев

Рязанская проектно-конструкторская органиэация Оргкровля (71) Заявитель (54) МАШИНА ДЛЯ ФОРМИРОВАНИЯ IIAKETA ШТУЧНЫХ

ГРУЗОВ HA ПОДДОНЕ ления грузов на период замены груженого поддона на порожний и подъема порожнего поддона в исходное положение, что необходимо для непрерывной и высокопроизводительной работы технологической линии,. в которую включен данный автомат.

Пель изобретения — повышение производительности. указанная цель достигается тем, что машина для формирования пакета штучных грузов на поддоне снабжена двухскоростным рольгангом для накопления грузов, смонтированным на раме между приемным рольгангом и подающим конвейером, и кинематически связанным со сталкивающим механизмом.

На фиг. 1 изображена машина, общий виду на фиг. 2 — вид А на фиг.1у на фиг. 3 — разрез Б-Б на фиг. 1; на фиг. 4 — вид В на фиг. 1; на фиг. 5 - разрез Г-Г на фиг. 4.

Машина для формировагия пакетов штучных грузов на поддоне содержит смонтированные на раме 1 приемный неприводной рольганг 2, двухскоростной рольганг,3 для накопления грузов, подающий конвейер 4, сталкиваюИзобретение относится к пакетирующим мЖаинам, в частности к механизации трудоемких процессов по формированию пакетов плит, имеющих прямоугольную форму.

Известна пакетоформирующая машина фирмы Fab-ИеВЙ Carp (США), предназначенная для формирований пакетов иэ штучных грузов прямоугольной формы, и состоящая иэ следующих узлов: подающего конвейера, ленточ .ного сборочного конвейера, приемного стола, поворотного устройства, отводного конвейера и механизма подачи порожних поддонов j1), 15

Недостаток известной машины заключается в отсутствии механизма, позволяющего накапливать грузы в период вывода иэ машины готового пакета.

Наиболее близкая к предлагаемой машина для формирования пакета штучных грузов на поддоне содержит смонтированные на раме приемный неприводный рольганг, подающий конвейер, сталкивающий механизм и укладывающее устройство (2).

Недостатком известной машины является прерывистость цикла загрузок, определяемая тем, что в них отсутствует устройство для накоп- 30

Горбунон, ".„";=(уело; "ь:, н0

1 "" ьь

1 1 технологическая

816915 щий механизм 5 и укладывающее уст,ройство.

Двухскоростной рольганг 3 для накопления грузов содержит ролики

6 со звездочками 7, приводимыми во врацение посредством цепи 8, огибающей звездочки 7, от привода 9 °

Сталкивающий механизм 5 представляет собой цепной толкатель 10,содержащий ведущий вал 11 и ведомый вал 12, и кинематически связанный

/ с двухскоростным рольгангом 3 для .накопления грузов посред гвом цепи

13 и управляемой муфты 14. На предпоследнем ролике двухскоростного рольганга 3 свободно врацается двойная звездочка, которая связана с цепями 13 и 8.

УкладывающеЕ устройствб содержит тележку 15 с приемными. вилами 16, смонтированную с возможностью возвратно-поступательного движения по направляющим 17 от привода. 18 посредством цепи 19, и ограничитель

20, подъемно-опускную каретку 21 с вилами 22, установленную в вертикальных -направляющих 23 с воэможностью перемещения по ним от привода

24 посредством цепей 25, магазин 26 запаса порожних поддонов, содер.жащий механизм 27 поштучной выдачи поддонов, подвижную каретку 28 с вилами 29 и выдающий конвейер 30 поддонов, кинематически связанный с выдающим конвейером 31 сформированного пакета посредством цепи 32, приводимой в движение от привода 33 °, С целью формирования пакета с перевязкой вертикальных стыков, укладывающее устройство снабжено подъемно-поворотным соответственно от приводов 34 и 35 механизмом Зб, Поворотные поддоны 37 загружаются в магазин 26 запаса поддонов электропогрузчиком.

Машина монтируется таким образом, что пакетируемые грузы, например, плиты 38 с конвейера 39 формования плит поступают непосредственно на приемный неприводной рольганг 2. .Машина работает следующим образом °

В исходном положении тележка 15 с вилами 16 выдвинута в крайнее правое положение, а подъемно-опускная каретка 21, на вилах 22 которой установлен порожний поддон 37, поднята в крайнее верхнее положение.

Плита 38 с конвейера 39 формирования плит поступает на приемный неприводныл рольганг 2, длина которого равна длине плиты 38. Каждая последующая плита, воздействуя на предыдущую, подает ее на двухскоростной рольганг 3 для накопления грузов, нормальная рабочая скорость которого в несколько раз превышает номинальную рабочую скорость конвейера 39 формования .плит. 3а счет значительной разности скоростей образуется разрыв между плитами 38, обеспечивающий работу сталкивающего механизма 5.

Двухскоростной рольганг 3 выдает плиты 38 на подающий конвейер 4, з где происходит ликвидация разрыва между плитами 38, воздействующими на конечный выключатель (не показан), который подает сигнал на включение сталкивающего механизма 5, посредt0 ством управляемой муфты 14. Сталкивающий механизм,5 своим цепным толкателем 10 подает плиты 38 на тележку

15 с приемными виламй 16, Плиты 38, воздействуют на конечный

)$ выключатель (не показан) ограничителя 20, который подает сигнал на включение привода 18, который через цепь 19, перемещает тележку 15 с приемными вилами 16 в крайнее левое

2О положение.

При этом плиты 38 упираются в ограничитель 20 и укладываются на поддон 37. После достижения крайнего левого положения тележка 15 воздействует на конечный выключатель .{не показан), который подает сигнал на возврат тележки 15 в исходное положение и опускание каретки 21 с поддоном 37 и плитами 38 на один шаг, после чего цикл .повторяется с той

ЗО лишь разницей, что для создания жесткости штабеля следуюцая пара плит посредством подъемно-поворотного механизма 36 поворачивается в горизонтальной плоскости на 90О.

35 После укладки необходимого количества плит каретка 21 опускается так, что вилы 22 утапливаются между роликами выдающего конвейера 31 и поддон 37 с плитами опускается на

g() выдающий конвейер 31, после чего конечный выключатель (не показан) подает сигнал на включение привода

ЗЗ и уменьшения скорости двухскоростного рольганга 3. В результате значительного уменьшения скорости движения плит 38 происходит процесс накопления плит 38 с тем, чтобы получить время на смену поддонов и подъема каретки 21 с поддоном 37 в верхнее положение.

После включения привода 33 поддон с пакетом ли 38 перемещается по ,выдающему конвейеру 31 на шаг, а на его место устанавливается порожний у поддон 37 который воздействуя на конечный выключатель (не показан), останавливает привод 33 выдаюцего конвейера 30 и подает сигнал на подъем каретки 21 в исходное положение.

После подъема каретки 21 в исходное положение, она воздействует на конечный выключатель (не показан) и останавливает привод 24 и подает сигнал на увеличение скорости двух5, 816915 скоростного рольганга 3 и процесс укладки плит 38 повторяется.

Одновременно с началом процесса укладки плит происходит процесс выдачи порожних поддонов 37 из магазина 26 запаса порожних поддонов.

При этом пакет порожних поддонрв 37 лежит на вилах 29 подвижной каретки

28, а механизм 27 поштучной выдачи поддонов отсекает от пакета один поддон 37, после чего каретка 28 с вилами 29 и подцоном 37 опускается так, что последний ложится на конвейер 30 выдачи порожних поддонов, и убирается последним из магазина запаса 26 порожних поддонов, после чего каретка 28 с вилами 29 поднимается в верхнее положение и подпирает пакет поддонов 37 снизу.

Формула изобретения Мешина для формирования пакета штучных грузов на поддоне, содержащая смонтированные на раме приемный неприводной рольганг, подающий конвейер, сталкивающий механизм и укладывающее устройство, о т л и ч а ющ а я с я тем, что с целью повышения производительности, она снабжена двухскоростным рольгангом для накопления грузов, смонтированным на раме между приемным рольгангом и подающим конвейером, и кинематически связанным со сталкивающим ме 0 ханизмом.

Источники информации, принятые во внимание при экспертизе

1. Ридель А;Э., Ридель Э.И.

15 Пакетоформирующие и пакетораэборные машины-автоматы. М., 1969, с. 26-28.

2. Машины для формирования, крепления и разборки штучных грузов.

Каталог, НИИинформтяжмаш, М., 1975, Щ с. 24-33.

816915 фиг. 5
