Способ теплотехнических испытанийкондиционера

Способ теплотехнических испытанийкондиционера

Иллюстрации

Показать все

Реферат

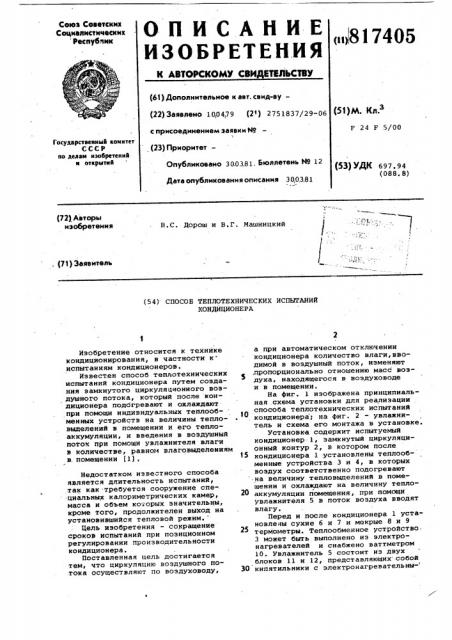

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОУСКОМУ СВИДЕТЕЛЬСТВУ

Союз Севетскнх

Соцналнстнческнх

Веспублнн (iE)1817405 (61) Дополнительное к авт. свид-ву— (22) Заявлено 100479 (2 ) 2751837/29-06 (51)М. Кл з с присоединением заявки М

F 24 F 5/00

Государствеииый комитет

СССР ио делам изобретеиий и открытий. (23) Приоритет(53) УДК 697. 94 (088. 8) Опубликовано 3003.81, Бюллетень И9 12

Дата опубликования описания 3003.81 (72) Авторь изобретения

В.С. Дорош и В.Г. Машницкий (71) Заявитель (54) СПОСОБ ТЕПЛОТЕХНИЧЕСКИХ ИСПЫТАНИЙ

КОНДИЦИОНЕРА

Изобретение относится к технике кондиционирования, в частности к испытаниям кондиционеров.

Известен способ теплотехнических испытаний кондиционера путем создания замкнутого циркуляционного воздушного потока, который после кондиционера подбгревают и охлаждают при помощи индивидуальных теплооб- . менных устройств на величины тепловыделений в помещении и его теплоаккумуляции, и введения в воздушный поток при помощи увлажнителя влаги в количестве, равном влаговыделеииям в.помещении (1).

Недостатком известного способа является длительность испытаний, .так как требуется сооружение специальных калориметрических камер, масса и объем ко;-орых значительны, кроме того, продолжителен выход на установившийся тепловой режим.

Цель изобретения — сокращение сроков испытаний при позиционном регулировании производительности кондиционера.

Поставленная цель достигается тем, что циркуляцию воздушного потока осуществляют по воздуховоду, а при автоматическом отключении кондиционера количество влаги,вводимой в воздушный поток, изменяют ,пропорционально отношению масс воздуха, находящегося в воздуховоде и в помещении.

На фиг. 1 изображена принципиальная .схема установки для реализации способа теплотехнических испытаний кондиционера ; на фиг. 2 — увлажнитель и схема его монтажа в установке.

Установка содержит испытуемый кондиционер 1, замкнутый циркуляционный контур 2, в котором после кондиционера 1 установлены теплообменные устройства 3 и 4, в которых воздух соответственно подогревают на величину тепловыделения в помещении и охлаждают на величину теплоаккумуляции помещения, при помощи увлажнителя 5 в поток воздуха вводят влагу.

Перед и после кондиционера 1 установлены сухие 6 и 7 и мокрые 8 и 9 термометры. Теплообменное устройство.

3 может быть выполнено из электронагревателей и снабжено ваттметром

10. Увлажнитель 5 состоит из двух блоков 11 и 12, представляющих собой

30 кипятильники с электронагревательны-

817405 ми элементами 13,.подключенными к источнику регулируемого напряжения.

Мощность, потребляемая блоками, измеряется ваттметрами 14.

Блок 11 непосредственно подключен к воздушному тракту 2. Блок 12 соединен с воздушным трактом 2 через соленоидный клапан 15, а с атмосферой - через соленоидный клапан 16.

Катушки клапанов 15 и 16 соЕдинены с питающим напряжением контактамн 17. и 18 реле 19. Катушка 20 реле 19 соединена с контактором 21 кондиционера 1, к которому подведено питающее напряжение.

Способ осуществляется следующим образом. воздух с параметрами, контролируемыми по сухому 6 и мокрому 8 термометрам, поступает в кондиционер 1, где обрабатывается. Параметры воздуха на выходе иэ кондиционера 1 контролируют сухим 7 и мокрым термометрами.

Затем воздух подается в теплообменное устройство 3, где воспринимает тепло, равное тепловыделениям в помещении, теплоподвод контролируют с помощью ваттметра 10, далее воздушный поток поступает в увлажнитель 5.

Здесь в воздух вводят влагу в количестве, равном влаговыделениям в помещении, и он поступает в теплообменное устройство 4.

На блоке 11 увлажнителя 5 по . ваттметру 14 устанавливают мощность, обеспечивающую влаговыделения при стоянке кондиционера 1, а на блоке 12 — мощность, обеспечивающую недостающее количество влаги для имитации влаговыделений при работе кондиционера.

При включении кондиционера 1 конI тактор 21 замыкается, при этом на катушку 20 реле 19 поступает напряжение, контакт 17 эаыыкается, а контакт 18 размыкается, соленоидный клапан 15 открывается, а клапан 16 закрывается. Увлажнитель 5 подает в воздушный поток влагу в количестве равном влаговыделениям в помещении.

При отключении кондиционера контактор 21 размыкается, катушка 20 реле 19 обесточивается, контакт 17 размыкается, а контакт 18 замыкается, и соответственно закрывается клапан 15 на канале подачи влаги в воздушный тракт, а клапан 16 откры5 вается и влага из блока 12 поступает в атмосферу. При этом увлажнитель 5 подает в воздушный поток влагу в количестве, пропорциональном отношению масс воздуха, находящегося в

1О воздуховоде контакта 2 и s помещении, для которого предназначен кондиционер.

Предлагаемый способ позволяет сократить сроки проведения испытаний, так как для его реализации не тре1 буется дорогостоящих, громоздких и инерционных калориметрических камер.

Формула изобретения

Способ теплотехнических испытаний кондиционера путем создания эамкну рого циркуляционного воздушного

yg потока, который после кондиционера подогревают и охлаждают при помощи индивидуальных теплообменных устройств на величины тепловыделений в помещении и его теплоаккумуляции, и введения в воздушный поток при

ЗЕ помощи увлажнителя влаги в количестве, равном влаговыделениям в помещении, отличающийся тем, что, с целью сокращения сроков испытаний при позиционном регулировании производительности кондиционера, циркуляцию воздушного потока осуществляют по воздуховоду, а при автоматическом отключении кондиционера количество влаги, вводимой в воздушный поток, 40 изменяют пропорционально отношению масс воздуха, находящегося в воздуховоде и в помещении, Источники информации, принятые во внимание прн экспертизе

1. Захаров Ю.В. Судовые установки кондиционирования воздуха и холодильные машины. Л., Судостроение, 1972, с. 529-530,
