Класс 76b, 18

И 81819 ссср

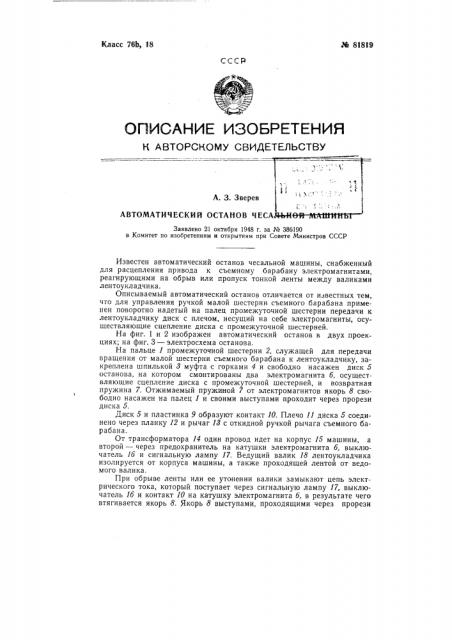

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. 3. Зверев

АВТОМАТИЧЕСКИИ ОСТАНОВ ЧЕ

Заявлено 21 октября 1948 г. за ¹ 38б190 в Комитет по изобретениям и открытиям при Совете Министров СССР

Известен автоматический останов чесальной машины, снабженный для расцепления привода к съем ному барабану электромагнитами, реагирующими на обрыв или пропуск тонкой ленты между валиками лентоукладчика.

Описываемый автоматический останов отличается от известных тем, что для управления ручкой малой шестерни съемного барабана применен поворотно надетый на палец промежуточной шестерни передачи к лентоукладчику диск с плечом, несущий на себе электромагниты, осуществляющие сцепление диска с промежуточной шестерней.

На фиг. 1 и 2 изображен автоматический останов в двух проекциях; на фиг. 3 — электросхема останова.

На пальце 1 промежуточной шестерни 2, служащей для передачи вращения от малой шестерни съемного барабана к лентоукладчику, закреплена шпилькой 8 муфта с горками 4 и свободно насажен диск 5 останова, на котором смонтированы два электромагнита 6, осуществляющие сцепление диска с промежуточной шестерней, и возвратная пружина 7. Отжимаемый пружияой 7 от электромагнитов якорь 8 свободно насажен на палец 1 и своими выступами проходит через прорези диска 5.

Диск 5 и пластинка 9 образуют контакт 10. Плечо 11 диска 5 соединено через планку 12 и рычаг И с откидной ручкой рычага съемного барабана.

От трансформатора 14 один .провод идет на корпус 15 машины, а второй — через предохранитель на катушки электромагнита б, выключатель 16 и сигнальную лампу 17. Ведущий валик 18 лентоукладчика изолируется от корпуса машины, а также проходящей лентой от ведомого валика.

При обрыве ленты или ее утонении валики замыкают цепь электрического тока, который поступает через сигнальную лампу 17, выключатель 16 и контакт 10 на катушку электромагнита б, в результате чего втягивается якорь 8. Якорь 8 выступами, проходящими через прорези № 81819 диска 5, сцепляется с выступами, закрепленными на шестерне 2. Последняя, вращаясь, повертывает также диск 5 с прикрепленным к нему плечом,11, который планкой 12 поворачивает рычаг 13, соединенный с откидной ручкой рычага съемного барабана. Рычаг, освобождаясь, падает, в результате чего прекращается вращение съемного барабана и выпуск ленты.

При заправке машины в работу необходимо включить выключатель

19, поднять рычаг съемного барабана и заправить чесальную ватку в валики лентоукладчика.

Принудительный отвод якоря от электромагнитов при прекращении пропускания через них тока производится горками, 4, неподвижно смонтированными на пальце 1 муфты и взаимодействующими с выступами якоря.

Предмет изобретения

1. Автоматический останов чесальной мацкины, снабженный для расцепления привода к съемному барабану электромагнитами, реагирующими на обрыв или пропуск тонкой ленты между валиками лентоукладчика, отл и ч а ю щи и с я тем, что для управления ручкой малой шестерни съемного барабана применен поворотно надетый на палец промежуточной шестерни передачи к лентоукладчику диск с плечом, несущий на себе электромагниты, осуществляющие сцепление диска с промежуточной шестерней.

2. Форма выполнения останова по п. 1, отл ич а ю ща я с я тем, что на палец промежуточной шестерни передачи к лентоукладчику свободно надет отжимаемый пружиной от электромагнитов диска якорь, снабженный выступами, проходящими через прорези диска и сцепляемыми с выступами на торце промежуточной шестерни при пропускании тока через электромагниты.

3. Форма выполнения останова по п. 1,. отли ч а ю щ а я ся тем, что для принудительного отвода якоря от электромагнита при,прекращении пропускания через них тока применена неподвижно смонтированная муфта с горками, взаимодействующими с выступами.

4. Форма выполнения останова по п. 1, от ли ч ающ а я с я тем, что для разъединения цепи тока электромагнитов после их срабатывания применен скользящий контакт, смонтированный на диске с плечом. № 81819

Фи» 3

Поди. к печ. 25/IХ вЂ” 62 г. Формат бум. 70 Q 108 /ыа

За к. 3014/15 Тираж 200

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Объем 0,35 изд. л.

Цена 5 коп.

Типография, пр. Сапунова, 2.

Редактор В. В. Хазова Техред А. А. Камышникова Корректор Ю. М. Федулова
