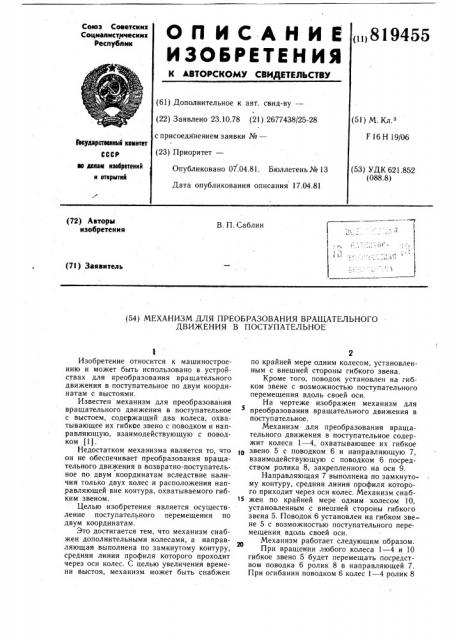

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

,819455 (61) Дополнительное к авт. свид-ву— (22) Заявлено 23.10.78 (21) 2677438/25-28 (51) М. Кл.з с присоединением заявки №вЂ”

F 16 Н 19/06

Гввударстааииый иамитат

СССР (23) Приоритет— ю делам иаабретеиий и открытий

Опубликовано 07.04.81. Бюллетень № 13

Дата опубликования описания !7.04.81 (53) УДК 621.852 (088.8) (72) Авторы изобретения

В. П. Саблин (7!) Заявитель (54) МЕХАНИЗМ ДЛЯ ПРЕОБРАЗОВАНИЯ ВРАЩАТЕЛЬНОГО

ДВИЖЕНИЯ В ПОСТУПАТЕЛЬНОЕ

Изобретение относится к машиностроению и может быть использовано в устройствах для иреобразования вращательного движения в поступательное по двум координатам с выстоями.

Известен механизм для преобразования вращательного движения в поступательное с выстоем, содержащий два колеса, охватывающее их гибкое звено с поводком и направляющую, взаимодействующую с поводком (1!.

Недостатком механизма является то, что он не обеспечивает преобразования вращательного движения в возвратно-поступательное по двум координатам вследствие наличия только двух колес и расположения направляющей вне контура, охватываемого гибким звеном.

Целью изобретения является осуществление поступательного перемещения по двум координатам.

Это достигается тем, что механизм снабжен дополнительными колесами, а направляющая выполнена по замкнутому контуру, средняя линия профиля которого проходит через оси колес. С целью увеличения времени выстоя, механизм. может быть снабжен

2 по крайней мере одним колесом, установленным с внешней стороны гибкого звена.

Кроме того, поводок установлен на гибком звене с возможностью поступательного перемещения вдоль своей оси.

На чертеже изображен механизм для

5 преобразования вращательного движения в поступательное.

Механизм для преобразования вращательного движения в поступательное содержит колеса 1 — 4, охватывающее их гибкое

1О звено 5 с поводком 6 и направляющую 7, взаимодействующую с поводком 6 посредством ролика 8, закрепленного на оси 9.

Направляющая 7 выполнена по замкнутому контуру, средняя линия профиля которого приходит через оси колес. Механизм снаб15 жен по крайней мере одним колесом 10, установленным с внешней стороны гибкого звена 5. Поводок 6 установлен на гибком звене 5 с возможностью поступательного перемещения вдоль своей оси.

Механизм работает следующим образом.

При вращении любого колеса 1 — 4 и 10 гибкое звено 5 будет перемещать посредством поводка 6 ролик 8 в направляющей 7.

При огибании поводком 6 колес 1 — 4 ролик 8

819455

Формула изобретения

Составитель А. Гороховский

Редактор Л. Курасова Техред) А. Бойкас Корректор Н. Стен

Заказ 1323/11 Тираж 1006 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 будет осуществлять остановки в местах прохождения направляющей 7 через оси колес.

Данный механизм позволяет осуществлять поступательное перемещение,по замкнутой траектории с изменяемыми продолжительностями выстоев. 5

1. Механизм для преобразования вращательного движения в поступательное с выс10 тоем, содержащий два колеса, охватывающее их гибкое звено с поводком.и направляющую, взаимодействующую с поводком, отличающийся тем, что, с целью осуществления поступательного перемещения по двум координатам, он снабжен дополнительными колесами, а направляющая выполнена по замкнутому контуру, средняя линия профиля которого проходит через оси колес.

2. Механизм по п. 1, отличающийся тем, что, с целью увеличения времени выстоя, он снабжен по крайней мере одним колесом, установленным с внешней стороны гибкого звена.

3. Механизм по пп. 1 и 2, отличающийся тем, что поводок установлен иа гибком звене с возможностью поступательного перемещения вдоль своей оси.

Источники информации, принятые во внимание при экспертизе

1. Кожевников С. Н. и др. Механизмы.

М., «Машиностроение», 1976, с. 550, рис. 9 и 32 (прототип) .
