Реферат

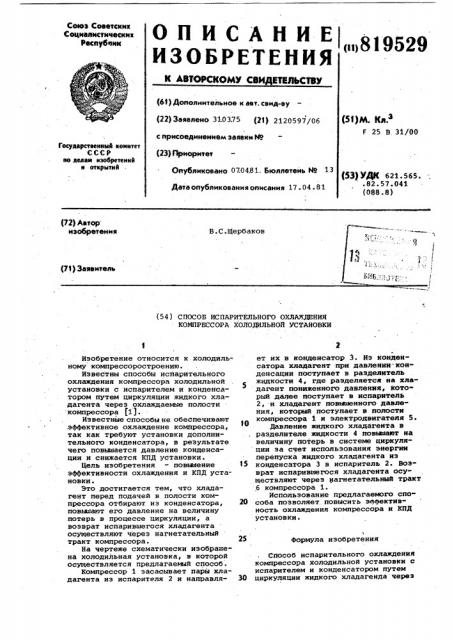

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДИТИЛЬСТВУ (61) Дополнительное к ввт. свид-ву (22) Заявлено 310375 (213 2120597/06 с присоединением заявки HP (23) приоритет

Опубликовано 07.0481. Бюллетень ЙВ 13

Датаопубликования описания 17.04.81

< 819529

Союз Советских

Социапистических

Респуб пик р )м. К.з

F 25 В 31/00

Государственный иоиитет

СССР но делан изобретений и открытий (53) УДК 621.585. .82.57.041 (088.8) Р23 Автор изобретения

В.С.Щербаков

У1 Г;;! .) !

jj

1 ! (71) Заявитель (54) СПОСОБ ИСПАРИТЕЛЬНОРО ОХЛАЖДЕНИЯ

КОМПРЕССОРА ХОЛОДИЛЬНОЙ УСТАНОВКИ

Формула изобретения

Способ испарительного охлаждения компрессора холодильной установки с испарителем и конденсатором путем циркуляции жидкого хладагенда через

Изобретение относится к холодильному компрессоростроению.

Известны способы испарительного охлаждения компрессора холодильной установки с испарителем и конденсатором путем циркуляции жидкого хладагента через охлаждаемые полости компрессора f1).

Известные способы не обеСпечивают .эффективное охлаждение компрессора, так как требуют установки дополнительного конденсатора, в результате чего повышается давление конденсации и снижается КПД установки.

Цель изобретения — повьхаение 15 эффективности охлаждения и КПД установки

Это достигается тем, что хладагент перед подачей в полости компрессора отбирают иэ конденсатора, 20 повьтаают его давление на величину потерь в процессе циркуляции, а возврат испарившегося хладагента осуществляют через нагнетательный тракт компрессора.

На чертеже схематически изображена холодильная установка, в которой осуществляется предлагаемый способ.

Компрессор 1 засасывает пары кладагента из испарителя 2 и направля- ЗО

2 ет их в конденсатор 3. Из конденсатора хладагент при давлении-кон" денсации поступает в разделитель жидкости 4, где разделяется на хла» дагент пониженного давлеияя, который далее поступает в испаритель

2, -и хладагент повышенного давления, который поступает в полости компрессора 1 и электродвигателя 5.

Давление жидкого хладагеита в разделителе жидкости 4 повьхаают на величину потерь s системе циркуляции за счет использования энергии перепуска жидкого хладагента из конденсатора 3 в испаритель 2. Возврат испарившегося хладагеита осуществляют через нагнетательный тракт .б компрессора 1.

Использование предлагаемого спо" соба позволяет повысить эФФективность охлаждения компрессора и КПД установки.

819529

Составитель В.Орлов

Редактор Е.Хорина Техред Т.Маточка Корректор Н.Вабинец

3 8 Тирах 5 6 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 5-35, Раушская наб., д. 4/5

Заказ

Филиал ППП Патент, r. Уигород. ул. Проектная, 4 охлаждаемяе полости компрессора, отличающийся тем, что, с целью повышения зФФективности охлаждения, хладагент перед подачей э полости компрессора отбирают из конденсатора, повыаавт его давление на величину потерь в процессе циркуляции, а возврат испарившегося хладагента осуществляют через нагнетательный тракт компрессора

Источники иноформации, принятые во внимание при зкспертизе

1. Цыдзик В.Е. и др. Холодильные машины. N. "Машиностроение", 1946, с. 588.
