Устройство для измерения деформацийвнутренних цилиндрических поверхнос-тей

Устройство для измерения деформацийвнутренних цилиндрических поверхнос-тей

Иллюстрации

Показать все

Реферат

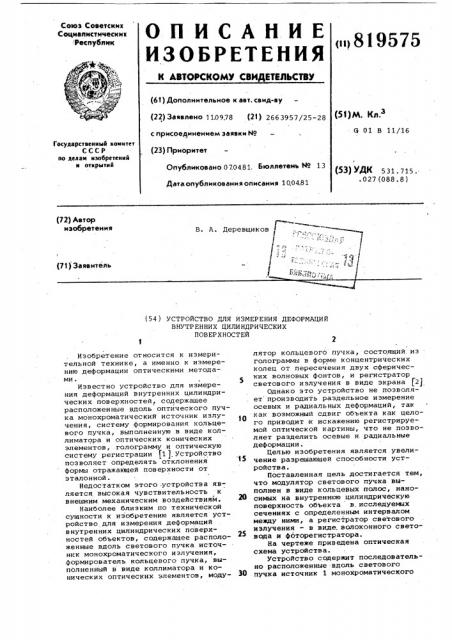

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических Республик

<»>819575 (61) Дополнительное к авт. свид-ву (51)М. Кл. (22) Заявлено )10978 (21) 2663957/25-28

G 01 В 11/16 с присоединением заявки Йо

Государственный комитет

СССР ио делам изобретений и открытий (23) Приоритет! (53) УДК 5 31. 715 .

° 027 (088.8) Опубликовано 070481. Бюллетень 1Во 13

Дата,опубликования описания 10.04.81

В. и. Веревкикрв

1 (72) Автор изобретения 1 е

ill ( т

" м.1",. в к вр „ ) 7+ в, (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДЕФОРМАЦИЙ

ВНУТРЕННИХ ЦИЛИНДРИЧЕСКИХ

ПОВЕРХНОСТЕЙ

Изобретение относится к измерительной технике, а именно к измерению деформации оптическими методами.

Известно устройство для измерения деформаций внутренних цилиндрических поверхностей, содержащее расположенные вдоль оптического пучка монохроматический источник излучения, систему формирования кольцевого пучка, выполненную в виде коллиматора и оптических конических элементов, голограмму и оптическую систему регистрации (11 Устройство позволяет определять отклонения формы отражающей поверхности от эталонной.

Недостатком этого -устройства является, высокая чувствительность к внешним механическим воздействиям.

Наиболее близким по технической сущности к изобретению является устройство для измерения деформаций внутренних цилиндрических поверхностей объектов, содержащее расположенные вдоль светового пучка источник монохроматического излучения, формирователь кольцевого пучка, выполненный в виде коллиматора и конических оптических элементов, модулятор кольцевого пучка, состоящий из голограммы в форме концентрических колец от пересечения двух сферических волновых фонтов, и регистратор светового излучения в виде экрана (2j

Однако это устройство не позволяет производить раздельное измерение осевых и радиальных деформаций, так

1О как возможный сдвиг объекта как целого приводит к искажению регистрируемой оптической картины, что не позволяет разделить осевые и радиальные деформации.

Целью изобретения является увеличение разрешающей способности устройства.

Поставленная цель достигается тем, что модулятор светового пучка выполнен в виде кольцевых полос, нано2О симых на внутреннюю цилиндрическую поверхность объекта в,исследуемых сечениях с определенным интервалом между ними, а регистратор светового излучения — в виде. волоконного свето25 вода и ФoToperNcTpaTopa.

На чертеже приведена оптическая схема устройства.

Устройство содержит последовательно расположенные вдоль светового

ЗО пучка источник 1 монохроматического

819575

Формула изобретения излучения, формирователь кольцевого пучка, выполненный в виде коллиматора

2 и оптических конических элементов .

3, кольцевые полоски 4, наносимые на внутреннюю цилиндрическую поверхность объекта 5, регистратор оптического излучения в виде волоконного световода б H фоторегистратора (на чертеже не показан).

Устройство работает следующим об разом. 10

Световое излучение от источника 1 расширяется коющиматором 2 и с помощью оптических конических элементов 3, формирующих кольцевой в сечений йучок, направляется на внутреннюю цилиндрическую поверхность объекта 5. Отраженный цилиндричес-. кой поверхностью пучок модулируется. кольцевыми полосками 4, нанесенными на внутреннюю цилиндрическую поверхность объекта. Отраженный про- 20 странственно модулированный пучок локализуется на торце волоконного световода б, высокий контраст полос позволяет проводить измерение их формы и взаимного расположения, что 25 дает возможность раздельного измерения осевых и радиальных деформаций. Измерение деформаций в радиальном и осевом направлении позволяет существенно повысить разрешающую З0 способность и точность измерений.

Устройство для измерения деформаций,внутренних цилиндрических . поверхностей объектов, содержащее расположенные вдоль светового пучка источник монохроматического излучения, формирователь кольцевого пучка, выполненный в виде коллиматора и конических оптических элементов, модулятор кольцевого пучка и регистратор светового излучения, о т л ич а ю щ е е с я тем, Tî с целью увеличения разрешающей способности устройства, модулятор светового пучка выполнен в виде кольцевых полос, наносимых на внутреннюю цилиндрическую поверхность объекта в исследуемых сечениях с определенным интервалом между ними, а регистратор светового излучения — в виде волоконного световода и фоторегистратора.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ Ю 1548284, кл. 01 В 11/30, 1975.

2. Духопел И. И. Симоненко Т. В.

Метод непосредственного контроля прямолинейности образующей цилинд— рических поверхностей. -"Оптикомеханическая промышленность", 1973,.

9 7, с. 3-6 (прототип).

ВНИИПИ Заказ 1365/) 7

Тираж 642 Подписное

Филиал ППП "Патент", г,ужгород,ул.Про".к тная,4
