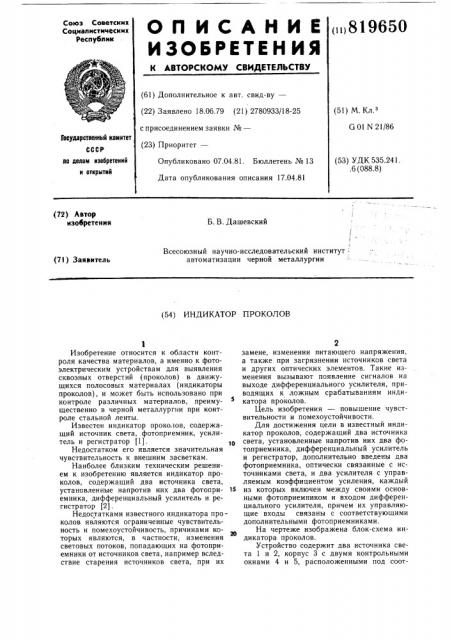

О П И С А Н И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 18.06.79 (21) 2780933/18-25 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

G 01 N 21/86

Государственный комитет аа делам нзобретеннй н открытий (53) УДК 535.241..6 (088.8) Опубликовано 07.04.81. Бюллетень № 13

Дата опубликования описания 17.04.81 (72) Автор изобретения

Б. В. Дашевский

Всесоюзный научно-исследовательский институт автоматизации черной металлургии (7l ) Заявитель (54) ИНДИКАТОР ПРОКОЛОВ

Изобретение относится к области контроля качества материалов, а именно к фотоэлектрическиМ устройствам для выявления сквозных отверстий (проколов) в движушихся полосовых материалах (индикаторы проколов), и может быть использовано при контроле различных материалов, преимушественно в черной металлургии при контроле стальной ленты.

Известен индикатор проколов, содержащий источник света, фотоприемник, усилитель и регистратор (1).

1О

Недостатком его является значительная чувствительность к внешним засветкам.

Наиболее близким техническим решением к изобретению является индикатор проколов, содержащий два источника света, установленные напротив них два фотопри- 15 емника, дифференциальный усилитель и регистратор (2).

Недостатками известного индикатора проколов являются ограниченные чувствительность и помехоустойчивость, причинами которых являются, в частности, изменения световых потоков, попадающих на фотоприемники от источников света, например вследствие старения источников света, при их замене, изменении питающего напряжения, а также при загрязнении источников света и других оптических элементов. Такие изменения вызывают появление сигналов на выходе дифференциального усилителя, приводящих к ложным срабатываниям индикатора проколов.

Цель изобретения — повышение чувствительности н помехоустойчивости.

Для достижения цели в известный индикатор проколов, содержащий два источника света, установленные напротив них два фотоприемника, дифференциальный усилитель и регистратор, дополнительно введены два фотоприемника, оптически связанные с источниками света, и два усилителя с управляемым коэффициентом усиления, каждый из которых включен между своими основными фотоприемником и входом дифференциального усилителя, причем их управляющие входы связаны с соответствующими дополнительными фотоприемниками.

На чертеже изображена блок-схема индикатора проколов.

Устройство содержит два источника света 1 и 2, корпус 3 с двумя контрольными окнами 4 и 5, расположенными под соот819650 ветствующими источниками света, фотоприемники 6 и 7, установленные в корпусе 3 под окнами 4 и 5 соответственно и подключенные к входам усилителей 8 и 9 с регулируемым коэффициентом усиления, выходы которых подключены к входам дифферен- 5 циального усилителя 10, и фотодатчики 11 и 12 световых потоков источников света, включенные соответственно между источниками 1 и 2 света и регулирующими входами усилителей 8 и 9.

Контролируемый полосовой материал 13 1О с проколом 14 расположен между источниками 1и 2 света и корпусом 3.

Выходом предлагаемого индикатора проколов является выход дифференциального усилителя 10.

Индикатор проколов работает следующим образом.

При появлении прокола в контролируемом материале, дижущемся между источниками 1 и 2 света, освещающими материал, и корпусом 3, и прохождении прокола над 2О контрольными окнами 4 и 5 световые потоки источников света проходят через прокол и соответствующее контрольное окно и попадают на фотоприемники 6 и 7, которые преобразуют импульсы света в электрические.

Эти импульсы усиливаются усилителями 8 и 9, а затем диффенециальным усилителем

10, на выходе которого появляются импульсы противоположной полярности, сдвинутые на время транспортного запаздывания между моментами прохождения проколом ЗО контрольных окон 4 и 5.

Фотодатчики 11 и 12 измеряют световые потоки источников светаи, воздействуя на регулирующие входы усилителей 8 и 9, изменяют их коэффициенты усиления обратно пропорционально изменениям световых по35 токов источников 1 и 2 света. Поэтому при отсутствии проколов на выходах усилителей

8 и 9 действуют приблизительно одинаковые сигналы, определяемые оптическими свойствами контролируемого материала и прохож- 4п дением световых потоков через контрольные окна и краев материала, а сигнал на выходе дифференциального усилителя приблизительно равен нулю и не меняется при изменении свеетовых потоков источников света.

При изменении условий контроля (колебания или волнистость материала, изменение его оптических свойств, изменение прохождения света у краев материала и т.п.) сигналы на выходах усилителей 8 и 9 изменяются приблизительно одинаково вследствие симметрии конструкции, поэтому сигнал на выходе усилителя 10 остается приблизительно равным нулю и ложные срабатывания не происходят.

Данное индикатор, благодаря поддержанию сигналов на выходах усилителей 8 и 9 на приблизительно одинаковых уровнях, позволяет подавить ложные срабатывания при изменениях в экранировании световых потоков у краев контролируемого материала. Это позволяет снизить требования к качеству экранирования и уменьшить ширину неконтролируемой кромки материала наряду с повышением чувствительности и помехоустойчивости.

Предполагаемый народнохозяйственный эффект от внедрения одного комплекта индикатора проколов составляет 50 тыс. рублей.

Формула изобретения

Индикатор проколов, содержащий два источника света, установленные напротив них два фотоприемника, дифференциальный усилитель и регистратор, отличающийся тем, что, с целью повышения чувствительности и помехоустойчивости, в него дополнительно введены два фотоприемника, оптически связанные с источниками света, и два усилителя с управляемым коэффициентом усиления, каждый из которых включен между своими основным фотоприемником и входом дифференциального усилителя, причем их управляющие входы связаны с соответствующими дополнительными фотоприемниками.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 2958785, кл. 250 — 219, опублик. 1963.

2. Патент США № 3283162, кл. 250 †2, опублик. 1966 (прототип).

819650

Составитель А. Чурбаков

Редактор О. Филиппова Техред А. Бойкас Корректор М. Шароши
