Устройство для защиты транзисторногопреобразователя

Устройство для защиты транзисторногопреобразователя

Иллюстрации

Показать все

Реферат

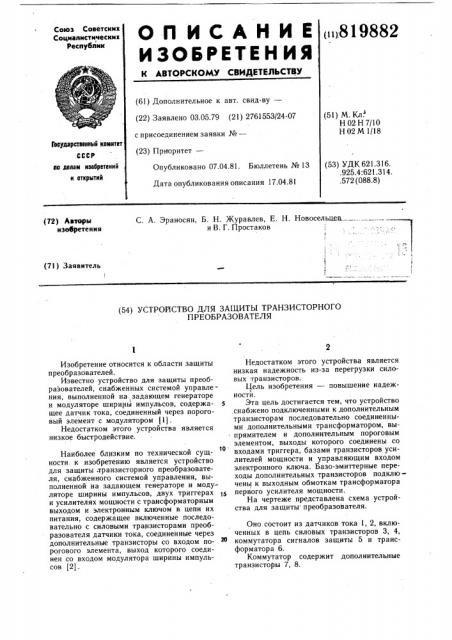

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик (п)819882 (61) Дополнительное к авт. свид-ву— (22) Заявлено 03.05.79 (21) 2761553/24-07 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

Н 02 Н 7/10

Н 02М 1/18

Гесуддрстаениый комитет

СССР (53) УДК 621.316. .925.4: 621.314. .572 (088.8) ио делам иаеоретеиий и открытий

Опубликовано 07.04.81. Бюллетень № 13

Дата опубликования описания 17.04.81

С, А. Эраносян, Б. Н. Журавлев, Е. Н. Новосельцев. и В. Г. Простаков (72) Авторы изобретения (7l) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ТРАНЗИСТОРНОГО

ПРЕОБРАЗОВАТЕЛЯ

Изобретение относится к области защиты преобразователей.

Известно устройство для защиты преобразователей, снабженных системой управления, выполненной на. задающем генераторе

1 и модуляторе ширины импульсов, содержа- 5 щее датчик тока, соединенный через пороговый элемент с модулятором 11) .

Недостатком этого устройства является низкое быстродействие.

Наиболее близким по технической сущ10 ности. к изобретению является устройство для защиты .транзисторного преобразователя, снабженного системой управления, выполненной на задающем генераторе и модуляторе ширины импульсов, двух триггерах и усилителях мощности с трансформаторным выходом и электронным ключом в цепи их питания, содержащее включенные последовательно с силовыми транзисторами преобразователя датчики тока, соединенные через дополнительные транзисторы со входом порогового элемента, выход которого соединен со входом модулятора ширины импульсов (2).

Недостатком этого устройства является низкая надежность из-за перегрузки силовых транзисторов:

Цель изобретения — повышение надеж1 ности.

Эта цель достигается тем, что устройство снабжено подключенными к дополнительным транзисторам последовательно соединенными дополнительными трансформатором, выпрямителем и дополнительным пороговым элементом, выходы которого соединены со входами триггера, базами транзисторов усилителей мощности и управляющим входом электронного ключа. Базо-эмиттерные переходы дополнительных транзисторов подключены к выходным обмоткам трансформатора первого усилителя мощности.

На чертеже представлена схема устройства для защиты преобразователя.

Оно состоит из датчиков тока 1, 2, включенных в цепь силовых транзисторов 3, 4, коммутатора сигналов защиты 5 и трансформ ато р а 6.

Коммутатор содержит дополнительные транзисторы 7, 8.

819882

Схема управления преобразователя 9 содержит задающий генератор 10, первый и второй триггеры 11, 12, первый и второй транзисторные усилители мощности 13, 14 с выходными трансформаторами 15, 16, электронный ключ 17, выпрямитель 18, ос- 5 новное и дополнительное пороговые устройства 19,. 20, модулятор ширины импульсов 21, первую и вторую схемы сложения сигналов управления 22, 23 и развязывающие диоды 24 — 27.

Генератор 10, триггер 11 и усилитель 13 формируют ведущую последовательность импульсов. Модулятор 21, триггер 12 и усилитель мощности 14 формируют ведомую последовательность импульсов, сдвинутую по времени относительно ведущей. Питание усилителей 13, 14 осуществляется через ключ 17. Сигналы управления силовыми транзисторами 3, 4 являющиеся результатом сложения на вторичных обмотках трансформаторов 15, 16 ведущей и ведомой импульсных последовательностей и снимаются со 2О схем сложения 22, 23. Транзисторы 7 и 8 коммутатора 5 управляются сигналами, снимаемыми со вторичной обмотки трансформатора 15, и подключают поочередно датчики тока 1, 2 к первичной обмотке трансформа- 2 тора 6. При возрастании тока через силовые транзисторы 3, 4 до заданного значения амплитуда переменного сигнала, снимаемого со вторичной обмотки трансформатора 6, увеличивается, срабатывает пороговое устройство 19, его выходной сигнал воздей- ЗO ствует на модулятор 21, и длительность сигналов управления транзисторами 3, 4 уменьшается. При дальнейшем увеличении тока через транзисторы 3, 4 или возможных сбо.ях в схеме управления срабатывает пороговое устройство 20, опрокидываются триггеры 11, 12, отключается ключ 17, и снимается питание с усилителей 13, 14, а через дио4 ды 24 — 27 на базы всех транзисторов усилителей 13, 14 подается отпирающий импульс, что обеспечивает рассеивание энергии, запасенной в трансформаторах 15, 16.

Формула изобретения

Устройство для защиты транзисторного преобразователя, снабженного системой управления, выполненной на задающем генераторе, соединенном со входом первого триггера, и модуляторе ширины импульсов, соединенном со входом второго триггера и подключенных к выходам триггеров усилителях мощности с трансформаторным выходом и электронным ключом в цепи их питания, содержащее включенные последовательно с силовыми транзисторами преобразователя датчики тока, соединенные через дополнительные транзисторы со входом порогового элемента, выход которого соединен со входом модулятора ширины импульсов, отличающееся тем, что, с целью повышения надежности, оно снабжено подключенными к дополнительным транзисторам последовательно соединенными дополнительным трансформатором, выпрямителем и дополнительным пороговым элементом, выходы которого соединены со входами триггеров, базами транзисторов усилителей мощности и управляющим входом электронного ключа, при,чем базо-эмиттерные переходы дополнительных транзисторов подключены к выходным обмоткам трансформатора первого усилителя мощности.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке Мо 2620230, кл. Н 02 Н 7/10, 1978.

2. Патент Японии 47-16721, Н 03 F 3/04, 1972 (прототип).

819882
