Реферат

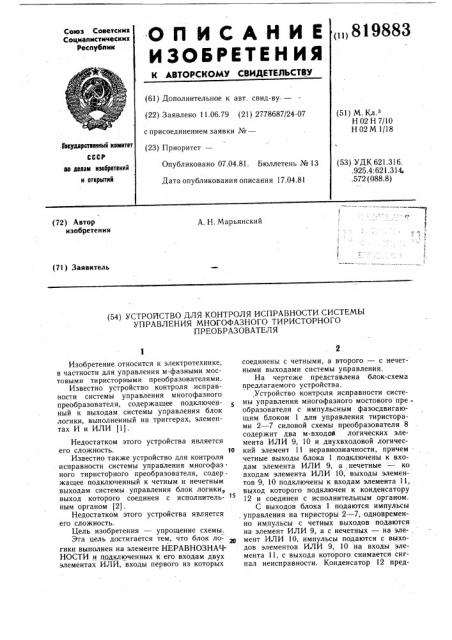

ОП ИСАНИЕ

<„,819883

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву-— (22) Заявлено 11.06.79 (21) 2778687/24-07 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

Н 02 Н 7/10

Н 02М 1/18.Гееудлрстееииый комитет

СССР

Опубликовано 07.04.81. Бюллетень №13

Дата опубликования описания 17.04.81 (53) УДК 621.316. .925.4:621.314. .572 (088.8) ао делам изееретеиий и открытий (72) Автор изобретения

А. Н. Марьянский (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ИСПРАВНОСТИ СИСТЕМЫ

УПРАВЛЕНИЯ МНОГОФАЗНОГО ТИРИСТОРНОГО

ПРЕОБРАЗОВАТЕЛЯ

Изобретение относится к электротехнике, в частности для управления м-фазными мостовыми тиристорными преобразователями.

Известно устройство контроля исправности системы управления многофазного преобразователя, содержащее подключенный к выходам системы управления блок логики, выполненный на триггерах, элементах И и ИЛИ (1) .

Недостатком этого устройства является его сложность. 1О

Известно также устройство для контроля исправности системы управления многофазного тиристоРного преобразователя, содержащее подключенный к четным и нечетным выходам системы управления блок логики, выход которого соединен с исполнитель- 1 ным органом (2) .

Недостатком этого устройства является его сложность.

Цель изобретения — упрощение схемы.

Эта цель достигается тем, что блок логики выполнен на элементе НЕРАВНОЗНАЧНОСТИ и подключенных к его входам двух элементах ИЛЙ, входы первого из которых соединены с четными, а второго — с нечетными выходами системы управления.

На чертеже представлена блок-схема предлагаемого устройства. .Устройство контроля исправности системы управления многофазного мостового преобразователя с импульсным фазосдвигающим блоком 1 для управления тиристорами 2 — 7 силовой схемы преобразователя 8 содержит два м-входов логических элемента ИЛИ 9, 10 и двухвходовой логический элемент 11 неравнозначности, причемчетные выходы блока 1 подключены к входам элемента ИЛИ 9, а, нечетные — ко входам элемента ИЛИ 10, выходы элементов 9, 10 подключены к входам элемента 11, выход которого подключен к конденсатору

12 и соединен с исполнительным органом.

С выходов блока 1 подаются импульсы, управления на тиристоры 2 — 7, одновременно импульсы с четных выходов подаются на элемент ИЛИ 9, а с нечетных — на элемент ИЛИ 10, импульсы подаются с выходов элементов ИЛИ 9, 10 на входы элемента 11, с выхода которого снимается сигнал неисправности. Конденсатор 12 пред819883

Составитель В Литвиненко

Техред А. Бойкас Корректор E. Рошко

Тираж 675 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Г. Петрова

Заказ 1184/32 назначен для интегрирования несимметрии сигналов на входах элементов 11 и задерживает сигнал неисправности на постоянную времени заряда конденсатора, которая не более длительности импульса фазосдвигающего устройства. 5

При наличии ложного и (или) отсутствии импульсов. на одном из выходов блока 1 на выходе элемента II появляется сигнал неисправности с задержкой на время интегрирования на конденсаторе 12.

Устройство имеет простую, надежную и помехоустойчивую схему.

Формула изобретения

Устройство для контроля исправности системы управления многофазного тиристорного преобразователя, содержащее подключенный к четным и нечетным выходам системы управления блок логики, выход которого соединен с исполнительным органом, отличаю-. щееся тем, что, с целью упрощения блок логики выполнен на элементе НЕРАВНОЗНАЧНОСТИ и подключенных к его входам двух элементах. ИЛИ, входы первого из которых соединены с четными, а второго — с нечетными выходами системы управления.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке № 2592942, кл. Н 02 Н 7/10, 1978.

2. Авторское свидетельство СССР по заявке № 1744370, кл. Н 02 Н 7/10, 1972.
