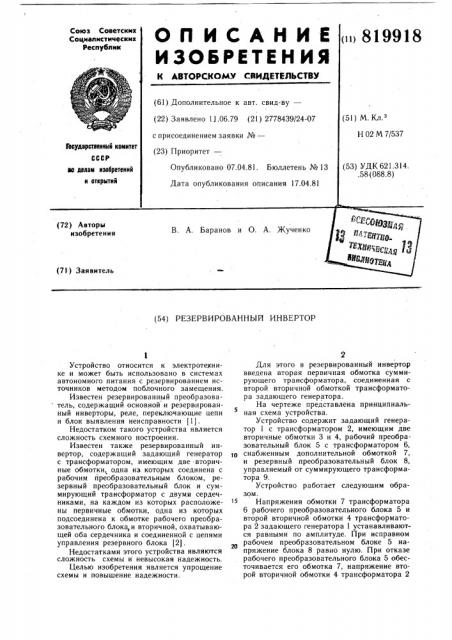

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 11.06.79 (21) 2778439/24-07 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

Н 02 М 7/537

Государстиеинмй комитет

СССР (53) УДК 621.314..58 (088.8) Опубликовано 07.04.81. Бюллетень №13

Дата опубликования описания 17.04.81 до делам изобретений и открытий

В. А. Баранов и О. А. Жученко (72) Авторы изобретения (71) Заявитель (54) РЕЗЕРВИРОВАННЫЙ ИНВЕРТОР

Устройство относится к электротехнике и может быть использовано в системах автономного питания с резервированием источников методом поблочного замещения.

Известен резервированный преобразова тель, содержащий основной и резервированный инверторы, реле, переключающие цепи и блок выявления неисправности (1) .

Недостатком такого устройства является сложность схемного построения.

Известен также резервированный инвертор, содержащий задающий генератор с трансформатором, имеющим две вторичные обмотки, одна из которых соединена с рабочим йреобразовательным блоком, резервный преобразовательный блок и суммирующий трансформатор с двумя сердечниками, на каждом из которых расположены первичные обмотки, одна из которых подсоединена к обмотке рабочего преобразовательного блока, и вторичной, охватывающей оба сердечника и соединенной с цепями управления резервного блока (2).

Недостатками этого устройства являются сложность схемы и невысокая надежность.

Целью изобретения является упрощение схемы и повышение надежности.

Для этого в резервированный инвертор введена вторая первичная обмотка суммирующего трансформатора, соединенная с второй вторичной обмоткой трансформатора задающего генератора.

На чертеже представлена принципиальная схема устройства.

Устройство содержит задающий генератор 1 с трансформатором 2, имеющим две вторичные обмотки 3 и 4, рабочий преобразовательный блок 5 с трансформатором 6, 1о снабженным дополнительной обмоткой 7, и резервный преобразовательный блок 8, управляемый от суммирующего трансформатора 9.

Устройство работает следуюшим образом.

Напряжения обмотки 7 трансформатора

6 рабочего преобразовательного блока 5 и второй вторичной обмотки 4 трансформатора 2 задающего генератора 1 устанавливаются равными по амплитуде. При исправном рабочем преобразовательном блоке 5 напряжение блока 8 равно нулю. При отказе рабочего преобразовательного блока 5 обесточивается его обмотка 7, напряжение второй вторичной обмотки 4 трансформатора 2

8 генератора 1 уже не будет компенсироваться в трансформаторе 9 и на его выходе появится напряжение, включающее блок 8.

Формула изобретения

Резервированный инвертор, содержащий задающий генератор с трансформатором, имеющим две вторичные обмотки, одна из которых соединена с рабочим преобразовательным блоком, резервный преобразовательный блок и суммирующий трансформатор с двумя сердечниками, на каждом из которых расположены первичные обмотки, одна из которых подсоединена к обмотке

199!8

4 рабочего преобразовательного блока, и вторичной, охватывающей оба сердечника и соединенной с цепями управления резервного блока, отличающийся тем, что, с целью упрощения схемы и повышения надежности, в нем вторая первичная обмотка суммирующего трансформатора соединена с второй вторичной обмоткой трансформатора задающего генератора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 502467, кл. Н 02 М 7/537, 1976.

2. Авторское свидетельство СССР № 483748, кл. Н 02 М 7/537, 1975.
