Реферат

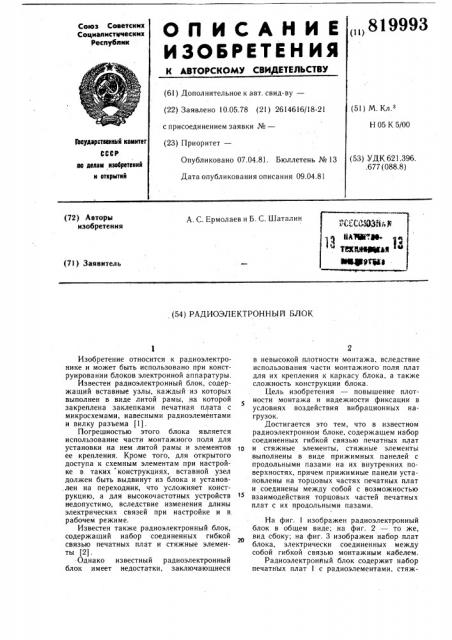

„„819993
ОП ИСАЙ И Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) До пол нител ьное к а вт. с вид- ву— (22) Заявлено 10.05.78 (21) 2614616/18-21 (51) М.К .
Н 05 К 5/00 с присоединением заявки №вЂ” (23) Приоритет—
Гооударствеииый комитет
СССР аю делам иаооретеиий и открытий (53) УДК 621.396. .677 (088.8) Опубликовано 07.04.81. Бюллетень № 13
Дата опубликования описания 09.04.81 (:С®ЗНг. Ф
ЯВТЗФ е
@Н Фм
5НЦВфйфй (72) Авторы изобретения
А. С. Ермолаев и Б. С. Шаталин (71) Заявитель (54) РАДИОЭЛЕКТРОННЫЙ БЛОК
Изобретение относится к радиоэлектронике и может быть использовано при конструировании блоков электронной аппаратуры.
Известен радиоэлектронный блок, содержащий вставные узлы, каждый из которых выполнен в виде литой рамы, на которой закреплена заклепками печатная плата с микросхемами, навесными радиоэлементами и вилку разъема (1).
Погрешностью этого блока является использование части монтажного поля для установки на нем литой рамы и элементов ее крепления. Кроме того, для открытого доступа к схемным элементам при настройке в таких конструкциях, вставной узел должен быть выдвинут из блока и установ,лен на переходник, что усложняет конструкцию, а для высокочастотных устройств недопустимо, вследствие изменения длины электрических связей при настройке и в рабочем режиме.
Известен также радиоэлектронный блок, содержащий набор соединенных гибкой связью печатных плат и стяжные элементы (2). . Однако известный радиоэлектронный блок имеет недостатки, заключающиеся в невысокой плотности монтажа, вследствие использования части монтажного поля плат для их крепления к каркасу блока, а также сложность конструкции блока.
Цель изобретения — повышение плотности монтажа и надежности фиксации в условиях воздействия вибрационных нагрузок.
Достигается это тем, что в известном радиоэлектронном блоке, содержащем набор соединенных гибкой связью печатных плат
tO и стяжные элементы, стяжные элементы выполнены в виде прижимных панелей с продольными пазами на их внутренних поверхностях, причем прижимные панели установлены на торцовых частях печатных плат и соединены между собой с возможностью взаимодействия торцовых частей печатных плат с их продольными пазами.
На фиг. 1 изображен радиоэлектронный блок в общем виде; на фиг. 2 — то же, вид сбоку; на фиг. 3 изображен набор плат блока, электрически соединенных между собой гибкой связью монтажным кабелем.
Радиоэлектронный блок содержит набор печатнЪ|х плат 1 с радиоэлементами, стяж819993 ные элементы, выполненные в виде прижимных панелей 2 с продольными пазами 3 на их внутренних поверхностях, планки 4 с эластичными прокладками, закрепленными на их внутренних поверхностях, печатные платы 1 электрически соединены между собой с помощью гибкой связи, в виде монтажного кабеля 5, одна из печатных плат снабжена разъемом 6 для соединения с внешним монтажом.
При сборке радиоэлектронного блока печатные платы 1 с радиоэлементами и монтажным кабелем 5 устанавливают между прижимными панелями 2 таким образом, чтобы торцовые части печатных плат вошли в их продольные пазы 3 или установлены с упором на свободные торцовые части печатных плат 1, фиксируя их положение.
На одной из печатных плат установлен разьем 6 для соединения с внешним монтажом.
Прижимные панели 2 и планки 4 механически соединены между собой, образуя замкнутый каркас.
Изобретение позволило использовать свободные технологические кромки печатных плат как для направления, так и для их крепления, плотность монтажа повысилась на 20%, обеспечило простоту конструкции— отсутствует шарнирное соединение — при угле раскрытия печатных плат большем 90, что дало возможность свободного доступа к монтажу. Кроме того, отсутствие шарнир ного соединения и позволило повысить объемную плотность монтажа компоновки радиоэлектронного блока за счет размещения
4 на одной из двух смежных плат радиоэлементов, которые могут входить в промежутки между радиоэлементами, размещенными на другой плате.
Формула изобретения
Радиоэлектронный блок, содержащий набор соединенных гибкой связью печатных о плат и стяжные элементы, отличающийся тем, что, с целью повышения плотности монтажа и надежности фиксации в условиях воздействия вибрационных нагрузок, стяжные элементы выполнены в виде прижимных панелей с продольными пазами на их внутренних поверхностях, причем прижимные панели установлены на торцовых частях печатных плат и соединены между собой с возможностью взаимодействия торцовых частей печатных плат с их продольными пазами. о
Источники информации, принятые во внимание при экспертизе
1. Отраслевой стандарт. «Узлы и блоки радиоэлектронной аппаратуры на микросхемах». Конструирование. OCT ГО 010..
009. Редакция 2-73, 1974, с. 33, п. 23, 15 (аналог) .
2. Отраслевой стандарт «Узлы, блоки радиоэлектронной аппаратуры на микросхемах». Конструирование. ОСТ ГО010.009, Редакция 2-73, 1974, с. 74 и 4.25 (прототип) .
