Реферат

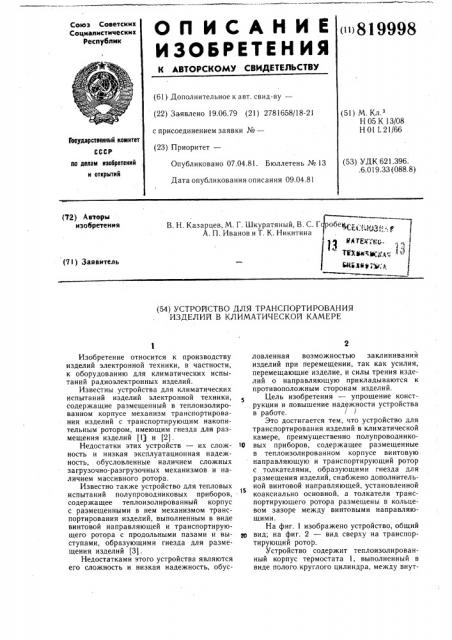

О П И С А Н И Е »819998

И306РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 19.06.79 (21) 2781658/18-21 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл,з

Н 05 К 13/08

Н 01 L 21/66

Гоеударстееиный комитет

СССР ло делам изобретений и открытий (53) УДК 621.396. .6.019.33 (088.8) Опубликовано 07.04.81. Бюллетень № 13

Дата опубликования описания 09.04.81

В. Н. Казарцев, М. Г. Шкуратяный, В. С. Г робе

А. П. Иванов и Т. К. Никитина

1 Ъ ИД ТЕтт "КС1.,.

Tf Х етттч йи,, А „ <4 9 Ъ л (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВАНИЯ

ИЗДЕЛИИ В КЛИМАТИЧЕСКОЙ КАМЕРЕ

Изобретение относится к производству изделий электронной техники, в частности, к оборудованию для климатических испытаний радиоэлектронных изделий.

Известны устройства для климатических испытаний изделий электронной техники, содержащие размещенный в теплоизолированном корпусе механизм транспортирования изделий с транспортирующим накопительным ротором, имеющим гнезда для размещения изделий (1) и (2).

Недостатки этих устройств — их сложность и низкая эксплуатационная надежность, обусловленные наличием сложных загрузочно-разгрузочных механизмов и наличием массивного ротора.

Известно также устройство для тепловых испытаний полупроводниковых приборов, содержащее теплоизолированный корпус с размещенными в нем механизмом транспортирования изделий, выполненным в виде винтовой направляющей и транспортирующего ротора с продольными пазами и выступами, образующими гнезда для размещения изделий (3).

Недостатками этого устройства являются его сложность и низкая надежность, обусловленная возможностью заклинивания изделий при перемещении, так как усилия, перемещающие изделие, и силы трения изделий о направляющую прикладываются к противоположным сторонам изделий.

Цель изобретения — упрощение конструкции и повышение надежности устройства в работе. / /

Это достигается тем, что устройство для транспортирования изделий в климатической камере, преимущественно полупроводнико1Р вых приборов, содержащее размещенные в теплоизолированном корпусе винтовую, направляющую и транспортирующий ротор с толкателями, образующими гнезда для размещения изделий, снабжено дополнительной винтовой направляющей, .установленной коаксиально основной, а толкатели транспортирующего ротора размещены в кольцевом зазоре между винтовыми направляюшими.

На фиг. 1 изображено устройство, общий ер вид; на фиг. 2 — вид сверху на транспортирующий ротор.

Устройство содержит теплоизолированный корпус термостата 1, выполненный в виде полого. круглого цилиндра, между внут819998 ренними стенками 2 и 3 которого образуется термостатированный рабочий объем. Теплоотдающая стенка 2 выполнена в виде тепловой трубы, вокруг которой расположены элементы 4 нагрева или охлаждения. В рабочем объеме термостата размещен винтовой лоток транспортного устройства, выполненный из двух жестко соединенных со стенками 2 и 3 коаксиальных винтовых направляющих 5 и 6, в зазоре между которыми по центру расположены толкатели 7 транспортирующего ротора 8. Между направляющими 5 и 6 и толкателями 7 образуются гнезда, в которых положение изделий 9 постоянно фиксируется по периметру, чем исключается возможность заклинивания и обеспечивается ориента ция при перемещении их по винтовым направляющим 5 и 6.

Вход в рабочий объем термостата I сообщается с лотком загрузочного устройства 10, содержащего магазин-накопитель 11 с отсекателями 12 и 13 для поштучной подачи и сп ытуем ы х и здел и и 9.

На выходе из камеры 8 рабочем объеме термостата 1 расположено к нтактное устройство 14 с .захватом 15, связанное с устройством разбраковки и выгрузки изделий (на чертежах не показано). Транспортирующий ротор 8 выполнен в виде жестко установленного на валу 16 диска с равномерно расположенными по периметру профильными вырезами 17 и выступами 18, на которых параллельно оси вращения вала 16 закреплены толкатели . Вал 16 кинематически связан с шаговым механизмом 19 и с приводным механизмом 20.

Устройство работает следующим образом.

В исходном положении изделия 9, подлежащие испытанию, удерживаются в магазине-накопителе 11 отсекателями 12 и 13.

По сигналу от блока управления отсекатели 12 и 13 выдают поочередно из магазинанакопителя ll изделия 9, которые по загрузочному лотку через вырезы 17 в ррторе 8 поступают в рабочий объем термостата 1 на направляющие 5 и 6. Диск транспортирующего ротора 8 поворачивается на шаг вокруг своей оси при помощи шагового механизма 19. При этом толкатели 7 перемещают изделия 9 по винтовым направляющим 5 и 6 лотка, заполнлч рабочий объем термостата 1. В процес :>анспортирования от позиции загрузки д позиции контактирования испытуемые изделия 9 выдерживаются в условиях заданного тем5 пературного р"".:; ìà. Контроль, регулирование и поддер:" ние температурного режима осуществляются с помощью датчика, установленного в объеме термоотдающей стенки 2, и блока управления. Временной режим

10 регулируется скоростью перемещения изделии 9 и степенью заполнения объема термостата 1, например, через один шаг и т. д.

На позиции контактирования во время остановок шагового механизма 19 захват 15 поджимает поочередно поступающие изделия 9 к контактному устройству 14. По сигналу блока управления происходит измерение электрических параметров испытуемых изделий 9 в заданном режиме с последующей разбраковкой и выгрузкой.

Формула изобретения

Устройство для транспортирования изделий в климатической камере, преимущественно полупроводниковых приборов, содержащее размещенные в теплоизолированном корпусе винтовую направляющую и транспортирующий ротор с толкателями, образующими гнезда для размещения изделия, отличаюи!ееся тем, что, с целью упрощения

Зо конструкции и повышения надежности устройства в работе, оно снабжено дополни. тельной винтовой направляющей, установленной коаксиально основной, а толкатели транспортирующего ротора размещены в кольцевом зазоре между винтовыми направляющими.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

40 № 464809, кл. G Ol N 25/28, 21.13.72.

2. Авторское свидетельство СССР № 565339, кл. Н Ol 1 21/66, 07.07.75.

3. Авторское свидетельство СССР № 171470, кл. Н 01 1 3!. 66, 05.03.64 (прототип).

819998

4Ьг. I
