Вибраторная антенна

Вибраторная антенна

Иллюстрации

Показать все

Реферат



ВИБРАТОРНАЯ АНТЕННА, содержащая отрезок проводящей трубы с установленным в ее полости поперечным верхним проводящим диском, размещенной на противовесе, и коаксиальную линию питания, о т л и ч а и щ а я - с я те^, что, с целью уменьшения габаритов при сохранении эффективности излучения, отрезок проводящейтрубы снабжен нижним проводящим диском с выполненным в нем симмет-' рично отверстием, замыкающим ее торец, обращенный к противовесу, а между нижним и верхним проводящими дисками установлены продольные радиальные перегородки с прорезями, разделяющие полость проводящей трубы на секторы, в каждом из которых размещены продольные изолированные проводники^ последовательно соединенные один с другим перемычками, проходящими сквозь прорези продольных радиальных перегородок, причем нижний свободный конец одного из Них пропущен сквозь отверстие в нижнем про- .• водящем диске и подключен к центральному проводнику коаксиальной линии питания,а оставшийся своТ^одный конец замкнут на нижний проводящий диск.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„820582

3(58 Н 01 G 9 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСНОВЛУ СВИДЕТЕРЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬГГИЙ

<21) 2670499/18-09 (22) 02..10.78 (46) 23.08.83, Вюл. 9 31 (72) В.В. Овсяников и Г.A. Вишневская (53) 621.396 ° 673(088.8) (56) 1. Заявка Франции Ф 2046880, кл. Н 01 О, 9/00, 1971.

2. Патент СИЛ 9 4008479, кл. Н 01 1/36, 343-895, 1977 (прототип). (54) (57) BHSPATQPHAH АНТЕННА, содержащая отрезок проводящей трубы с установленным в ее полости поперечным верхним проводящим диском, размещенный на противовесе, и коаксиальную линию питания, о т л и ч а ю щ а яс я тем, что, с целью уменьшения габаритов при сохранении эффективности излучения, отрезок проводящей трубы снабжен нижним проводящим диском с выполненным в нем симмет рично отверстием, замыкающим ее торец, обращенный к противовесу, а между нижним и верхним проводящими дисками установлены продольные радиальные перегородки с прорезями, раз- . деляющие полость проводящей трубы на секторы, в каждом иэ которых размещены продольные изолированные проводники, последовательно соединенные один с другим перемычками, проходящими сквозь прорези продольных радиальных перегородок, причем нижний свободный конец одного иэ Них пропущен сквозь отверстие в нижнем про« водящем диске и подключен к централь. Я ному проводнику коаксиальной линии питания,а оставшийся свободный конец замкнут на нижний проводящий диск.

820582

Составитель Е. Любимова

Редактор 3. Бородкина Техред В.Далекорей Корректор, М.. Демчик

Заказ 8022/2 Тираж 703 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб °, д. 4/5

Филиал ППП "Патент", г, Ужгород, Ул. Проектная, 4

Изобретение относится к антенным устройстнам и может быть использовано в радиотехнических системах метрового и дециметрового диапазона.

В одной из известных антенн компенсация отрицательной реактивной 5 части входного сопротивления произ- водится путем включения в антенну короткоэамкнутых отрезков длинных линий. Однако размеры нагрузок антенны велики, иэ-эа чего затрудни- 10 тельно уменьшать длину самих антенн $13 .

Наиболее близкой к предложенной антенне является вибраторная антенна, содержащая отрезок проводящей трубы с установленным в ее полости поперечным верхним проводящим диском, размещенный на противовесе, и коаксиальную линию питания 32j.

Однако известная антенна имеет большие габариты.»

Цель изобретения — уменьшение габаритов при сохранении эффективности излучения.

Цель достигается тем,что в вибраторной антенне отрезок проводящей трубы снабжен нижним проводящим диском с выполненным в нем симметрично отверстием, замыкающим ее торец, обращенный к противовесу, а между нижним и верхним проводящими 30 дисками установлены продольные радиальные перегородки с прорезями,, разделяющие полость проводящей .трубы на секторы, в каждом иэ которых размещены продольные изолированные g5 проводники, последовательно соединенные один с другим перемычками,,проходящими сквозь прорези продольных радиальных перегородок, причем нижний свободный конец одного иэ 40 них пропущен сквозь отверстие в ниж-. нем проводящем диске и подключен к центральному проводнику коаксиальной линии питания, а оставшийся свободный конец замкнут на нижний проводящий диск.

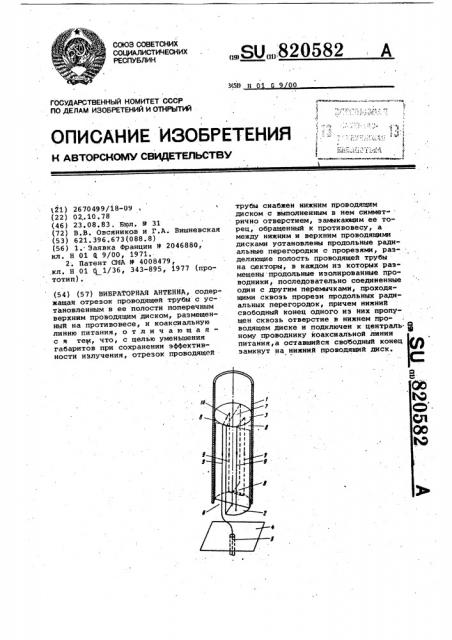

На чертеже схематически изображена предложенная антенна.

Вибраторкая антенна содержит отрезок проводящей трубы 1, нижний

2 и. верхний 3 проводящие диски, противовес 4, коаксиальную линию 5 питания, причем в диске 2 выполнено отверстие б, а между дисками 2 и 3 установлены продольные радиальные. перегородки 7 с прорезями 8,äðîäoëüные изолированные проводники 9, соединенные друг с другом перемычками 10.

Предложенная антенна работает следующим образом.

При подключении линии 5 к генератору (на чертеже не показан) антенна, возбуждается разностью потенциалов, создаваемой генератором между проводником 9 и трубой 1 в области отверстия б. B этой же точке последовательно в антенну включена реактивная короткозамкнутая линия, составленная проводником 9, внутренней поверхностью трубы 1, перегородкой 7 с укрепленными на ней дисками 2 и 3.

Если электрическая длина укаэанной короткозамкнутой линии меньше четверти длины волны, линия в области отверстия 6 имеет индуктивное сопротивление, что обеспечинает возможность укорочения геометрической длины антенны.

Применение предложенной антенны позволяет укоротить линию н 4 раза, а это позволяет.существенным образом уменьшить длину антенны.
