Реферат

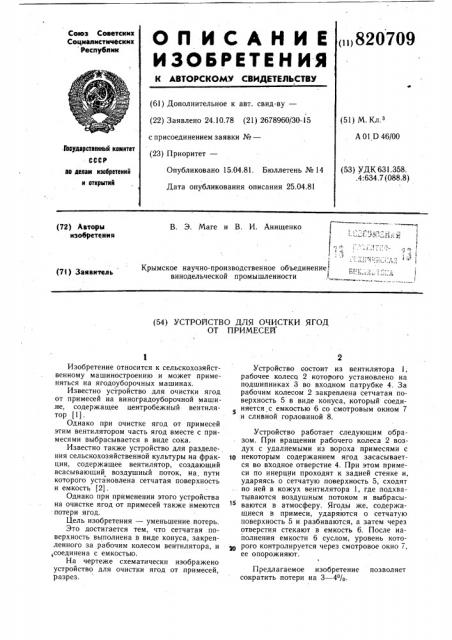

(»)820709

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски к

Социалистмческик Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 24.10.78 (21) 2678960/30-15 с присоединением заявки №вЂ” (23) Приоритет— (51) M. Кл з

А 01 D 46/00

Гооударстееииый комитет

СССР (53) УДК 631.358. .4:634.7 (088.8) Опубликовано 15.04.81. Бюллетень № 14

Дата опубликования описания 25.04.81 ао делам изобретений и открытий

В. Э. Маге и В. И. Анищенко (72} Авторы изобретения л

Крымское научно-производственное объединение, винодельческой промышленности (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ЯГОД

ОТ ПРИМЕСЕЙ

Изобретение относится к сельскохозяйственному машиностроению и может применяться на ягодоуборочных машинах.

Известно устройство для очистки ягод от примесей на виноградоуборочной маши.не, содержащее центробежный вентилятор (1).

Однако при очистке ягод от примесей этим вентилятором часть ягод вместе с примесями выбрасывается в виде сока. .Известно также устройство для разделения сельскохозяйственной культуры на фракции, содержащее вентилятор, создающий всасывающий воздушный поток, на. пути которого установлена сетчатая поверхность и емкость (2) .

Однако при применении этого устройства на очистке ягод от примесей также имеются потери ягод.

Цель изобретения — уменьшение потерь.

Это достигается тем, что сетчатая . поверхность выполнена в виде конуса, закрепленного за рабочим колесом вентилятора, и ,соединена с емкостью.

На чертеже схематически изображено устройство для очистки ягод от примесей, разрез.

Устройство состоит из вентилятора 1, рабочее колеса 2 которого установлено на подшипниках 3 во входном патрубке 4. 3а рабочим колесом 2 закреплена сетчатая поверхность 5 в виде конуса, который соеди няется с емкостью 6 со смотровым окном 7 и сливной горловиной 8.

Устройство работает следующим образом. При вращении рабочего колеса 2 воздух с удаляемыми из вороха примесями с

1о некоторым содержанием ягод засасывается во в одное отверстие 4. При этом примеси по инерции проходят к задней стенке и, ударяясь о сетчатую поверхность 5, сходят по ней в кожух вентилятора 1, где подхватываются воздушным потоком и выбрасываются в атмосферу. Ягоды же, содержащиеся в примеси, ударяются о сетчатую поверхность 5 и разбиваются, а затем через отверстия стекают в емкость 6. После наполнения емкости 6 суслом, уровень котозо рого контролируется через смотровое окно 7, ее опорожняют.

Предлагаемое изобретение позволяет сократить потери на 3 — 4%.

820709

С оста в и тель А. Да што я н

Редактор М. Циткина Техред А. Бойкас Корресор Н. Бабинец

Заказ 1535/2 Тираж 700 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )K — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Формула изобретения.

Устройство для очистки ягод от примесей, содержащее вентилятор, создающий всасывающий воздушный поток, на пути которого установлена сетчатая поверхность и емкость, отлМчающееся тем, что, с целью уменъшения потерь, сетчатая *оверхность выполнена в виде конуса, закрепленного за рабочим колесом вентилятора и соединена с емкостью.

Источники информации, принятые во внимание при экспертизе

1. Варламов Г. П. и др. Машины для формирования кроны и уборки урожая пло5 дово-ягодных культур. М., «Машиностроение», 1975, с. 190 — 92.

2. Авторское свидетельство СССР № 387904, кл. В 65 G 53/28, 1969.
