Устройство для нанесения полимер-ных покрытий
Иллюстрации
Показать всеРеферат

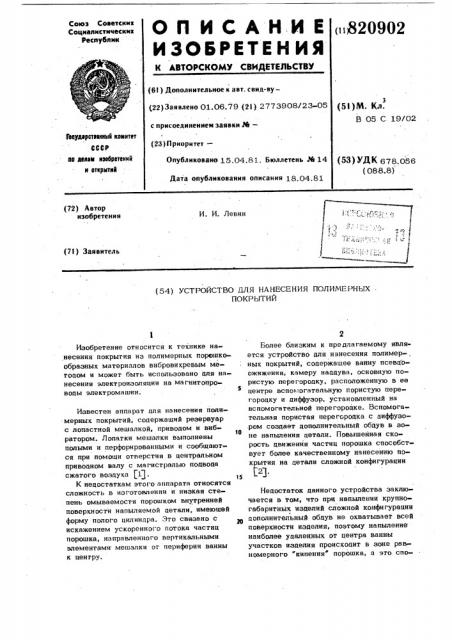

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Реслублик (820902 (61) Дополнительное к авт. свид-ву(22) Заявлено 01.06.79 (21) 2773908/23-05 с присоединением заявки М— (23) Приоритет—
Опубликовано 15.04.81. Бюллетень М 14
Дата опубликоваяия описания 18.04.81 (51)М. Кл.
В 05 С 19/02
Гввуданетааиный камитет
СССР пв делам нзебретений н етирытнй (53) Уд 678.056 (088.8) (72) Автор изобретения
И. И. Левин (7)) Заявитель (54) УСТРОЙСТВО ЙЛЯ НАНЕСЕНИЯ ПОЛИМЕРНЫХ
ПОКРЫТИЙ
Изобретение относится к технике нанесения покрытия из полимерных порошкообразных материалов вибровихревым методом и может быть использовано для нанесения электроизолядии на магнитопроводы электромашин.
Известен аппарат для нанесения полимерных покрытий, содержащий резервуар с лопастной мешалкой, приводом и виб10 ратором. Лопатки мешалки выполнены полыми и перфорированными и сообщаются при помощи отверстия в центральном приводном валу с магистралью подвода сжатого воздуха 11.
К недостаткам этого анпаратя относятся сложность в изготовлении и низкая степень омываемосги порошком внутренней поверхности напыляемой детали, имеющей форму полого цилиндра. Это связано с искажением ускоренного потока частиц порошка, направленного вертикальными элементами мешалки от периферии ванны к центру.
Более близким к предлагаемому является устройство для нанесения полимер-. ных покрытий, содержащее ванну псевдоожижения, камеру наддува, основную l10» ристую перегородку, расположенную в ее центре вспомогательную пористую перегородку и диффузор, установленный на вспомогательной перегородке. Вспомогательная пористая перегородка с диффузо.ром создает дополнительный обдув в зоне напыления детали. Повышенная скорость движения частиц порошка способствует более качественному нанесению покрытия íà детали сложной конфигурации
Недостаток данного устройства заклю чается в том, что при напылении крупногабаритных изделий сложной конфигурации дополнительный обдув не охватывает всей поверхности изделия, поэтому напыление наиболее удаленных от центра ванны участков изделия происходит в зоне равномерного "кипения" порошка, а это спо3 8209 собствует получению неравномерного напыляемого покрытия на этих участках.
Цель изобретения - повышение качества покрытия, наносимого на крупногабарнтные изделия сложной конфигурации.
Поставленная цель постигается тем, что в устройстве пля нанесения полимерных покрытий, содержащем ванну псевпоожижения, камеру наддува, основную пористую перегородку, расположенную в ее центре вспомогательную пористую перегородку и диффузор, установленный на вспомогательной перегородке, вспомогательная пористая перегородка выполнена в виде колпака, а диффуэор — в виде раструба.
Устройство для нанесения полимерных покрытий состоит из камеры 1 наддува, основной пористой перегородки 2, вспомогательной пористой перегородки 3, диффуэора 4 в виде раструба и ванны 5 псевд оожиж ения.
Устройство работает следующим образом.
В камеру 1 наддува поступает под 25 определенным давлением .сжатый воздух (гаэ), который, проходя через основную
2 и вспомогательную 3 пористые перегородки, нсевдоожижает полимерный порошок, находящийся в ванне 5. Вспомогательная пористая перегородка, имеющая бопыиую проницаемость пля воздушного (газового) потока, чем основная перегородка, за счет меньшей толщины, создает наряду с дополнительным обдувом по центЗ5 ру ванны кольцевой ускоренный поток частиц порошка в зоне напыления, ограниченного по внутреннему диаметру диффузором
4. Порошок, находящийся в зоне перекрытия воздушного потока диффузором (раструбом), поддерживается во взвешенном . состоянии за счет ускоренных потоков с двух сторон.
Это устройство дает возможность расширцть зону дополнительного обдува из02 4 делия. Ускоренный кольцевой поток частиц порошка способствует более равномерному нанесению покрытия по всей длине внутренней поверхности пазов крупногабаритных магнитопроводов и затрудняет процесс залипания порошка в них.
Подобное поведение воздушно-порошковой смеси объясняется различной скоростью ее движения по сечению паза: максимальной - по центру, минимальной - у. поверхности.
Использование предлагаемого устройства позволит применить метод нанесения изоляционного покрытия в псевдоожиженном слое порошка для крупногабаритных магнитопроводов и заменить слоистую электроизоляцию на полимерное покрытие.
Внедрение .данного устройства снизит трудоемкость изолирования магнитопровопов, намотки обмоток, а также повысит надежность и ресурс работы изделия в целом. формула изобретения
Устройство пля нанесения полчмерных покрытий, сопержащее ванну псевпоожижения, камеру наддува, основную пористую перегородку, расположенную в ее центре вспомогательную пористую перегородку н пиффузор, установленный на вспомогательной перегородке, о т л ич а ю щ е е с я тем, что, с целью повышения качества покрытия, наносимого на крупногабаритные изделия сложной конфигурации, вспомогательная пористая перегородка выполнена в вице колпака, а пиффузор - в виде раструба.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
М 198621, кл. B 29 С 13/00, 1966.
2. Авторское свидетельство СССР
М 189056, кл..Н 02 К 15/10, 1963 (прототип).
