Станок для сварки труб (патент 8211)
Показать все

Реферат



№ 82Ц

Класс 7Ь, 7

Е

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

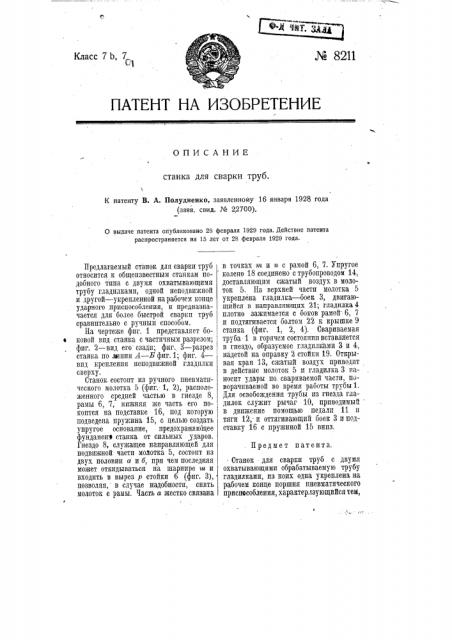

ОПИСАНИЕ станка для сварки труб.

К патенту В. А. Полудненко, заявленному 16 января 1928 года (ваяв. свид. № 22700).

О выдаче патента опубликовано 28 февраля 1929 года. Действие патента распространяется на 15 лет от 28 февраля 1929 года.

Предмет патента.

Предлагаемый станок для сварки труб относится к общеизвестным станкам подобного типа с двумя охватывающими трубу гладилкамп, одной неподвижной и другой †укрепленн нарабочем конце ударного приспособления, и предназначается для более быстрой сварки труб сравнительно с ручным способом.

На чертеже фиг. 1 представляет бое ковой впд станка с частпчньы1 разрезом; фиг. 2 †в его сзади„ фиг. 3 †разр станка по линии 4 — Б фиг. 1; фиг. 4— в1ц крепления неподвижной гладплкп сверху.

Станок состоит из ручного пневматического молотка 5 (фиг. 1, 2), расположенного средней частью в гнезде 8, рамы 6, 7, нижняя же часть его покоится на подставке 16, под которую подведена пружина 15, с целью создать упругое основание, предохраняющее фундамент станка от сильных ударов.

Гнездо 8, служащее направляющей для подвижной части молотка 5, состоит из двух половин а и о, прп чем последняя может откидываться на шарнире ш и входить в вырез р стойки 6 (фиг. 3), позволяя, в случае надобности, снять молоток с рамы, Часть а жестко связана в точках пг и и с рамой 6, 7. Упругое колено 18 соединено с трубопроводом 14, доставляющIfì сжатый воздух в молоток 5. На верхней части молотка 5 укреплена гладилка †бо 3, двигающийся в направляющпх 21; гладнлка4 плотно зажимается с боков рамой 6, 7 и подтягивается болтом 22 к крышке 9 станка (фиг. 1, 2, 4). Свариваемая труба 1 в горячем состоянии вставляется в гнездо, образуемое гладпльамп 3 и 4, надетой на оправку 2 стойки 19. Открывая кран 13, сжатый воздух приводит в действие молоток 5 и гладилка 3 наносит удары по. свариваемой части, поворачпваемой во время работы трубы 1.

Для освобождения трубы пз гнезда гладилок служит рычаг 10, приводимый в движение помощью педали 11 п тяги 12,- и оттягивающий боек 3 и подставку 16 с пружиной 15 вниз.

- Станок для сварки труб с двумя охватывающими обрабатываемую трубу гладилками, из коих одна укреплена на рабочем конце поршня пневматического приспособления, характеризующийся тем,
