1 Я113

Класс 35b, 61.СССР

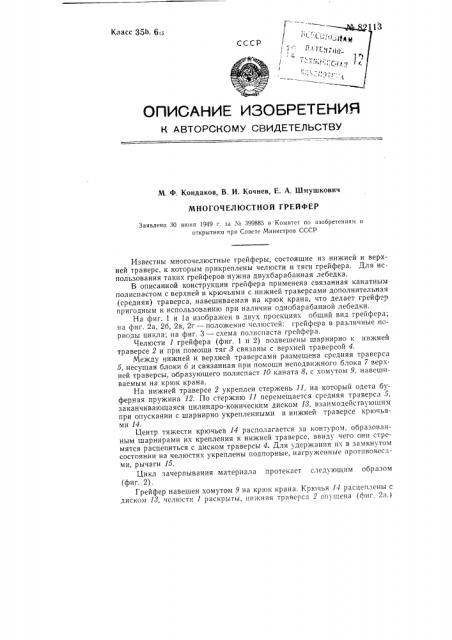

ОПИСАНИК ИЗОЬРКТКНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. Ф. Кондаков, В. И. Кочнев, Е. А. Шмушкович

МНОГОЧЕЛЮСТНОЙ ГРЕЙФЕР

Заявлено 30 июня 1949 г. за !й 399888 в Комитет по изобретениям н открытиям при Совете Министров СССР

Известны многочелюстные грейферы, состоящие из нижней и верхней траверс, к которым прикреплены челюсти и тяги грейфера. Для использования таких грейферов нужна двухбарабанная лебедка.

В описанной конструкции грейфера применена связанная канатным полиспастом с верхней и крючьями с нижней траверсами дополнительнчя (средняя) траверса, навешиваемая на крюк крана, что делает грейфер пригодным к использованию при наличии однобарабанной лебедки.

На фиг. 1 и 1а изображен в двух проекциях общий вид грейфера; на фиг. 2а, 2б, 2в, 2г — положение челюстей: грейфера в различные периоды цикла; на фиг. 3 — схема полиспаста грейфера.

Челюсти 1 грейфера (фиг. 1 и 2) подвешены шарнирно к нижней траверсе 2 и при помощи тяг 8 связаны с верхней траверсой 4.

Между нижней и верхней траверсами размещена средняя траверса

5, несущая блоки б и связанная при помощи неподвижного блока 7 верхней траверсы, образуюшего полиспаст 10 каната 8, с хомутом 9, навешиваемым на крюк крана.

На нижней траверсе 2 укреплен стержень 11, на который одета буферная пружина 12. По стержню 11 перемещается средняя траверса 5, заканчивающаяся цилиндро-коническим диском 18, взаимодействующим при опускании с шарнирно укрепленными в нижней траверсе крючьями 14.

Центр тяжести крючьев 14 располагается за контуром, образованным шарнирами их крепления к нижней траверсе, ввиду чего они стремятся расцепиться с диском траверсы 4. Для удержания их в замкнутом состоянии на челюстях укреплены подпорные. нагруженные противовесами, рычаги 15.

Цикл зачерпывания материала протекает следующим образом (фиг. 2).

Грейфер навешен хомутом 9 на крюк крана. Крючья 14 расцеплены с диском 18, челюсти 1 раскрыты, нижняя траверса 2 опущена (фиг 2а.) № 82113

В таком виде грейфер опускается и кладется на материал. Хомут 9 продолжает опускаться, пока диск 18 не сцепится с крючьями 14 (фиг. 2б). После этого производится подъем хомута 9, причем предварительно происходит зачерпывание материала и лишь после полного замыкания челюстей начинается подъем всего грейфера (фиг. 2в).

Для разгрузки грейфера его следует опустить на место разгрузки и ослабить канат 8. Крючья 14 при этом автоматически откидываются (фиг. 2г) и при подъеме средней траверсы челюсти раскрываются, Предмет изобретения

1. Многочелюстной грейфер, состоящий из нижней и верхней траверс, к которым прикреплены челюсти и тяги грейфера, отличающий ся тем, что, с целью применения его в кранах с однобарабанной лебедкой, грейфер оборудован навешиваемой на крюк крана, снабженной цилиндра-коническим диском, средней траверсой, а нижняя траверса грейфера снабжена шарнирно укрепленными в ней поворотными крючьями, взаимодействующими с диском.

2. Грейфер по и. 1, о тл и ч а ю щ и йс я тем, что центр тяжести поворотных крючьев располагается за контуром, образованным шарнирами их крепления к нижней траверсе, ввиду чего они стремятся расцепиться с диском средней траверсы и удерживаются в замкнутом состоянии, укрепленными на челюстях нагруженными противовесными рычагами.

3. Форма выполнения грейфера по п. 1, отл и ч а ю щ а я с я тем, что, с целью увеличения замыкающего усилия грейфера, средняя траверса связана с крюком крана при помощи полиспаста, неподвижные блоки которого укреплены к верхней траверсе.

4. Форма выполнения грейфера по п. 1, о тл и ч а ю щ а я с я тем, что, с целью предохранения деталей грейфера от ударов при размыкании крючьев с диском, нижняя траверса снабжена стержнем, проходящим через отверстие в центре средней траверсы и в крайнем положении опирающимся на нее своей головкой через пружину.
