Реферат

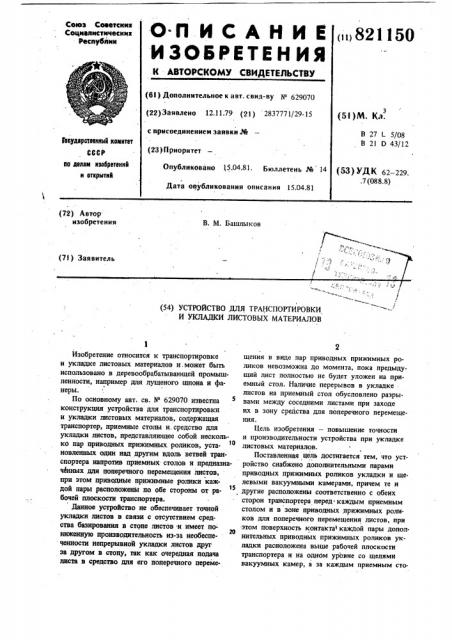

O.П H C A H H E <„,821150

ИЗОБРЕТЕНИЯ

Сеюз Сеаетскнк

Соцнфлнстнческик

Реслублнк

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (63) Дополнительное к авт. свил-ву Р 629070 (22) Заявлено 12.11.79 (21) 2837771/29-15 (5 l ) M. Кл.

В 27 L 5/08

В 2) 0 43/12 с присоединением заявки №

Гооударотвекнмй комитет

СССР ао делам кзобретеикй и открмткй (23) Приоритет

Опубликовано 15.04 81 Бюллетень № 14

Дата опубликования описания 15;04.81 (5Ç) УДК .62 — 229..7 (088.8) (72) Автор изобретения

В. М. Башлыков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВКИ

И УКЛАДКИ ЛИСТОВЫХ МАТЕРИАЛОВ

Изобретение относится к транспортировке и укладке листовых материалов и,может быть использовано в деревообрабатывающей промышленности, например для лущеного шпона и фанеры.

По основному авт. св. У 629070 известна конструкция устройства для транспортировки и укладки листовых материалов, содержащая транспортер, приемные столы и.средство для укладки листов, представляющее собой несколько пар цриводных прижимных. роликов, установленных один иад другим вдоль ветвей транспортера напротив приемных столов и предназначенных для поперечного перемещения листов, при этом приводные прижимные ролики каждой пары расположены по обе стороны от рабочей плоскости транспортера.

Данное устройство не обеспечивает точной укладки листов в связи с отсутствием средства базирования в стопе листов и имеет по20 нижениую производительность из-за необеспеченности непрерывной укладки листов друг эа другом в стопу, так как очередная подача лист» в средство для его поперечного перемещения в виде пар приводных прижимных роликов невозможна до момента, пока предыдущий лист полностью не будет уложен на приемный стол. Наличие перерывов в укладке листов на приемный стол обусловлено разрывами между соседними листами при заходе их в зону средства для поперечного перемещения.

Цель изобретения — повышение точности и производительности устройства при укладке листовых материалов.

Поставленная цель достигается тем, что устройство снабжено дополнительными парами приводных прижимных роликов укладки и щелевыми вакуумными камерами, причем те и другие расположены соответственно с обеих сторон транспортера перед каждым приемным столом и в зоне приводных прижимных роликов для поперечного перемещения листов, при

-этом поверхность контакта каждой пары дополнительных приводных прижимных роликов укладки расположена выше рабочей плоскости транспортера и на одном уровне со щелями вакуумных камер, а за каждым приемным сто821150

1О

25 зо

55 лом по ходу подачи материала установлены баэирувщие экраны, На фиг., 1 изображено устройство для транспортировки и укладки листовых материалов, поперечный разрез; на фиг. 2 — то же, вид в плане.

Устройство состоит из приемно-подающего транспортера 1, листовых материалов 2, средства для поперечного перемещения листовых материалов, выполненного в виде пар приводных прижимных роликов, один из которых в каждой nape — верхний 3, закреплен на неподвижных опорах 4 и по уровню выше рабочих ветвей приемно-подающего транспортера 1, а другой — нижний 5, закреплен на подвижных опорах 6. Ролики 3 и 5 предназначены для перемещения листовых материалов в поперечном направлении и расположены по обе стороны от рабочей плоскости транспортера. Подвижные опоры 6 установлен-1 на рычагах 7, которые поворачиваются вместе с несущими их валами 8 за счет срабатывания толкателей 9, управляемых датчиками 10. В опущенном положении ролики

5 находятся ниже уровня рабочих ветвей 11 приемно-подающего транспортера. Такое расположение роликов в парах обеспечивает возмож. ность перемещения листовых материалов 2 в зазоре между ними. Количество пар вращающихся роликов по длине и ширине приемноподающего транспортера 1 устанавливается в зависимости от вида листовых материалов. Напротив приемных столов 12 вдоль рабочих ветвей транспортера 1 установлены дополнительные приводные прижимные ролики 13 укладки, поверхность контакта которых в парах расположена выше рабочей плоскости транспортера 1. С противоположной же стороны столов размещены базирующие экраны 14. Средство для поперечного перемещения тонких листов снабжено щелевыми вакуумными камерами 15, обращенными к рабочей плоскости приемноподающего транспортера 1 щелями, расположенными на уровне поверхности касания роликов

3 в парах. Между дополнительными парами роликов 13 и рабочими ветвями 11 транспортера

1 установлены направляющие 16 листов 2. Перед транспортером 1 установлены питатель 17 и пульт 18 управления, Устройство работает следующим образом.

Листовые материалы 2, подлежащие укладке на столы 12, поступают иэ питателя 17 на приемно-подающий транспортер 1, который подает их к средству для поперечного перемеще. ния листов и дополнительными роликами 13 укладки, Поскольку в парах между верхами 3 и нижними 5 роликами в исходном положении имеется зазор, то листовые материалы свободно проходят над нижними роликами 5. Также свободно листовые материалы 2 проходят ми мо дополнительных роликов 13, поскольку они установлены с промежутком относителъно краянях рабочих ветвей 11 и выше рабочей плоскости транспортера 1. При движении листовых материалов между вращающимися роликами 3 и 5 лист передней кромкой включает датчик 10, который замыкает цепь питания толкателя 9, при этом вал 8 с рычагами 7 поворачивается, а подвижные опоры 6 и нижний ролик 5 поднимаются и поднимают лист 2 с приемно-подающего транспортера 1. При дальнейшем подъеме нижний ролик 5 прижимает лист 2 к верхнему ролику 3 и происходит поперечное перемещение. листа с транспортера 1 в дополнительные ролики 13 укладки листов на приемный стол 12.

При захватывании листа 2 дополнительными роликами 13 и последующим его перемещении на приемный стол, цепь питания толкателя 9 размыкается и нижний ролик 5 опускается в исходное положение, а так как между рабочей плоскостью транспортера 1 и листом 2 при перемещении его дополнительными роликами 13 на приемный стол 12 возникает зазор по величине больший толщины листа 2, то очередной лист свободно проходит над нижними роликами 5 и одновременно под концом укладываемого листа 2, чем и обеспечивается непрерывность в поперечной подаче листов 2 друт за другом в ролики 13 и, следовательно, на приемный стол.

Направляющие 16 обеспечивают точный заход листов 2 в ролики 13, а базирующие экраны 14 базируют листы 2 на приемном столе 12, °

При укладке тонких листов 2 устройство, снабженное щелевой вакуумной камерой 15, способствующей полному отрыву листов 2 от рабочих ветвей 11 транспортера 1, обеспечивает гарантированный просвет между рабочей плоскостью транспортера 1 и роликами 3. Срабатывание того или иного датчика 10 по ходу транспорте-; ра программируется с пульта 18 управления.

Формула изобретения

Устройство для транспортировки и укладки листовых материалов по авт. св. 1 О 629070, о т л и ч а ю щ е е с я тем, что, с целью повышЕния точности и производительности укладки листовых материалов, оно снабжено дополнительными парами приводных прижимных роликов укладки и щелевыми вакуумными камерами, причем те и другие расположены соответственно с обеих сторон транспортера перед каждым приемным столом и в аоне приводных прижимных роликов для поперечного перемещения листов, при этом поверхность контакта каждой пары дополнительных приводных прижимных роликов укладки расположена выше рабо821150 ф>ие. Й

ВНИИПИ Заказ 1675/24 Тираж 528 Подписное

Филиал ППП "Патент", г Ужгород, ул. Проектная, 4

5 чей плоскости транспортера и на одном уровне со щелями вакуумных камер, а эа каждым приемным столом по ходу подачи материала установлены баэирующие экраны.

Источники информации, принятые во внимание при экспертиэе

1. Авторское свидетельство СССР N 629070, кл. В 27 1 5/08, 1974 (прототип).
