Форма для заливки изделий компаун-дами
Патент 821162
Авторы
Форма для заливки изделий компаун-дами
Иллюстрации
Реферат
Союз Советских
Соцналнстмческна
Республик

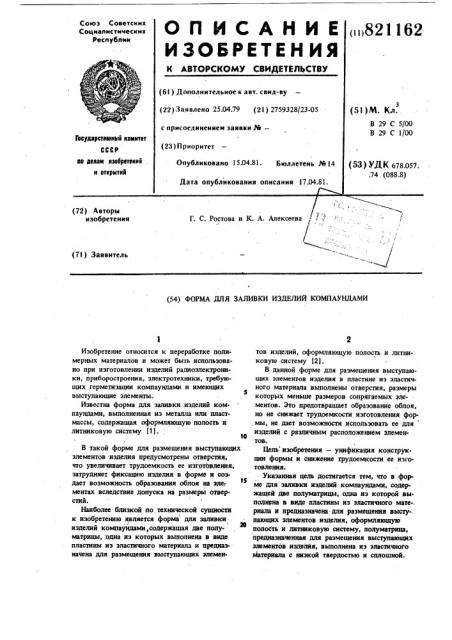

ОПИСАНИЕ
ИЗЬБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ((((821162 (6I ) Дополнительное к авт. свид-ву (22) Заявлено 25.04.79 (21) 2759328/23-05 (5l)M. Кд.
В 29 С 5/00
В 29 С 1/00 с присоединением заявки,%—
Гееударстааииый камитет
СССР (28) П риоритет
Опубликовано 15.04.81. Бюллетень ¹ 14 ив делам изобратеиий и етирытий (53) УДК 678.057. .74 (088.8) Дата опубликования описания 17.04.81. (72) Авторы изобретения
Г. С. Ростова и К. А. Алексеева /;" =" (71) Заявитель (54) ФОРМА ДЛЯ ЗАЛИВКИ ИЗДЕЛИЙ .КОМПАУНДАМИ
Изобретение относится к переработке полимерных материалов н может быть использовано при изготовлении изделий радиоэлектроники, приборостроения, электротехники, требующих герметизации компаундами и имеющих выступающие элементы.
Известна форма для заливки изделий компаундами, выполненная из металла или пластмассы, содержащая оформляющую полость и литниковую систему (11.
В такой форме для размещения выступающих элементов иэделия предусмотрены отверстия, что увеличивает трудоемкость ее изготЬвления, затрудняет фиксацию иэделия в форме и создает возможность образования облоя на эле,ментах вследствие допуска на размеры отверстий.
Наиболее близкой по. технической сущности к изобретению является форма для заливки изделий компаундами, содержащая две полуматрицы, одна из которых выполнена в виде пластины из эластичного материала и предназначена для размещения выступающих элементов изделий, оформляющую полость и лнтниковую систему (2).
В данной форме для размещения выступающих элементов изделия в пластине из эластичного материала выполнены отверстия, размеры которых меньше размеров сопрягаемых элементов. Это предотвращает образование облоя, но не снижает трудоемкости изготовления фор. мы, не дает возможности испольэовать ее для иэделий с различным расположением элементов.
Цель изобретения — унификация конструкции формы и снижение трудоемкости ее изготовления.
Указанная цель достигается тем, что в форме для заливки изделий компаундами, содержащей две полуматрицы, одна из которой выполнрна в виде пластины из эластичного мате-. риала и предназначена для размещения высту-. пающих элементов иэделия, оформляющую полость и литниковую систему, полуматрица, предназначенная для размещения выступающих элементов изделйя, выполнена иэ эластичного материала с низкой твердостью и сплошной.
Формула изобретения
Составитель Ю. Степанов
Техред С. Мигунова Корректор М.Демчик
Редактор С. Лыжова
Заказ 1677/24 Тираж 694 Поддисное
ВНИИПИ Государственного комитета СССР по делам изобретений и открьпий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
3 82
На чертеже изображена форма для заливки иэделий компаундами.
Форма содержит металлическую обойму 1, размещенные в ней полуматрицы 2 и 3. Полуматрица 2 предназначена для размещения выступающих элементов изделия и выполнена в виде сплошной пластины из эластичного материала с низкой твердостью, например наполненного силиконового эластомера. Полуматрица 3 выполнена из пластмассы. Одна из поверхностей полуматрицы 3 имеет профиль, позволяющий в сборе с полуматрицей 2 образовывать оформляющую полость 4 и литниковую систему 5.
Причем профильная поверхность обращена в плоскость разъема формы, что дает возможность использовать форму для заливки различных иэделий 6.
Работа формы осуществляется следующим образом.
Выступающие элементы иэделия 6, например выводы, вводят путем прокола s полуматрицу
2 и, тем самым, фиксируют иэделие на ней.
Точного расположения герметизируемого изделия на полуматрице 2 достигают применением меток или шаблона иэ листового материала с окном, соответствующим герметизируемому изделию.
Производят сборку полуматрицы 2 с полуматрнцей 3 и вставляют их в металлическую обойму 1. В результате образуется полость 4, оформляющая изделие, и литниковая система 5. Полученную форму с изделием вводят в металлическую обойму 1 с целью предотвращения деформаций полуматриц при заливке. Заливают компаунд в форму и после его отверждения
1162 4 форму разбирают. При этом свободные от pfj. лоя выводы изделия легко извлекаются иэ полуматрицы 2, а отверстия, образовавшиеся при прокалывании в полуматрице 2 выводами изделия, закрываются эа счет эластичности материала полуматрицы
Предложенная форма устраняет необходимость оформления отверстия для расположения элементов изделий, позволяет производить заливку изделий с различным расположением, формой и размерами элементов.
Форма для заливки изделий компаундами, содержащая две полуматрицы, одна из которых выполнена в виде пластины из эластичного материала и предназначена для размещения
20 выступающих элементов изделия, оформляющую полость и литниковую систему, о т л ич а ю щ а я с я тем, что, с целью унификации формы и снижения трудоемкости ее изготовления, полуматрица, предназначенная для размещения выступающих элементов изделия, 25 выполнена из эластичного материала с низкой твердостью и сплошной.
Источники информации, принятые во внимание при экспертизе
1 Фридман Е.И. Герметизация радиоэлектронной аппаратуры. М.,"Энергия", 1978,с.25.
2. Авторское свидетельство СССР и 238131, кл. В 29 С 5/00, 1969 (прототип).
