Реферат



CoIo3 Соаетсмих

Социалистических

Реслублик

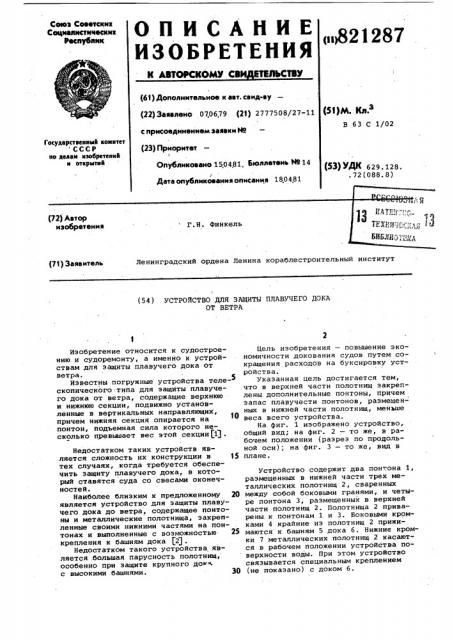

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву (22) Заявлено 0706.79 (21) 2777508/27-11 с присоединением заявки Йо (23) Приоритет (53) М.,Кл.з

В 63 С 1/02

Государствеиимй комитет СССР ио дмам изобретений и открытий (5З) НЖ 629. 128. . 72 (088. 8) Опубликовано 150481. бюллетень М 14

Дата опубликования описания 18.04,81 (71) Заявитель

Ленинградский ордена Ленина кораблестроительный институт (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ПЛАВУЧЕГО ДОКА

ОТ ВЕТРА

Изобретение относится к судостроению и судоремонту, а именно к устройствам для защиты плавучего дока от ветра.

Известны погружные устройства телескопического типа для защиты плавучего дока от ветра, содержащие верхнюю и нижнюю секции, подвижно установленные в вертикальных направляющих, причем нижняя секция опирается на понтон, подъемная сила которого несколько превыаает вес этой секции/1) .

Недостатком таких устройств является сложность их конструкции в !5 тех случаях, когда требуется обеспечить защиту плавучего дока, в который ставятся суда со свесами оконечностей.

Наиболее близким к предложенноМУ 20 является устройство для защиты плавучего дока до ветра, содержащее понтоны и металлические полотнища, закрепленные своими нижними частями на понтонах и выполненные с возможностью 25 крепления к башням дока (2).

Недостатком такого устройства является .большая парусность полотнищ, особенно при защите крупного до с высокими башнями.

Цель изобретения — повышение экономичности докования судов путем сокращения расходов на буксировку устройства.

Указанная цель достигается тем, что в верхней части полотнищ закреплены дополнительные понтоны, причем запас плавучести понтонов, размещенных в нижней части полотнищ, меньше веса всего устройства.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — то же, в рабочем положении (разрез по продольной оси); на фиг. 3 — то же, вид в плане.

Устройство содержит два понтона 1, размещенных в нижней части трех металлических полотнищ 2, сваренных между собой боковыми гранями, и четыре понтона 3, размещенных в верхней части полотнищ 2. Полотнища 2 приварены. к понтонам 1 и 3. Боковыми кромками 4 крайние из полотнищ 2 прижимаются к башням 5 дока 6. Нижние кромки 7 металлических полотнищ 2 касаются в рабочем положении устройства поверхности воды. При этом устройство связывается специальным креплением (не показано) с доком 6.

821287

Устройство работает следующим образом.

После ввода судна 8 в плавучий док 6 устройство, находящееся в погруженном положении и плавающее на верхних понтонах 3, подтягивают буксирами и доковыми шпилями к торцу дока 6 и прижимают кромками 4 крайних полотнищ 2 к башням 5. Затем его прочно скрепляют в верхней части с доком 6 специальными креплениями (не показаны), после чего док 6 всплывает вместе с устройством. При этом вес устройства после всплытия дока 6 компенсируется в значительной степени силой плавучести нижних понтонов

1. Уборка устройства производится в обратном порядке.

Экономический эффект от использования устройства для защиты плавучего дока от ветра заключается в уменьше- 2О нии затрат на буксиры для установки и уборки устройства.

Формула изобретения

Устройство для защиты плавучего дока от ветра, содержащее понтоны и металлические полотнища, закрепленные своими нижними частями на упомянутых понтонах и выполненные с возможностью крепления к башням дока, отличающееся тем, что, с целью повышения экономичности докования судов путем сокращения расходов на буксировку устройства, в верхней части полотнищ закреплены дополнительные понтоны, причем запас плавучести понтонов, размещенных в нижней части полотнищ, меньше веса всего устройства.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 497192, кл. В 73 С 1/02, 13.05,74.

2. Авторское свидетельство СССР

9 468832, кл. В 63 С 1/02, 12.04.72 (прототип.).

821287

Фит.2

Тираж 489 Подписное

BHHHIIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 1692/30

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Составитель Г. Рощепкин

Редактор П. Коссей Техред М.Лоя Корректор М. Вигула
