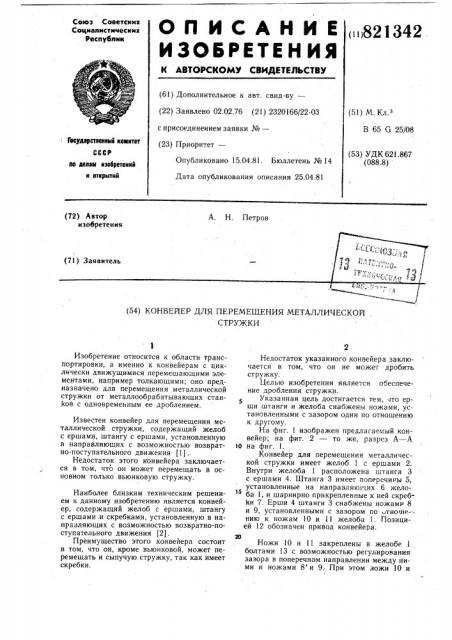

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистическик
Республик (ii)821342 (61) Дополнительное к авт. свид-ву— (22) Заявлено 02.02.76 (21) 2320166/22-03 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.
В 65 G 25/08 Гееударствеллнв кенитет (53) УДК 621.867 (088.8)
Опубликовано 15.04.81. Бюллетень № 14
Дата опубликования описания 25.04.81 по делан лэебретений и вткрнтий
А. Н. Петров (72) Автор изобретения (54) КОНВЕЙЕР ДЛЯ ПЕРЕМЕЩЕНИЯ МЕТАЛЛИЧЕСКОЙ
СТР ИККИ
Изобретение относится к области транспортировки, а именно к конвейерам с циклически движущимися перемещаю-цими элементами, например толкающими; оно предназначено для перемещения металлической стружки от металлообрабатывающих станков с одновременным ее дроблением.
Известен конвейер для перемещения металлической стружки, содержащий желоб с ершами, штангу с ершами, установленную в направляющих с возможностью возвратно-поступательного движения (1) ., Недостаток этого конвейера заключается в том, что он может перемещать в основном только вьюнковую стружку.
Наиболее близким техническим решением к данному изобретению является конвейер, содержащий желоб с ершами, штангу с ершами.и скребками, установленную в направляющих с возможностью возвратно-поступательного движения (2) .
Преимущество этого конвейера состоит в том, что он, кроме вьюнковой, может перемещать и сыпучую стружку, так как имеет скребки.
Недостаток указанного конвейера заключается в том, что он не может дробить стружку.
Целью изобретения является обеспечение дробления стружки.
Указанная цель достигается тем, что ерши штанги и желоба снабжены ножами, установленными с зазором один по отношению к другому.
На фиг. 1 изображен предлагаемый конвейер; на фиг. 2 — то же, разрез А — А
10 на фиг. 1.
Конвейер для перемещения металлической стружки имеет желоб 1 с ершами 2.
Внутри желоба 1 расположена штанга 3 с ершами 4. Штанга 3 имеет поперечины 5, установленные на направляющих 6 жело1 ба 1, и шарнирно прикрепленные к ней скребтси 7. Ерши 4 штанги 3 снабжены ножами 8 и 9, установленными с зазором по отношению к ножам 10 и 11 желоба 1. Позицией 12 обозначен привод конвейера.
Ножи 10 и 11 закреплены в желобе 1 болтами 13 с возможностью регулирования зазора в поперечном направлении между ними н ножами 8 и 9. При этом ложи 10 и
821342
44 /3
7 72
lPue / л-л
8 (Риг, 2
Составитель А. Танюшкин
Редактор Н. Корченко Техред А. Бойкас Корректор Н. Степ
Заказ 1697/33 Тираж 842 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 б
11 установлены вдоль желоба 1 с переменным шагом.
Такое расположение ножей желоба позволяет им вступать в работу поочередно, в результате чего не требуется увеличения мощности привода, чтобы исключить возможность заклинивания конвейера, которое может возникнуть при одновременном вступлении в работу ножей.
Конвейер работает следующим образом.
11ри включении привода 12 штанга 3 своими ершами 4 захватывает стружку, находящуюся в желобе 1, и перемещает ее на длину своего хода.
Вьюнки стружки, попадая под ножи 8 и 10, дробятся и, поступая в нижнюю часть желоба 1, дополнительно дробятся ножами
9 и 11. Попадая на дно желоба 1, измельченная стружка перемещается в сторону ее выброса скребками 7.
При обратном ходе штанги 3 вьюнковая стружка удерживается ершами 2, а скребки 7, наталкиваясь на измельченную стружку, приподнимаются, оставляя ее на месте.
Использование предлагаемого изобретения позволяет сократить время переработки стружки за счет совмещения процессов перемещения и дробления ее и получить дополнительную производственную площадь за счет ликвидации дробилок.
Формула изобретения
Конвейер для перемещения металлической стружки, содержащий желоб с ершами, штангу с ершами и скребками, установленную в направляющих с возможностью возвратно-поступательного движения, отличающийся тем, что, с целью обеспечения дробления стружки, ерши штанги и желоба снабжены ножами, установленнь1ми с зазором один по отношению к другому.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 38475?, кл. В 65 G 25/08, 1970.
2. Механизация уборки и брикетирования стружки. Реферативная информация. М., НИИИНФОРМТЯ5КМАШ, 17-6-74-3, 1974, с. 18.
