Реферат



Союз. Советских

Социалистических

Реслублик

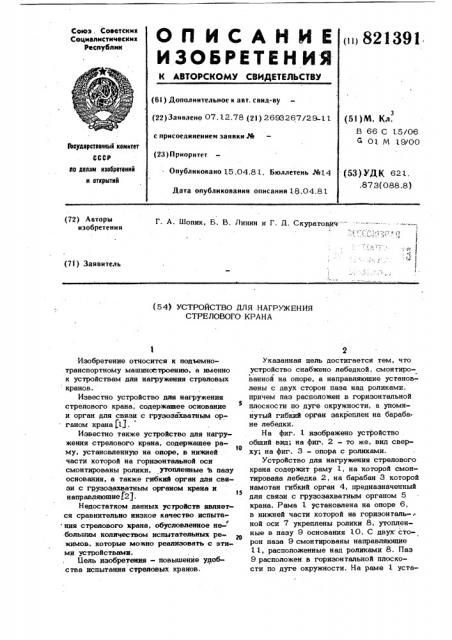

ОП ИСАНИ

ИЗОБРЕТЕН ИЯ

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

/

/ г

» (61 ) Дополнительное к авт. свид-ву (22)Заявлено 07.12.78 (21) 2693267/29-l l с присоединением заявки М (23) Приоритет

Опубликовано 15.04,8 l. Бюллетень РЙ14

Дата опубликования описания 18.04.8 l (51) М. Кл.

В 66 С 15/06

6 Ol М l9/00

Ваудерстееиимй комитет

СССР ло делам изобретений и открытий (53) УДК 62l. .873(088.8) Г. А. Шопик, Б. В. Линия и Г. Д. Скуратовнч: 1 (72) Авторь изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ НАГРУЖЕНИЯ

СТРЕЛОВОГО КРАНА

Изобретение относится к подъемнотранспортному машинсс" троению, а именно к устройствам для нагружения стреловых кранов.

Известно устройство для нагружения стрелового крана, содержащее основание и орган для связи с груэоэахватным органом крана (lg.

Известно также устройство для нагружения стрелового крана, содержащее ра10 му, установленную на опоре, в нижней части которой на горизонтальной оси смонтированы ролики, утопленные в пазу основания, а также гибкий орган для связи с груэоэахватным органом крана и направляющие f2).

Недостатком данных устройств является сравнительно низкое качество испыта ния стрелового крана, обусловленное не- большим количеством испытательных режимов. которые можно реализовать с этими устройствами.

Цель изобретения — повышение удобства испытания стреловых кранов, 2

Укаэанная цель достигается тем, что устройство снабжено лебедкой, смонтированной на опоре, а направляющие установлены с двух сторон паза над роликами, причем паз расположен в горизонтальной плоскости по дуге окружности, а упомянутый гибкиМ орган закреплен на барабане лебедки.

На фиг. l изображено устройство общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — опора с роликами.

Устройство для нагружения стрелового крена содержит раму 1, на которой смонтирована лебедка 2, на барабан 3 которой намотан гибкий орган 4, предназначенный для связи с грузозахватным органом 5 крана. Рама 1 установлена на опоре 6, в нижней части которой на горизонталь-: ной оси 7 укреплены ролики 8, утопленные в пазу 9 основания lO. С двух сторон паза 9 смонтированы направляющие

11, расположенные над роликами 8. Паэ

9 расположен в горизонтальной плоскости по дуге окружности. На раме 1 уста3 82l.3 новлен также прибор 12, показывающий усилие в гибком органе 4.

Устройство работает следукяцим образом.

Кран подъезжает к устройству и его грузозахватный орган 5 соединяют с гибким органом 4. Включают лебедку 2, при этом барабан 3 начинает наматывать на себя орган 4, после выбора слабины которого кран нагружается. Усилие на- 1р гружения крана контролируют по прибору 12. За счет выполнения паза 9 по дуге окружности в плане испытания крана можно проводить при. любом угле поворота стрелы крана в плане. При повороте стрелы ролики 8 перемещаются по направляющим 1 1, которые также удерживают ролики 8 от перемещения в сторону грузозахватного органа 5 .

Ф о р м у л .а и з о б р е т е н и я

Устройство для нагружения стрелового крана, содержащее раму, установленную

93. 4 на опоре, в нижней части которой на горизонтальной оси смонтированы ролики :

Ф утопленные в пазу основания, а также гибкий орган для связи с грузозахватным органом крана и направляющие, о т— личающееся тем,что,сцелью повышения удобства испытания стреловых кранов, оно снабжено лебед-кой, смонтированной на опоре, а направляющие установлены с двух сторон паза над роликами, причем паз расположен в горизонтальной плоскости по дуге окружности, а упомянутый гибкий орган закреплен на барабане лебедки.

Источники информации, принятые во внимание при экспертизе

4.. Авторское свидетельство СССР

¹ 466177, кл. G 03. М l7/00, 05.04.73.

2. Авторское свидетельство СССР № 623815, кл. В 66 С 15/06, 09.03.77 (прототип), <Риг.2
