Шихта для вельцевания
Патент 821521
Авторы
Классы МПК
Шихта для вельцевания
Иллюстрации
Реферат

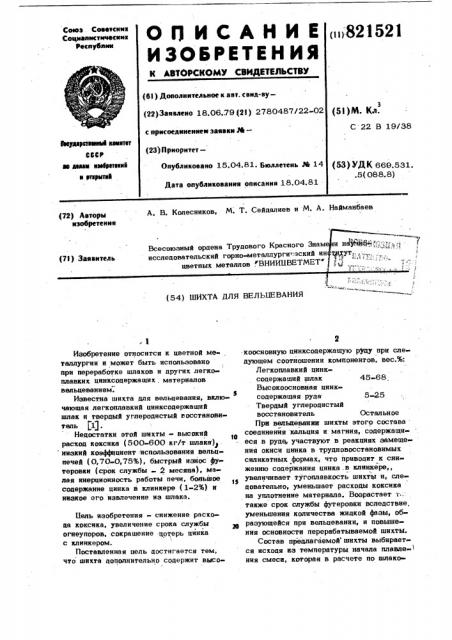

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
М АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сеюэ Сенатских
Социалистических
Рееиубяии (ii) 821521 (61) Дополнительное к авт. свид-ву(22) Заявлено 18,06.79 (21) 2780487/22-02 с присоединением заявки №вЂ” (23) П риоритет—
Опубликовано 15.04.81. Бюллетень ¹ 14
Дата опубликования описания 18.04.81 (5l)N. Кд.
С 22 В 19/38 тввудвретвавмв кеявтет
CCCP ае дмам взебретеввв в ртврмтвв (53) УЙК 669 531..5(088.8) А. В. Колесников, М. Т. Сейдалиев и М. A. Найманбаев (72) Авторы изобретения (54) ШИХТА ДЛЯ ВЕЛЬБЕВАНИЯ
Изобретение относится к цветной ме таллургии и может быть использовано ! при переработке шлаков и других легкоплавких цинксодержащих, материалов вельцеванием.
Известна шихта для вельцевания, вклю5 чающая легкоплавкий цинксодержащий шлак и твердый углеродистый восстановитель jl).
Недостатки этой шихты - высокий
t0 расход коксика (500-600 кг/т шлака) . низкий коэффициент использования вельцпечей (0,70-0,75%), быстрый износ футеровки (срок службы - 2 месяпа), малая инерционность работы печк, большое содержание цинка в клинкере (1-2%) и низкое его извлечение из шлака.
Цель изобретения - снижение расхода коксика, увеличение срока службы огнеупоров, сокращение потерь цинка с клинкером.
Поставленная цель достигается тем, что шихта дополнительно содержит высокоосновную цинксодержащую руду при следующем соотношении компонентов, вес.%:
Легкоплавкий цинксоцержащий шлак 45-68
Высокоосновная цинксодержащая руда. 5-25
Твердый углеродистый восстановитель Остальное
Ilpa вельцеванни шихты этого состава соединения кальция и магния, содержащиеся в рудц, участвуют в реакциях замеще ния окиси цинка в трудновосстановимых силикатных формах, что приводит к снижению содержания цинка .в клинкере,, увеличивает тугоплавкость шихтьт и, слецовательно, уменьшает расходы коксика на уплотнение материала. Возрастает т.. также срок службы футеровки вследствие. уменьшения количества жидкой фазы, образующейся при вельцевании, и повышения основности перерабатываемой шихты.
Состав предлагаемой шихты выбирает ся исходя из температуры начала плавле- ния смеси, которая в расчете по шлако821521
27
6,80 13,6 11,4 15,1 1,52, 81,9 . 84,2
7,S1 12,7 13,5 12,8 0,60 92,1 95,2
762 134 129 159 065 914 963
755 143 139 139 064 91 8 96у2
1230
1220
1220 образующим должна накодиться в интерsine 1150-1250 С.
При использовании шихт, имеющих тем-, пературу плавления ниже 1150 С, замето но увеличивается степень расплавления 5 материала, что приводит к повышенному расходу. твердого углеродистого восстановителя и снижение срока службы футе.ровки. С использованием шихт, имеющих температуру плавления выше 1250 С о возрастает вероятность настылеобразования в вельц-печах.
Таким образом, когда содержание руды в шикте превышает 25%, в вельц-печак растет вероятность настылеобразования, а соцержание руды ниже 5% практически не позволяет заметно повысить температуру плавления перерабатываемого материала и тем самым устранить те недостат-20 ки ведения процесса, которые относятся к шикте известного состава.
Количество твердого углеродистого восстановителя в смесях устанавливает- 25 ся исходя иэ тепловых расчетов процесса вельцевания, при этом с увеличением содержания карбонатной руды в смеси с 5 .до,25% увеличивается расход твердого углеродистого восстановителя с 27 до g0
30%.
Шихта проверена в полупромышленных условиях.
Пример. Проводят вельцевание шихт известного состава (шихта № 1) и предлагаемого состава (шихта ¹ 2 - 4) Как видно иэ таблицы при работе, вельц-печи на шиктах М 2-4 йо сравнению с шиктой № 1 снижается содержание на вельц-печи длиной 41 м и диаметром
2,5 м.
Шихта № 1, вес.%:
Легкоплавкий цинксодержащий, шлак 65
Твердый углеродстый восста-. новитель 25
Шихта № 2, вес.%:
- Легкоплавкий цикнсодержащий шлак: 45
Высокоосновная цинксодержащая руда 25
Твердый углеродистый, восстановитель, 30
Шикта № 3, вес.%:
Легкоплавкий цинксодержащий шлак 68
Высокоосновная цинксодержащая руда 5
Твердый углеродистый восстановитель
Шикта ¹ 4, вес.%:
Легкоплавкий цинксодержащий шлак 56
Высокоосновная цинксодержащая руда 1S
Твердый углеродистый восстановитель 29
Загрузка шихты составляет 6;S - .
7,0 т/ч, разрежение в пылевой камере
2-3 мм вод.ст., а средняя температура в пылевой камере 600 С. Температура наО чала плавления выбранных шихт № 2-4 находится в оптимальном интервале 11501250 С.
Состав исходных материалов и результаты опытов приведены в таблице. цинка в клинкере на 0,87-0,92, извлечение цинка и свинца возрастает на 9,510,0% и 10,0 11,0% соответственно.
821821
5-25
Составитель К. йьяконова
Редактор H. Касарда Техред К. Мнцьо Корректор Н.Бабинец
Заказ 1724/42 Тираж 681 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж 35, Раушская наб., д. 4/S
Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
Срок службы футеровки при работе на шикте М 1 составляет 2 месяца, на шихтак М 2-4 - S месяцев.
HenonbeoeaHae предлагаемого состава шихты для вельцевания по сравнению с известными составами шикт уменьшает раскод коксика на 70-90 кг/т цинксодержащего материала, снижаег, содержа» ние цинка в клинкере на 0,87 0,92%, увеличивает извлечение цинка на 9,5 - 10
10,0%, свинца на 10,0 - 11,0%„увеличивает срок службы огнеупоров в 2,53 раза.
Формула изобретения
Шихта для вельцевания, включающая легкоплавкий цинксодержащий шлак и твердый углеродистый восстановитель, о т личающаяся тем,что,сцелью снижения раскопа коксика и потерь цинка с клинкером, а также увеличения срока службы огнеупоров, она дополнительно содержит высокоосновную цинксодержащую руду при следующем соотношении компонентов, вес.%:
Легкоплавкий цинхсодер жащий шлак 45-68
Высокоосновная цинксодержащая руда
Твердый углеродистый восстановитель Остальное
Источники информации, принятые во внимание при экспертизе 1. Бветметинформация. цветная металлургия, Ж 12, 1978, с. 43 46.
