Датчик обрыва пряжи

Датчик обрыва пряжи

Иллюстрации

Показать все

Реферат

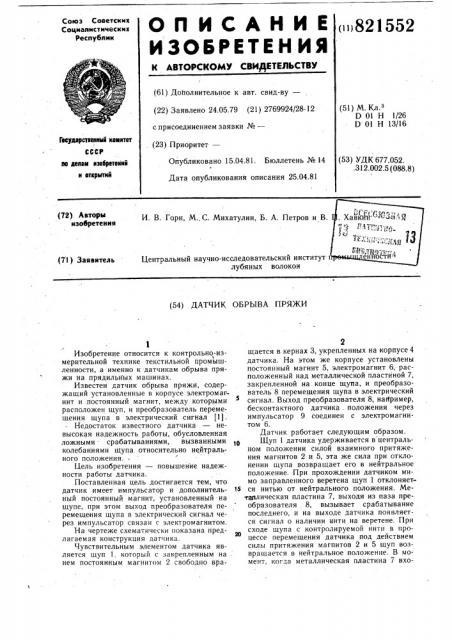

Oll ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советск их

Социалистических республик и 821552 (61) Дополнительное к авт. свид-ву— (51) М. Кл.

D 01 Н 1/26

D 01 Н 13/16 (22) Заявлено 24.05.79 (21) 2769924/28-12 с присоединением заявки №вЂ” (23) Приоритет—

Гееудлрствеииыв кемитет

СССР (53) УДК 677.052. .312.002.5 (088.8) лв делам изебретений и еткрытий

Опубликовано 15.04.81. Бюллетень № 14

Дата опубликований описания 25.04.81 (72) Авторы изобретения

И. В. Горн, М. С, Михатулин, Б. А. Петров и В.

Центральный научно-исследовательский институт лубяных волокон (7 1 ) Заявитель (54) ДАТЧИК ОБРЫВА ПРЯЖИ

Изобретение относится к контрольно-измерительной технике текстильной промышленности, а именно к датчикам обрыва пряжи на прядильйых машинах.

Известен датчик обрыва пряжи, содержащий установленные в корпусе электромагнит и .постоянный магнит, между которыми расположен шуп, и преобразователь перемешения шупа в электрический сигнал (1).

Недостаток известного датчика — невысокая надежность работы, обусловленная ложными срабатываниями, вызванными 1< колебаниями Шупа. относительно нейтрального положения..

Цель изобретения — повышейие надежности работы датчика.

Поставленная цель достигается тем, что датчик имеет импульсатор и дополнительный постоянный магнит, установленный на щупе, при этом выход преобразователя перемещения щупа в электрический сигнал через импульсатор связан с электромагнитом.

На чертеже схематически показана предлагаемая конструкция датчика.

Чувствительным элементом датчика является шуп 1, который с закрепленным на нем постоянным магнитом 2 свободно epa-. щается в кернах 3, укрепленных на корпусе 4 датчика. На этом же корпусе установлены постоянный магнит 5, электромагнит 6, расположенный над металлической пластиной 7, закрепленной на конце щупа, и преобразователь 8 перемещения щупа в электрический сигнал. Выход преобразователя 8, например, бесконтактного датчика . положения через импульсатор 9 соединен с электромагнитом 6.

Датчик работает следующим образом.

Щуп 1 датчика удерживается в центральном положении силой взаимного притяжения магнитов 2 и 5, эта же сила при отклонении щупа возвращает его в нейтральное положение. При прохождении датчиком мимо заправленного веретена щуп 1 отклоняется нитью от нейтрального положения. Метаплическая пластина 7, выходя из паза преобразователя 8, вызывает срабатывание последнего, и на выходе датчика появляется сигнал о наличии нити на веретене. При сходе шупа с контролируемой нити в процессе перемешения датчика под действием силы притяжения магпитов 2 и 5 щуп возвращается в нейтральное положение. В момент, когда металлическая пластина 7 вхо821552

Составитель Б. Кисин

Редактор В. Романенко. Техред А. Бойкас Корректор М. Демчик

Заказ 1729/44 Тираж 482 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 дит в паз преобразователя 8, последний срабатывает и на выходе его появляется напряжение, которое через импульсатор 9. в виде импульса подается на электромагнит 6. Металлическая пластина 7 притягивается к электромагниту 6 и поэтому щуп резко останавливается в нейтральном положении.

Отсутствие изменения состояния бесконтактного датчика является сигналом об отсутствии нити на веретене, мимо которого прошел датчик обрывности.

Формула изобретения

Датчик обрыва пряжи, содержащий установленные в корпусе электромагнит и постоянный магнит„между которыми расположен щуп, и преобразователь перемещения щупа в электрический сигнал, отличающийся тем, что, с целью повышения надежности работы датчика, он имеет импульсатор и дополнительный постоянный магнит, установленный на щупе, при этом выход преобразователя перемещения щупа в электрический сигнал через импульсатор связан с электромагнитом, 1О Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство ЧССР № 163001, кл. 76 С 17/01, 1976.
